8.6. Лифты
Лифт - это установка для подъема груза с грузонесущим устройством, которая выполнена в виде кабины или платформы, движущейся в жестких направляющих. Лифты широко применяются на складах для вертикального перемещения тарно-штучных грузов. Наибольшее распространение получили электрические лифты общего назначения грузоподъемностью 500...3200 кг, грузонесущим органом которых является кабина.

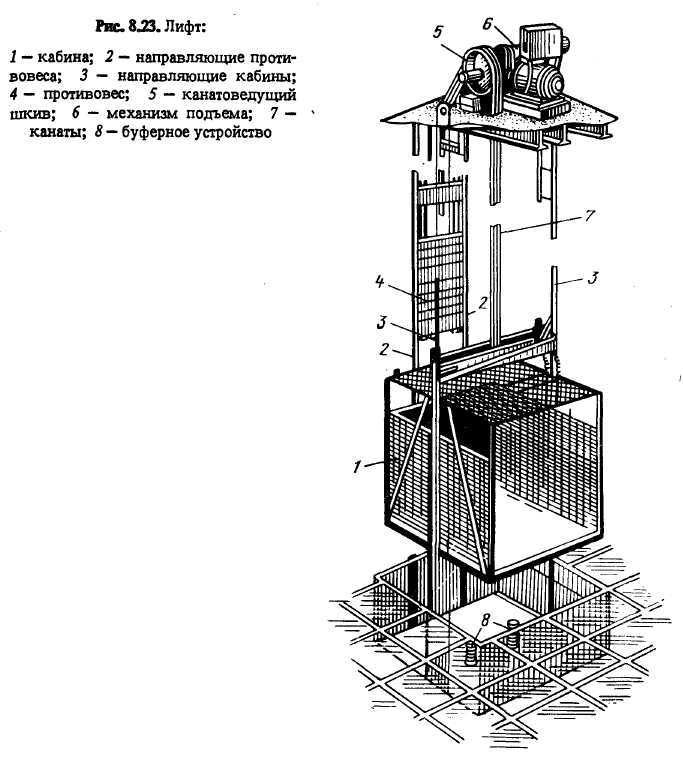

На рис. 8.23 представлена схема лифта, который состоит из кабины 1, подвешенной на канатах 7, огибающих канатоведущий шкив 5 механизма подъема 6 и противовеса 4, подвешенного к этим же канатам с противоположной стороны. Кабина перемещается вдоль направляющих 3, а противовес - вдоль направляющих 2. С целью снижения динамических нагрузок кабина в нижнем положении опускается на буферное устройство 8.
К подвешенным узлам лифтов относятся кабина лифта, противовес и канаты. Основным из подвешенных узлов является кабина, которая состоит из каркаса с ловителями и купе.

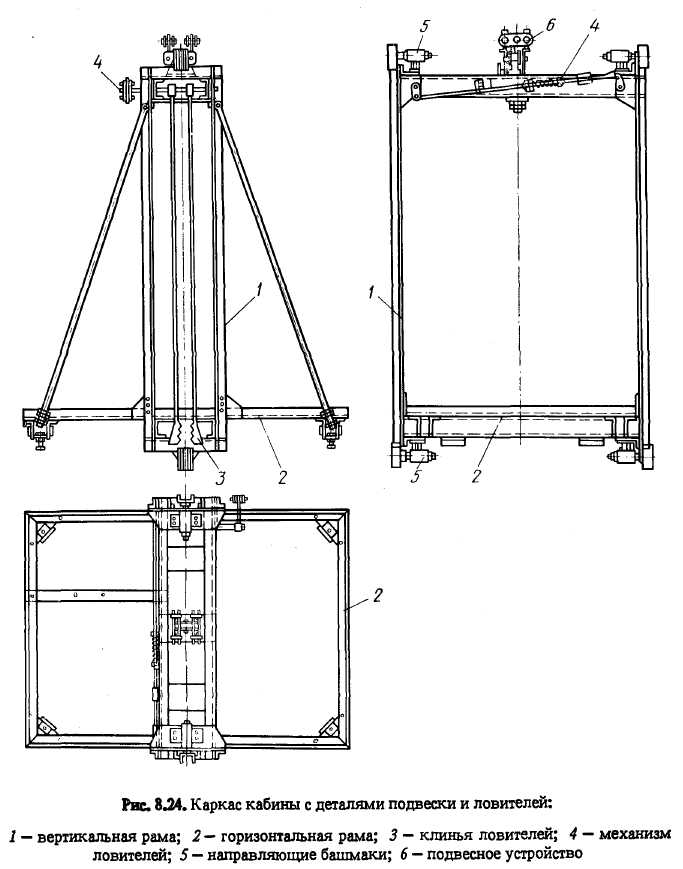

На рис. 8.24 представлен каркас кабины с деталями подвески и ловителями. Основная металлическая несущая часть каркаса выполнена в виде двух металлических рам: металлической вертикальной 1 и горизонтальной 2 рамы. Вертикальная рама состоит из нижней и верхней балочных конструкций, каждая из двух швеллеров. Верхняя и нижняя балочные конструкции соединены между собой на концах
двумя стояками с каждой стороны, образуя таким образом замкнутую вертикальную раму.
Горизонтальная рама 2 представляет собой опорную конструкцию, изготовленную из уголковой стали, в которую вставляется пол купе кабины. Рама опирается непосредственно на нижнюю балочную конструкцию вертикальной рамы и прикрепляется к ней. По концам нижней и верхней балочных конструкций закреплены направляющие башмаки 5 кабины, скользящие по направляющим.
Между балками верхней балочной конструкции располагаются рычаги ловителей 4. От рычагов этого механизма к концам нижней балочной конструкции спускаются на стальных тягах клинья 3 ловителей. Каркас подвешивается на канатах за верхнюю балочную конструкцию с помощью подвесного устройства 6, прикрепляемого к середине верхней балочной конструкции каркаса. Подвешивание обычно производится с помощью специальных балансирных подвесок, схемы которых показаны на рис. 8.25, а-в.

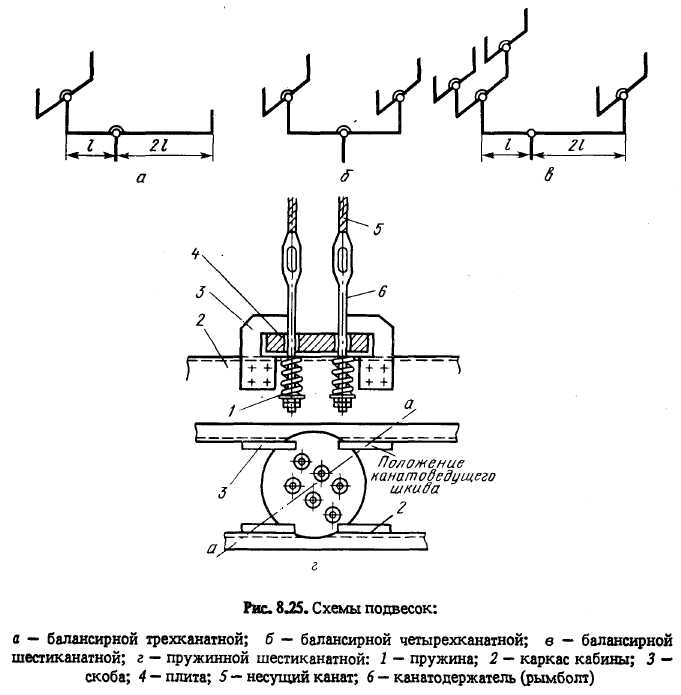

На рис. 8.25, г показана пружинная шестиканатная подвеска, которая представляет собой устройство, в котором каждый канат крепится к подпружиненному рымболту, а нарезанная часть каждого болта пропускается через отверстие в опорной площадке каркаса
кабины или противовеса, проходит через спиральную пружину и за шайбой крепится гайкой и контргайкой.
Непременной составной частью лифтов являются ловители, которые располагаются на каркасе кабины. Они предназначены для удержания кабины (или противовеса) в направляющих при движении кабины вниз в случаях:
обрыва или ослабления одного или одновременно нескольких или всех канатов. В этом случае ловители приводятся в действие от механической связи несущих канатов с механизмом ловителей;
увеличения скорости движения кабины или противовеса выше предельной. В этом случае ловители приводятся в действие от ограничителя скорости.
Для уравновешивания массы кабины и части массы полезного груза с целью уменьшения мощности электродвигателя применяют противовесы, которые бывают прямого и полиспастного подвешивания.
Массу противовеса (кг) обычно принимают равной
Наиболее распространенный тип приводной станции грузового лифта с канатоведущим шкивом приведен на рис. 8.26.
Движущиеся элементы лифта, т. е. кабина и противовес вместе с направляющими, а также часть электрооборудования управления размещаются в специальном изолированном помещении, называемом шахтой.
Основными параметрами лифта являются: номинальная грузоподъемность G, скорость движения кабины v и высота подъема Н.
Номинальной грузоподъемностью лифта называется масса полезного груза, для перемещения которого он рассчитан. При этом масса кабины и жестко укрепленных на ней элементов не учитывается.
Транспортная способность лифта характеризуется производительностью лифта, которая определяется его основными параметрами. Для грузовых лифтов, применяемых для транспортных операций при производстве ПРТС-работ, производительность (т/ч):
Таким образом, величина G yβИ.Г - масса перемещаемого груза, механизируемого грузопотока.
Время цикла следует определять из зависимости
где H' — вероятная высота подъема, проходимая на номинальной скорости (за вычетом пути разгона и торможения), м; v — номинальная скорость лифта, для грузовых лифтов υ = 0,25 — 0,5 м/с; kt — коэффициент, учитывающий дополнительные затраты времени при работе лифтов kt = 1,1; Σt — сумма затрат времени на пуск t1, остановку t2 и открывание дверей t3, а также на время загрузки t4 и разгрузки t5 кабины.
Для грузовых лифтов величину (t1 + t2 + t3) обычно принимают 14 + 15 с, а величины t4 и t5 могут быть определены из условий технологического процесса производства загрузки и выгрузки кабины, вида груза, ее грузовместимости.
При ручных операциях продолжительность загрузки и выгрузки (с) можно принять:
Для различных способов механизированной загрузки и выгрузки усредненные значения расчетных величин приведены в табл. 8.6.
При заданной величине годового грузопотока Qгод (т/год) и установленной номинальной грузоподъемности лифта необходимое число грузовых лифтов
где Tч.с - количество часов работы лифта в сутки; Tс.г — количество рабочих дней в году.
При выборе типа лифта необходимо решить вопрос о его обслуживании как при движении, так и при погрузочно-разгрузочных операциях. Номинальную грузоподъемность лифта следует выбирать ближайшей к массе перевозимого груза или тележки с грузом, а размеры кабины должны соответствовать габаритным размерам перевозимого груза и обеспечивать удобную его установку и разгрузку. Для каждого грузового лифта характерной является ширина дверного проема, которая должна быть больше ширины перевозимого груза или транспортного средства на 50-150 мм.

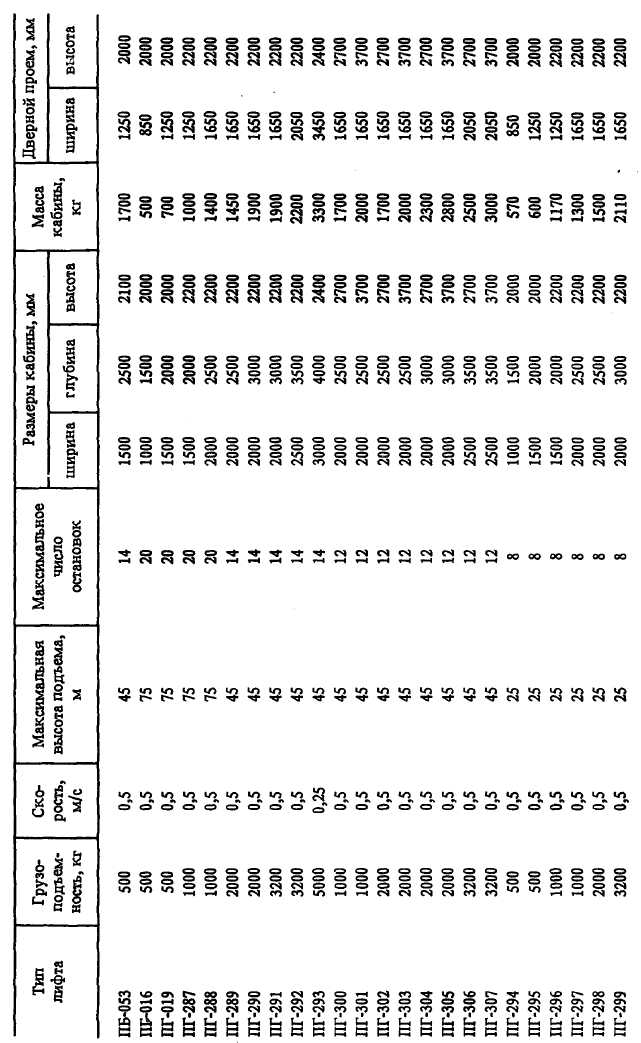

Характеристика грузовых лифтов общего назначения приведены в табл. 8.7.
При работе лифта его элементы воспринимают нагрузку от массы поднимаемого груза G, массы кабины Gк, сил инерции Fи [Fи= (G + + Gк )a] и сил сопротивления W.
Пренебрегая силами сопротивления, расчетная нагрузка
где kд — коэффициент динамичности; к д = 1 + a /g.
При нормальных условиях работы значение ускорения а < 2 м/с2; при нажатии кнопки "Стоп" - 3 м/с2.
При проведении предварительных расчетов массу кабины определяют исходя из номинальной ее грузоподъемности и коэффициента тары
Принимают для грузовых лифтов βТ = 0,7 - 2,0; для пассажирских - 1,7-2,5, причем со снижением грузоподъемности βт возрастает.
Число канатов для подвески кабины грузового лифта грузоподъемностью до G = 2 т принимают равным 4, для G = 3,2 т - 6, а для G = 5 т - 8 канатов.
По принятой в лифтостроении терминологии расчет механизма подъема лифта называют тяговым расчетом лифта, который можно разделить на три характерных этапа: статический и кинематический расчет; динамический расчет; расчет коэффициента тяговой способности канатоведущего шкива (КВШ) и уточнение параметров механизма подъема с учетом обеспечения требуемой точности остановки и допустимого замедления.
Статический и кинематический расчет включает определение массы подвижных элементов и канатов лифта, сопротивлений движению кабины и противовеса, нагрузки на канатоведущем органе, параметров двигателя, редуктора и тормоза механизма подъема без учета действия сил в переходных режимах. В связи с этим статический расчет имеет предварительный характер и требует последующей корректировки по результатам динамического расчета (уточняются параметры КВШ, тормоза, муфты).
Порядок статического расчета следующий:

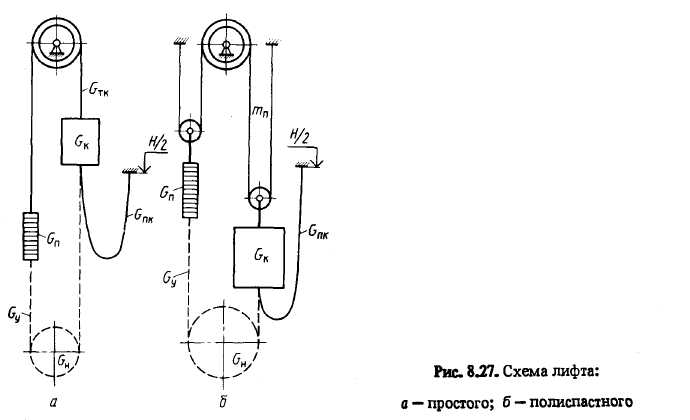

выбирают кинематическую схему лифта в соответствии с требованиями производства;
определяют массу кабины и противовеса. Масса кабины (кг) для грузовых лифтов
где FK — площадь пола кабины, м2.
Масса противовеса определяется, исходя из условий уравновешивания массы кабины и части массы груза: Gn = GK + 0,5 G;
определяют необходимое число ветвей канатов подвески кабины и типоразмер каната из условий прочности. Диаметр каната грузовых лифтов с проводником должен быть не менее 9,5 мм, а канат ограничителя скорости - d > 7 мм;
рассчитывают массу вспомогательных уравновешивающих канатов или цепей с учетом схемы запасовки канатов механизма подъема.
Наиболее широко применяется система с уравновешивающими канатами (цепями), соединяющими противовес и кабину при простой и полиспастной подвеске последней (рис. 8.27).
В этом случае масса уравновешивающих канатов (кг)
где qy — масса уравновешивающих канатов на 1 м длины каната, кг/м; lу — общая длина уравновешивающих канатов, м;
для системы уравновешивания: "кабина - противовес"
для системы "кабина - шахта", "противовес - шахта"
где qт.к , - масса тяговых канатов на 1 м длины каната, кг/м; тп — кратность полиспаста канатной подвески; qn.к — масса подвесного электрического кабеля на 1 м длины кабеля, кг/м;
определяют расчетный диаметр канатоведущего шкива из условия допустимого угла перегиба и компоновки лифтового оборудования в плане шахты с учетом допустимых зазоров и расстояний, регламентируемых правилами ПУБЭЛ (правилами устройства и безопасной эксплуатации лифтов):

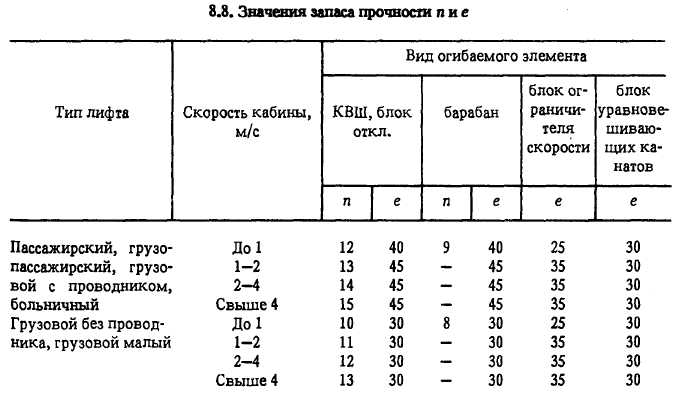

где е — опытный коэффициент, значения которого приведены в табл. 8.8.
где lк.п — расстояние между геометрическими центрами плана кабины и противовеса (в шахте), м;
производят расчет величины сопротивлений кабины и противовеса. Аэродинамическое сопротивление движению кабины скоростного лифта
где vк — скорость кабины, м/с.
Сопротивление движению канатов на отклоняющих блоках (Н) принимается = 1 % максимального натяжения канатов
Сопротивление движению противовеса (Н) при установке башмаков с зазором
где w'c — коэффициент сопротивления, w'c = 0,12.
Сопротивление движению кабины (Н) в направляющих
где wp — коэффициент сопротивления движению роликов, wp = 0,05; nп, nн — число поверхностей трения башмаков в плоскости направления движения и перпендикулярной к ней; Nп, Nн — силы нормального давления роликов на направляющие по направлению движения и перпендикулярном к нему, Н; Nn — возникают в горизонтальной плоскости, Н; NH — от перекоса кабины в вертикальной плоскости, Н.
Расчет этих сил производят по уравнениям моментов относительно точек подвеса при асимметричном расположении груза.

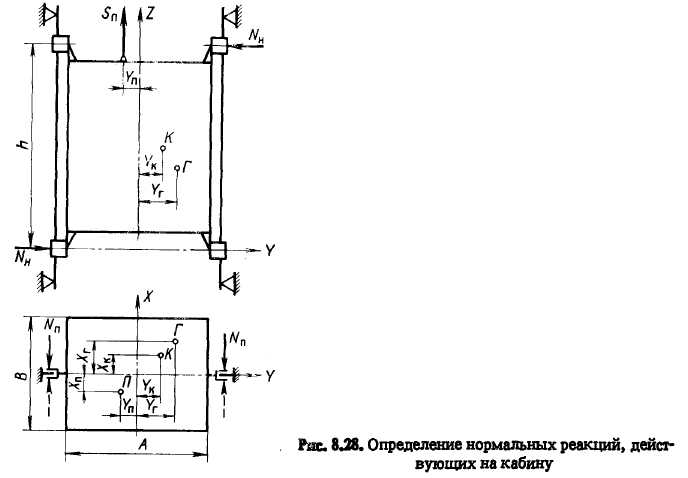

Величина нормальных реакций (рис. 8.28) определяется из суммы моментов относительно осей X и Y, соответственно
Расчет нормальных реакций выполнен без учета сил трения в башмаках. Связанная с этим ошибка не превышает 5 %. Величины поперечного и продольного смещения груза в кабине принимаются равными:
Сопротивление движению кабины (Н) с грузом
Величина расчетного статического натяжения каната (Н)
где G — номинальная грузоподъемность лифта, кг; GK — масса кабины, кг; GH — масса натяжного груза уравновешивающих канатов, кг; GТ.К — масса тяговых канатов подвески кабины в нижнем крайнем положении, кг; mп — кратность полиспаста канатной подвески кабины; in — число ветвей подвески кабины.
Для предотвращения скручивания уравновешивающих канатов внизу шахты устанавливается массивный натяжной блок, который может перемещаться в вертикальных направляющих при вытяжке канатов.
Общая масса натяжного устройства - 300- 600 кг;

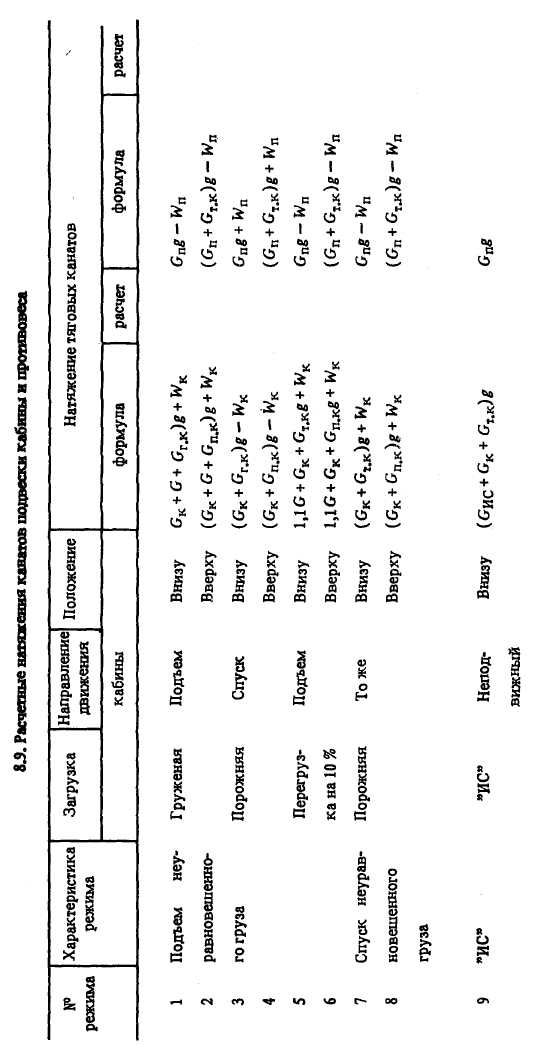

рассчитывают величину натяжения канатов подвески кабины и противовеса в различных эксплуатационных и испытательном (ИС) режимах. Расчет удобнее оформлять в виде таблицы (табл. 8.9);
рассчитывают статическую нагрузку на канатоведущем органе и соотношение натяжений канатов в расчетных режимах: соотношение натяжений ψ = Smax /Smin; консольная нагрузка КВШ Rконс = S наб + Sсб; окружное усилие на КВШ Wo =(Smax- Smin) ± 0,02Smax. Знак (+) берут при подъеме, (-) - при опускании неуравновешенного груза;
определяют необходимую мощность электродвигателя и выбирают его по каталогу;
рассчитывают частоту вращения канатоведущего шкива, исходя из его диаметра и скорости подъема кабины, и определяют общее передаточное число редуктора;
выбирают по каталогу редуктор, обеспечивающий скорость движения кабины с точностью не менее 5 %;
рассчитывают тормозной момент тормоза из условия удержания максимального неуравновешенного груза в эксплуатационном и испытательном режимах, подбирают тормоз по каталогу.
