Литература
1.Машины непрерывного транспорта / Р.Л. Зенков,, М.И.Ивашков, Л.Н.Колобов. — М.: Машиностроение, 1987. — 432 с.
2.Механизация погрузочно-разгрузочных, транспортных и складских работ / Ф. Г. Зуев, Н. А. Левачев, Н. А. Лотков, — М.: Агропромиздат, 1988. — 447 с.
3. Справочник по транспортирующим и погрузочно-разгрузочным машинам / Ф. Г. Зуев и др. - М.: Колос, 1983. - 319 с.
4.Элеваторы и склады / П.Н.Платонов, С.П.Пунков, В.Б. Фасман. - М.: Агропромиздат, 1987. -
Приложение 5
Задание

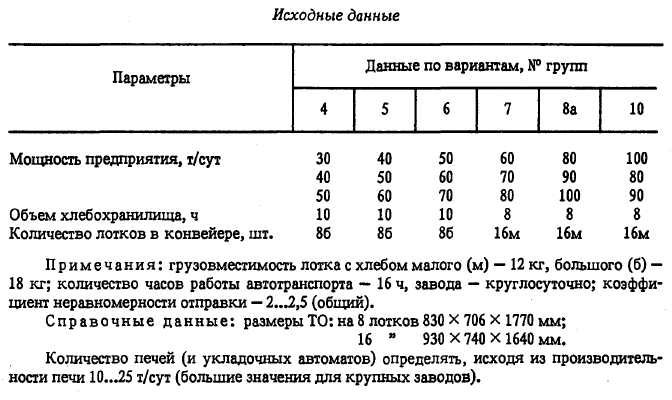

Тема: Механизация пртс-работ на складе продукции и экспедиции хлебозавода
Требуется:
1.Определить требуемую вместимость, размеры хлебохранилища и экспедиции, включая длину фронтов погрузки-разгрузки.
2.Определить необходимое количество оборудования и число работающих.
3.Определить себестоимость ПРТС-работ в хлебохранилище и экспедиции.
4.Выполнить схематический чертеж (план и разрезы) хлебохранилища и экспедиции с размещением основного оборудования (1 л.).
5.Разработать в объеме технических предложений*:
5.1.Расчет основных параметров
5.2.Габаритный чертеж общего вида (1 л.)
5.3.Чертежи сборочных единиц (2 л.)
Основные элементы
1.Конвейеры цепные для передвижения тары-оборудования
2.Тележка траверзная для передачи тары-оборудования
3.Циркуляционный стол
* Тип машины или установки для разработки определяет преподаватель.
4.Укладочные автоматы
5.Устройство поворотное для подсортировки продукции
6.Установка для санитарной обработки лотков и ТО
Литература
1.Гатилин Н. Ф. Проектирование хлебозаводов. — М.: Пищевая промышленность, 1975. - 374 с.
2.3уевФ.Г., Лотков Н.А., ПолухинА.И. Подъемно-транспортные машины зерноперерабатывающих предприятий. — М.: Колос, 1985. — 320 с.
3. Левачев Н. А. Механизация ПРТС-работ в пищевой промышленности. — М.: Легкая и пищевая промышленность, 1984. —184 с.
4.Механизация работ в хлебохранилищах и экспедициях хлебозавода / Бронштейн Э. А. и др. — М.: Пищевая промышленность, 1973. — 303 с.
Приложение 6
Задание
Тема: Механизация пртс-работ на складе бестарного хранения муки на мукомольном заводе
Требуется:
1.Определить требуемую грузовместимость силосного склада и количество силосов по сортам, число точек погрузки.
2.Определить размеры склада, параметры и количество основного оборудования.
3.Определить себестоимость ПРТС-работ на складе.
4.Выполнить схематический чертеж (планы и разрезы) склада с размещением основного оборудования (1 л.).
5.Выполнить (в объеме технического предложения)*:
* Тип машины или установки для разработки определяет преподаватель.
5.1.Расчет основных параметров установки
5.2.Габаритный чертеж общего вида установки (1 л.)
5.3.Сборочные чертежи основных механизмов (2 л.)
Основные элементы
1. Аэрозольтранспортные установки для подачи муки
2. Затворы подсилосные
3. Конвейеры с погруженными скребками для выдачи муки
4. Конвейеры сборные для погрузки муки
5. Аспирационная сеть
Приложение 10
Тяговые пластинчатые цепи

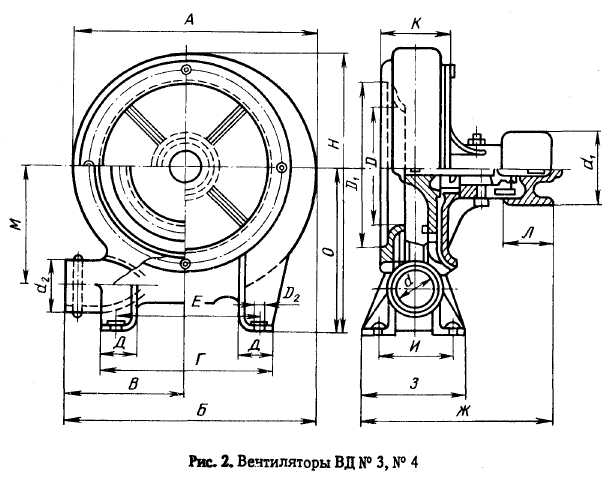

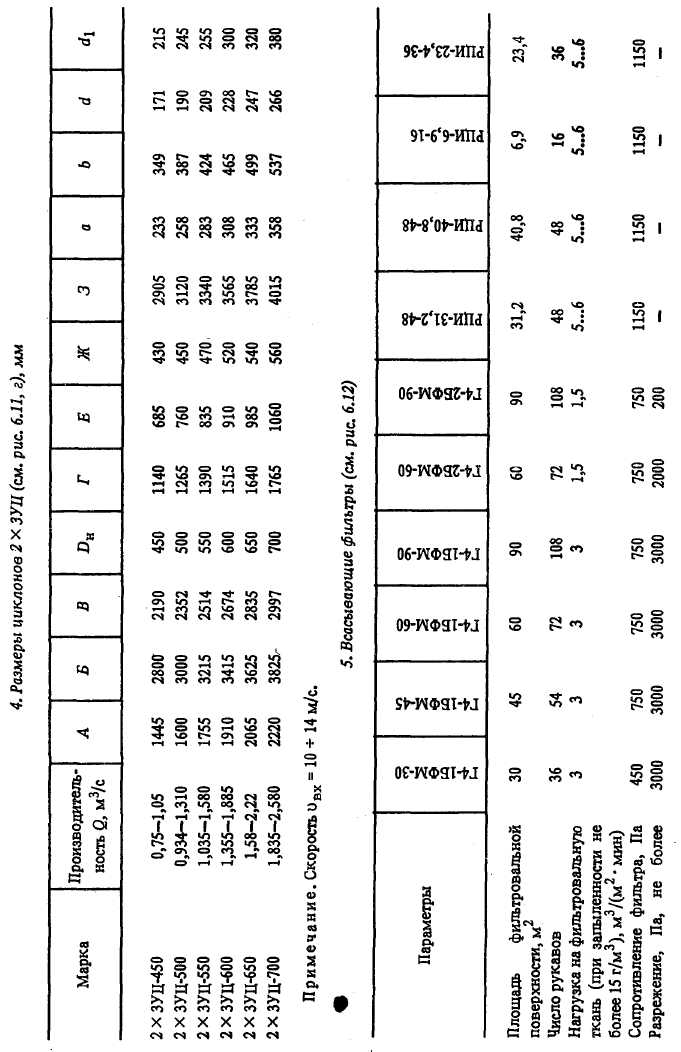

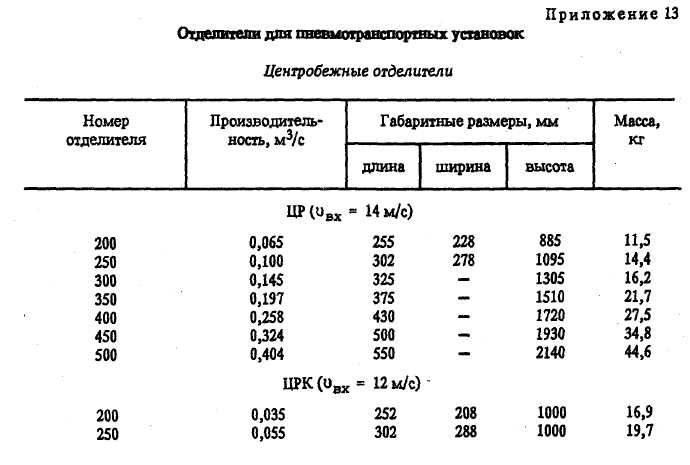

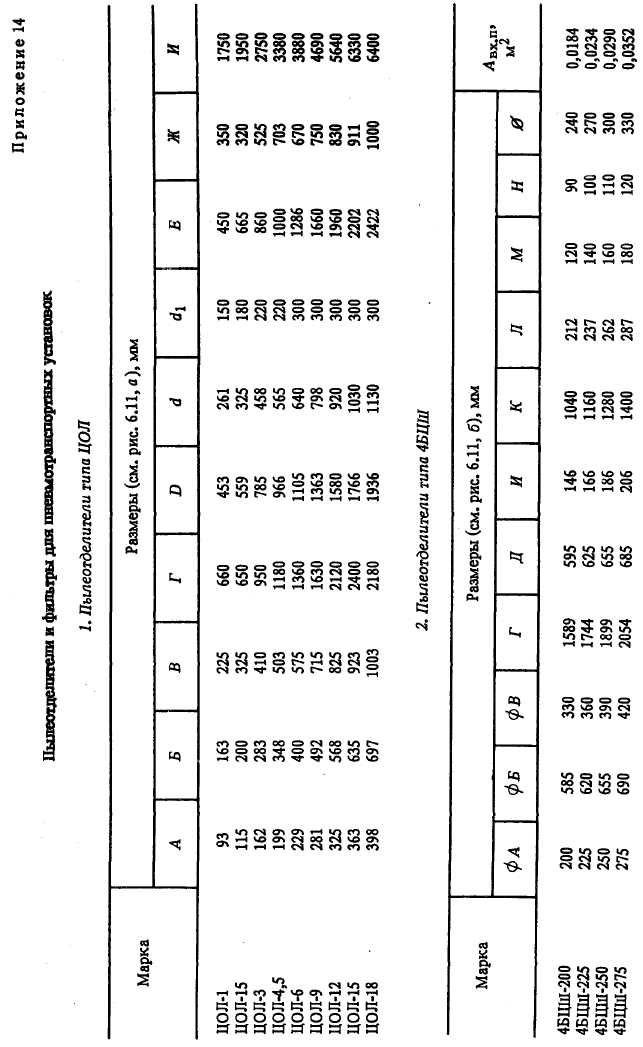

Продолжение
