Раздел II основы проектирования оборудования для механизации пртс-работ
Подъемно-транспортные машины по принципу действия разделяют на две группы: машины непрерывного и периодического действия.
Машины непрерывного действия (их также называют транспортирующими машинами) характеризуются непрерывным перемещением насыпных или штучных грузов по заданной трассе без остановок для загрузки или разгрузки. К ним относят конвейеры различных типов, установки пневматического и гидравлического транспорта.
Машины периодического действия характеризуются периодической подачей грузов, перемещениями их отдельными единицами (штуками); загрузка и разгрузка производятся при остановке машины. К машинам периодического действия относят краны всех типов, лифты, средства напольного транспорта и другие подобные машины.
Глава 5 машины непрерывного действия
По характеру приложения движущей силы и конструкции конвейеры разделяют на конвейеры с тяговым элементом (лентой, цепью, канатом) и без него.
Характерной особенностью первых является движение груза вместе с тяговым элементом на рабочей ветви; особенностью машин без тягового элемента - поступательное движение транспортируемого груза при вращательном или колебательном движении рабочих элементов машины.
Для решения одной и той же задачи можно использовать различные типы транспортирующих машин.
5.1. Условия выбора типа подъемно-транспортных машин для пртс-работ
Основными условиями выбора типа машины являются обеспечение надежности ее работы в заданных параметрах, удовлетворение правилам техники безопасности, санитарии, обеспечение наибольшего экономического эффекта. Выбор типа транспортирующей машины осуществляется на базе следующих исходных данных: характеристика подлежащего транспортированию груза; требуемая производительность машины; конфигурация трассы и расстояние перемещения; расположение мест и способы загрузки и выгрузки груза; производственные и климатические условия окружающей среды, в которых должна работать машина (установка машины на открытой местности, в
отапливаемом или неотапливаемом помещении, недопустимость пыления, шума и др.).
Окончательно оптимальный вариант транспортирующей машины как с точки зрения технических, так и экономических факторов определяется путем проведения технико-экономического обоснования (ТЭО).
5.2. Классы использования подъемно-транспортных машин и режимы их работы
Характер нагрузок, оказываемых на конвейер и его элементы, продолжительность их действия (число часов работы в сутки или дней в году), характеристика производственных, температурных и климатических условий окружающей среды, в которой работает конвейер, определяют режим работы конвейера, учитываются при выборе типов и параметров конвейеров и при расчете элементов конвейера на прочность и долговечность. Различают пять режимов работы конвейера: весьма легкий (ВЛ), легкий (Л), средний (С), тяжелый (Т), весьма тяжелый (ВТ).
Режимы работы определяются сочетанием классов использования конвейеров по времени {Кв), производительности (Кп), грузоподъемности грузонесущего элемента (Кн) и натяжению тягового элемента
Кц).
Классы использования конвейеров по времени характеризуются отношением времени фактической работы конвейера за сутки - tф.с или за год - tф.г к календарному времени за тот же период - tcyт , tгод:
(5.1) (5.2)
В зависимости от продолжительности времени работы конвейера в сутки или году установлено пять классов использования конвейеров (табл. 5.1).
Классы использования по производительности (Кп) характеризуются отношением средней массовой Qср (в т/ч) или штучной QZср (в шт/ч) производительности к максимальной - Qmax или QZmax:
В зависимости от значения Кп классы использования конвейеров по производительности принимают:
Класс использования конвейера по грузоподъемности при транспортировании штучных грузов характеризуется отношением максимальной фактической загрузки на грузонесущий элемент (тележку, каретку) Gmax к его номинальной грузоподъемности G:

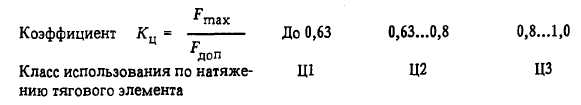

Класс использования конвейера по натяжению тягового элемента характеризуется отношением максимального фактического натяжения Fmax к допускаемому Fдоп:
Установленные классы использования регламентируют пять режимов работы конвейеров (табл. 5.2).
Основными определителями режима являются классы использования конвейеров по времени (В) и производительности (П). Они пригодны для всех видов конвейеров - с тяговым элементом и без него. Классы использования конвейеров по грузоподъемности и натяжению тягового элемента являются дополнительными и учитываются в поверочных расчетах, сравнительном анализе конвейеров, а также в расчетах долговечности элементов конвейера.
Характеристика режимов работы конвейеров приведена в табл. 5.3.

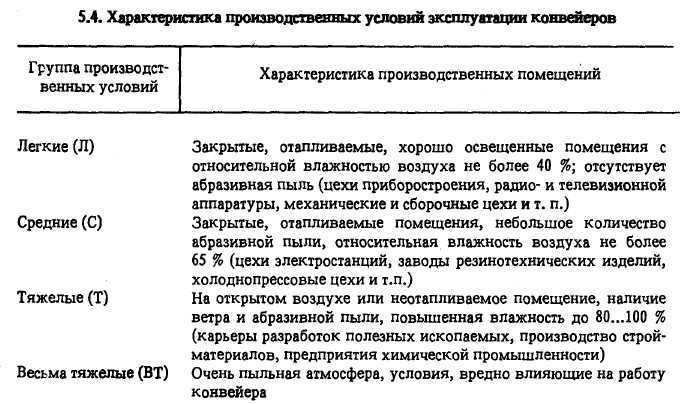

На выбор конструкции конвейера, материалов его деталей, расчетных коэффициентов влияют также производственные и климатические условия (табл. 5.4).
Пожаро- и взрывоопасные среды характеризуются специальными нормами и для работы в них создаются специальные конструкции машин.
Для грузоподъемных машин согласно ГОСТ 25835 режимы работы механизмов (табл. 5.5) в зависимости от условий их использования подразделяются на шесть групп.
Эти группы определяются классом использования во времени и классом нагружения (табл. 5.6).
