Рекомендуемая литература
Александров М. П. Подъемно-транспортные машины. — М.: Высшая школа, 1985.-520 с.
Гурин М. А. Проектирование ручных манипуляторов. — Свердловск: изд. УПИ им. С. М. Кирова, 1986. - 112 с.
Додонов Б. П., Лифанов В. А. Грузоподъемные и транспортные устройства. — М.: Машиностроение, 1990. — 248 с.
Конвейеры / Под ред. Ю. А. Перпина. — Л.: Машиностроение, 1984. — 367 с.
Краны-штабелеры /А. И. Зерцалов, Б. И. Певзнер, И. И. Бененсон. — М.: Машиностроение, 1986. - 320 с.
Левачев Н. А. Механизация погрузочно-разгрузочных, транспортных и складских работ в пищевой промышленности. — М.: Легкая промышленность, 1984. — 181 с.
Маликов О.Б. Проектирование погрузочно-разгрузочных, транспортных и складских работ в пищевой промышленности. — М.: Легкая и пищевая промышленность, 1984. — 181с.
Маликов О.Б., Малкович А.Р. Склады промышленных предприятий. — Л.: Машиностроение, 1988. — 668 с.
Машины непрерывного транспорта / Р. Л. Зенков, М. И. Ивашков, Л. Н. Колобов. — М.: Машиностроение, 1987. — 432 с.
Механизация погрузочно-разгрузочных, транспортных и складских работ / Ф. Г. Зуев, Н. А. Левачев, Н. А. Лотков. — М.: Агропромиздат, 1988. — 447 с.
Робототехника /Под ред. Б.П.Попова, Е.И.Юревича. — М.: Машиностроение, 1984.-288 с.
Спиваковский А. О., Дьячков В. К. Транспортирующие машины. — М.: Машиностроение, 1983. - 487 с.
Справочник по транспортирующим и погрузочно-разгрузочным машинам / Ф. Г. Зуев и др. - М.: Колос, 1983. - 319 с.
Элеваторы и склады / П. Н. Платонов, С.П. Пунков, В. Б. Фасман. — М.: Агропромиздат, 1987. - 320 с.
Приложения
Приложение 1
Задание
Тема: Механизация пртс-работ на складе продукции (вариант а ) и оборотной стеклотары (вариант б) завода по производству безалкогольных напитков
Требуется:
1. Определить требуемую грузовместимость и размеры склада.
2.Рассчитать необходимые параметры и количество основного оборудования, а также численность рабочих.
3.Определить себестоимость ПРТС-работ на складе.
4.Выполнить схематический чертеж (план с разрезами) склада с размещением основного оборудования (1 л.).
5.Выполнить (в объеме технического предложения)*:
5.1.Расчет основных параметров установки
5.2.Габаритный чертеж общего вида установки (1 л.)
5.3.Сборочные чертежи основных механизмов (2 л.)

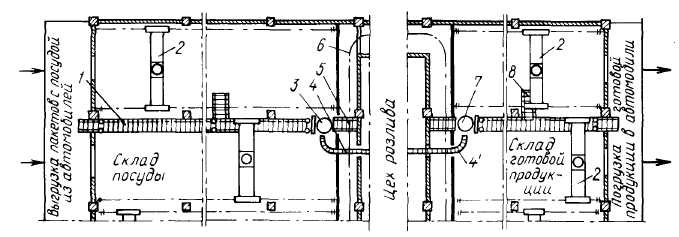

Основные элементы
1.Пластинчатый конвейер
2.Кран-штабелер мостового типа
3.Пункт раскомплектации
4.Конвейер для доставки бутылок в цех розлива
5.Роликовый конвейер для тары-оборудования
6.Конвейер подвесной для отправки порожней тары-оборудования к месту комплектации
7.Пункт комплектования транспортной единицы
8.Роликовые дорожки
Литература
1.Зуев Ф.Г., Левачев Н. А., Лотков Н.А. Механизация ПРТС-работ. - М.: Агропромиздат, 1988. — 447 с.
2.Левачев Н. А. Механизация ПРТС-работ в пищевой промышленности. — М.: Легкая и пищевая промышленность, 1984. —184 с.
3.Левачев Н. А., Марьяш М. Е., Полякова Т. Д. Пакетные и контейнерные перевозки в пищевой промышленности. — М.: Агропромиздат, 1986. — 207 с.
Приложение 2
Задание
