93 Глава 5 . Шь
-
Чему равен общий ток в цепи, изображенной на рис. 5-21? I = ?
т
Ет = 12 В Rj = 500 Ом R2 = 1200 Ом R3 = 2200 Ом.
РЕЗЮМЕ
-
Электрическая цепь состоит из источника тока, нагрузки и проводника.
-
Путь тока в электрической цепи может быть последовательным, параллельным или последовательно-параллельным.
-
Последовательная цепь предоставляет только один путь для протекания тока.
-
Параллельная цепь предоставляет несколько путей для протекания тока.
-
Последовательно-параллельная цепь обеспечивает комбинацию последовательных и параллельных путей для протекания тока.
-
Ток электронов протекает от отрицательного вывода источника тока через нагрузку к положительному выводу источника тока.
-
Протекающий в электрической цепи ток можно изменять путем изменения либо напряжения, либо сопротивления.
-
Закон Ома связывает между собой силу тока, напряжение и сопротивление.
-
Закон Ома утверждает, что сила тока в электрической цепи прямо пропорциональна приложенному напряжению и обратно пропорциональна сопротивлению цепи.
-
Закон Ома применяется ко всем последовательным, параллельным и последовательно-параллельным цепям.
-
Для определения неизвестных величин в цепи необходимо:
-
Нарисовать схему цепи и обозначить все величины.
-
Провести вычисления для эквивалентных цепей и перерисовать цепь.
-
Вычислить все неизвестные величины.
Глава 5. Самопроверка
С помощью закона Ома найдите неизвестные величины в следующих примерах:
1.1 = ? Е = 9 В R = 4500 Ом.
-
I = 250 мА Е = ? R = 470 Ом.
-
I = 10 А Е = 240 В R = ?
-
Найдите полный ток в изображенных цепях.
R-]
=
50 Ом
в)
Глава 6. Электрические измерения - измерительные приборы
ЦЕЛИ
После изучения этой главы студент должен быть в состоянии:
-
Описать типы измерительных приборов.
-
Описать, как используется вольтметр в цепи.
-
Описать, как используется амперметр в цепи.
-
Описать, как используется омметр для измерения сопротивления.
-
Точно прочесть отсчет со шкалы аналогового вольтметра.
-
Точно прочесть отсчет со шкалы аналогового амперметра.
-
Точно прочесть отсчет со шкалы аналогового омметра.
-
Описать функции мультиметра.
-
Описать, как используется мультиметр для измерения напряжения, тока и сопротивления.
-
Описать, как измеряется ток с помощью амперметра.
-
Описать, как подсоединяется амперметр к цепи.
-
Перечислить меры предосторожности при использовании амперметра.
-
Описать, как подсоединяется вольтметр к цепи.
-
Перечислить меры предосторожности при подсоединении вольтметра к цепи.
-
Описать, как измеряются значения сопротивлений с помощью омметра.
-

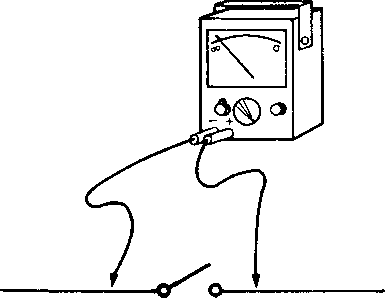

Дать определение проверки цепи на непрерывность.
-
Описать, как используется омметр для проверки разомкнутых, замкнутых и короткозамкнутых цепей.»
В области электричества точные количественные измерения играют большую роль. Измеряют обычно такие параметры цепей, как ток, напряжение и сопротивление. Для проведения измерений используются амперметры, вольт
метры и омметры. Для проведения электрических измерений важно хорошо понимать, как это делается.
В этой главе описаны широко используемые аналоговые измерительные приборы, включая мультиметры или многофункциональные измерительные приборы.
6-1. ВВЕДЕНИЕ
Измерительные приборы являются средством, с помощью которого невидимое действие электронов может быть зарегистрировано и измерено. Измерительные приборы необходимы при исследовании работы цепи. Существует два типа измерительных приборов. Первый — это аналоговые приборы, использующие проградуированную шкалу со стрелкой (рис. 6-1). Другой тип — цифровые приборы, показывающие величину отсчета показаний в виде цифр (рис. 6-2). Показания цифровых приборов легче читать, и они обеспечивают большую точность, чем аналоговые. Однако аналоговые приборы обеспечивают возможность проследить за быстрыми изменениями тока и напряжения.
Большинство измерительных приборов помещено в защитный корпус. Выводы предназначены для подсоединения приборов к цепи. Для правильного подсоединения прибора необходимо обратить внимание на полярность выводов. Цветной или белый выводы являются положительными, а черный вывод — отрицательным (или «землей»).
Рис.
6-1. Аналоговые измерительные приборы.
4
«I
Рис. 6-3. Расположение винта коррекции нуля на различных аналоговых измерительных приборах.
Перед использованием аналогового прибора его стрелка должна быть установлена на ноль. На лицевой стороне любого прибора находится маленький винт, с помощью которого производится установка на ноль (рис. 6-3). Установив стрелку на ноль, разместите прибор там, где он дол
жен использоваться. Если стрелка не стоит на нуле, используйте для поворота винта отвертку. Прибор не должен подключаться к цепи до тех пор, пока не проведена установка стрелки на ноль.
6-1. Вопросы
-
Для чего предназначены измерительные приборы?
-
Какие два типа измерительных приборов существуют?
-
Какими цветами обозначены положительный и отрицательный выводы у измерительного прибора?
-
Какая регулировка должна быть сделана перед использованием аналогового измерительного прибора?
6-2. ТИПЫ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ
Амперметр используется для измерения тока в цепи. Амперметр (схематическое обозначение показано на рис. 6-4) может рассматриваться как измеритель потока электронов. Он измеряет количество электронов, протекающих через данную точку цепи. Для получения показаний прибора, электроны должны течь через амперметр. Как показано на рис. 6-5, для этого надо разомкнуть цепь и вставить туда амперметр. Включение в цепь амперметра не должно изменять величину протекающего там тока, поэтому сопротивление амперметра должно быть мало.
Вольтметр используется для измерения напряжения (разности потенциалов) между двумя точками цепи. Вольтметр подключается параллельно участку, на котором
Амперметр
На
груз
ка
I
Рис. 6-4. Схематическое обозначение амперметра.
Рис. 6-5. Размещение амперметра в цепи.
4*
измеряется падение напряжения, сопротивление его должно быть велико (рис. 6-6).
ъ
::
(А)
О
(Б)
Рис.
6-6. (А) Вольтметр подсоединяется к
цепи парадлетьно. (Б) Схематическое
обозначение вольтметоа.
-о
Г
J
L.
-АААг
(А)
■
■О
(Б)
Рис.
6-7. (А) Оммегр прикладывает напряжение
к измеряемой компоненте и измеряет
текущий через нее ток. (Б) Схематическое
обозначение омметра.
6-3. ИЗМЕРЕНИЕ ТОКА
Для того чтобы использовать амперметр для измерения тока, цепь должна быть разомкнута, а измерительный прибор вставлен последовательно в цепь (рис. 6-8).
Ri
Ъ
При включении амперметра в цепь должна соблюдаться полярность. Два вывода на амперметре помечены: положительный — красным, а отрицательный (общий) — черным (рис. 6-9).
Предостережение: всегда отключайте источник питания перед подключением амперметра к цепи.
Отрицательный вывод должен быть подключен к более отрицательной (с меньпшм потенциалом) точке цепи, а положительный вывод к более положительной (с большим
Рис. 6-9. Амперметр является только частью этого измерительного прибора. Черный отрицательный провод подключается в общее или отрицательное гнездо. Положительный провод подключается в гнездо со знаком плюс.
Рис. 6-10. Подсоедините положительный вывод амперметра к более положительной точке цепи (к точке с большим потенциалом). Подсоедините отрицательный вывод амперметра к более отрицательной точке цепи (к точке с меньшим потенциалом).
потенциалом) точке цепи (рис. 6-10). После подсоединения амперметра, его стрелка переместится слева направо. Если стрелка перемещается в противоположном направлении, поменяйте выводы местами.
Предостережение: Амперметр никогда не должен подключаться параллельно какому-либо элементу цепи. Если его подсоединить параллельно, то перемычка в приборе расплавится и серьезно повредит прибор или цепь. Никогда не подключайте амперметр непосредственно к источнику тока.
После установки амперметра в цепь и перед включением питания установите прибор на наивысший предел измерения. После включения питания шкалу амперметра можно переключить на наиболее подходящую. Это предотвратит резкое движение стрелки прибора вправо до упора.
Внутреннее сопротивление амперметра прибавляется к сопротивлению цепи и увеличивает общее сопротивление цепи. Измеренный ток в цепи может быть ниже, чем ток, текущий в отсутствие амперметра. Однако поскольку сопротивление амперметра мало по сравнению с сопротивлением цепи, ошибкой можно пренебречь.
Амперметр с зажимами (измерительные клещи) не требует подсоединения к измеряемой цепи. Амперметр с зажимами использует электромагнитное поле, создаваемое током для измерения величины тока в цепи.
-
Что надо сделать перед подсоединением амперметра к
цепи?
-
Что надо сделать, если стрелка отклоняется в обратном направлении?
-
Какую шкалу амперметра надо выбрать перед включением питания?
6-4. ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ
Напряжение существует между двумя точками, оно не течет через цепь подобно току. Следовательно, вольтметр, используемый для измерения напряжения, подсоединяется параллельно цепи.
Предостережение: если вольтметр включить в цепь последовательно, через него может пойти большой ток и повредить его.
Здесь также важна полярность. Отрицательный вывод вольтметра должен быть подсоединен к более отрицательной точке цепи (с меньшим потенциалом), а положительный вывод — к более положительной точке цепи (с большим потенциалом) (рис. 6-11). Если точки соединения поменять местами, стрелка прибора отклонится влево, и измерение нельзя будет провести. Если это случится, поменяйте местами выводы.
Для проведения измерений необходимо сначала отключить питание цепи, подсоединить вольтметр, а затем снова включить питание. Сначала установите наивысший предел измерения вольтметра. После того как к цепи будет
О
+
—
R
Рис.
6-11. При подключении вольтметра
к цепи убедитесь в правильном выборе
полярности.
+
Т
приложено напряжение, установите наиболее подходящую измерительную шкалу прибора.
Внутреннее сопротивление вольтметра подключено параллельно к измеряемому элементу цепи. Общее сопротивление параллельно включенных резисторов всегда меньше, чем сопротивление наименьшего резистора. В результате напряжение, которое показывает вольтметр, меньше, чем реальное напряжение в отсутствие вольтметра. В большинстве случаев внутреннее сопротивление вольтметра достаточно высокое и ошибка настолько мала, что ею можно пренебречь. Однако если напряжение измеряется в цепи с высоким сопротивлением, сопротивление измерительного прибора может давать заметный эффект. Некоторые вольтметры, предназначенные для таких целей, имеют сверхвысокое внутреннее сопротивление.
Рис. 6-12. При использовании омметра для измерения сопротивления измеряемая компонента должна быть уда-
тена из цепи.
Предостережение: Перед подсоединением омметра к цепи, убедитесь, что питапие выключено.
Когда измеряется сопротивление компоненты в цели, отсоедините один конеа компоненты от дени. Это устраняет параллельные пути, которые могут привести к неправильному измерению сопротивления. Для получения точного измерения устройство должно быть удалено из цепи. После этого выводы омметра подсоединяются к устройству (рис. 6-12).
Главное назначение омметра — измерение сопротивления. Следовательно, омметр может быть использован для определения, какой является цепь: разомкнутой, закороченной или замкнутой. Разомкнутая цепь имеет бесконечно большое сопротивление, поскольку через нее не течет ток (рис. 6-13). Короткозамкнутая цепь имеет нулевое сопротивление, тяк как ток, проходя через нее, не вызывает падение напряжения. Замкнутая цепь представляет собой полный путь для прохождения тока. Ее сопротивление зависит от сопротивлений компонентов цепи (рис. 6-14).
Проверка цепи на замкнутость, разомкнутость или за- корсченность называется проверкой цепи на непрерывность. Эта проверка показывает, является ли путь для тока непрерывным. Для того, чтобы определить замкнута цепь или разомкнута, должка быть использована наименьшая чувстзител1 ность шкалы омметра. Сначала убедитесь в том, что в иепи отсутствуют компоненты, которые могут
Рис.
6-13 Омметр может использоваться для
определения разрыва в цепи. Разомкнутая
цепь показывает высокое сопротивление.
Рис.
6-14. Омметр может также использоваться,
чтобы определить, допускает ли цепь
прохождение тока. Замкнутая цепь
показывает низкое сопротивление.
быть повреждены током от омметра. После этого подсоедините выводы омметра к точкам измеряемой цепи. Если омметр что-то показывает, то цепь замкнута или закорочена. Если омметр ничего не показывает (стрелка не отклоняется) — цепь разомкнута. Эта проверка полезна для установления причины, по которой цепь не работает.
-
Что является основным предназначением омметра?
-
Для каких других целей может использоваться омметр?
