2. Счетчики
Счетчик — это логическая схема, способная считать последовательность чисел или состояний при активизации тактовым импульсом. Выход счетчика показывает двоичное число, хранящееся в счетчике в любой данный момент времени. Количество отсчетов, которое совершает счетчик перед возвращением в исходное состояние, называется коэффициентом счета счетчика.
Триггер может работать как простой счетчик, будучи соединенным, как показано на рис. 34-9. Предположим, что
сначала триггер находится в ис- ,
ходном состоянии. Тогда первый тактовый импульс устано- 11 •> Q
вит его в единичное состояние
(Q = 1). Второй тактовый им- CLK
пульс переведет триггер в ис-
ходное состояние (Q = 0). Поскольку триггер имеет два состо-
яния, то он может определить рис. 34.9. jK-триггер, ус- только два уровня тактовых им- тановленный для счета, пульсов.
На рис. 34-10 изображена форма выходных импульсов триггера. Заметим, что уровень на выходе Q высокий (1) после каждого нечетного импульса, и низкий (0) после каждого четного импульса. Следовательно, когда на выходе
Рис. 34-10. Форма входных и выходных импульсов JK-триггера, установленного для счета.
высокии уровень, прошло нечетное количество импульсов. Когда на выходе низкий уровень, импульсов либо не было вообще, либо прошло их четное количество. Какой из этих случаев имел место — неизвестно.
Простой триггер имеет ограниченную последовательность счета, 0 и 1. Для увеличения емкости счетчика необходимы дополнительные триггеры. Максимальное количество двоичных состояний, которым может обладать счетчик, зависит от количества триггеров в счетчике. Оно может быть выражено следующей формулой:
N = 2",
где N — максимальное количество состояний счетчика, п — количество триггеров в счетчике.
Двоичные счетчики делятся на две категории: асинхронные и синхронные, в зависимости от того, как используется последовательность тактовых импульсов.
Асинхронный означает неодновременный. По отношению к операциям счета асинхронность означает, что триггеры изменяют свое состояние неодновременно. Это обусловлено тем, что источник тактовых импульсов не соединен с тактовым входом каждого разряда. На рис. 34-11 изображен двухразрядный счетчик, соединенный для работы в асинхронном режиме. Каждый триггер счетчика называется разрядом.
©
Рис. 34-11. Двухразрядный счетчик.
Заметим, что выход Q первого разряда связан с тактовым входом второго разряда. Второй разряд изменяет свое состояние только при изменении состояния выхода первого разряда. Вследствие задержки сигнала триггером, второй
триггер изменяет свое состояние неодновременно с подачей тактового импульса. Следовательно, два триггера переключаются неодновременно, что является результатом асинхронного режима работы.
Асинхронные счетчики обычно называют счетчиками пульсаций. Входной тактовый импульс сначала принимает первый триггер. Второй триггер не реагирует на сигнал в тот же самый момент, вследствие его задержки первым триггером. В многоразрядном счетчике задержка имеет место на каждом триггере, так что влияние входного тактового импульса как бы «пульсирует» проходя через счетчик. На рис. 34-12 изображен трехразрядный двоичный счетчик и графики синхронизации для каждого разряда. Для отображения счетной последовательности приведена таблица истинности.
Синхронный означает одновременный. Синхронный счетчик — это счетчик, в котором все разряды получают тактовый импульс одновременно, что достигается параллельным соединением их тактовых входов (рис. 34-13). Синхронный счетчик также называют параллельным счетчиком, так как тактовые входы всех триггеров соединены параллельно.
Синхронный счетчик работает следующим образом. Сначала счетчик устанавливается в исходное состояние, при этом оба триггера имеют на выходе состояние 0. Когда подается первый тактовый импульс, первый триггер переключается, и на его выходе появляется высокий уровень сигнала. Второй триггер не переключается вследствие задержки между подачей входного сигнала и реальным изменением состояния выхода. Следовательно, выходное состояние второго триггера не изменяется. Когда подается второй тактовый импульс, первый триггер переключается, и на его выходе появляется низкий уровень. Поскольку на входе второго триггера был высокий уровень, он переключается, и на его выходе появляется высокий уровень. После четырех тактовых импульсов счетчик вернется в исходное состояние. На рис. 34-14 изображена временная диаграмма
Количество тактовых импульсов |
Двоичная последовательность счета |
Десятичный счет |
||
В |
А |
с |
||
0 |
1 |
1 |
1 |
7 |
1 |
1 |
1 |
0 |
6 |
2 |
1 |
0 |
1 |
5 |
3 |
1 |
0 |
0 |
4 |
4 |
0 |
1 |
1 |
3 |
5 |
0 |
1 |
0 |
2 |
6 |
0 |
0 |
1 |
1 |
7 |
0 |
0 |
0 |
0 |
8 |
1 |
1 |
1 |
7 |
Тактовые
импульсы
Выход
А
Последовательность
счета
J 1 Г
В
С
-П
I I
CLK
I 1
Рис.
34-14. Форма входных и выходных импульсов
двухразрядного синхронного счетчика.
•_г
Рис.
34-13. Двухразрядный синхронный счетчик.
работы двухразрядного синхронного счетчика для четырех тактовых импульсов.

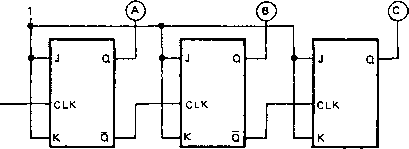

На рис. 34-15 изображен трехразрядный двоичный счетчик и временная диаграмма его работы. На рис. 34-16 изображен четырехразрядный двоичный счетчик и его логическое обозначение.
Одним из применений счетчиков является деление частоты. Простой триггер выдает один импульс на каждые два входных импульса. Следовательно, он является устрой-
Количество
тактовых импульсов
Двоичная
последовательность счета
Десятичный
счет
В
А
с
0
0
0
0
0
1
0
0
1
1
2
0
1
0
2
3
0
1
1
3
4
1
0
0
4
5
1
0
1
5
6
1
1
0
6
>7
(
1
1
1
7
8
0
0
0
8
Рис.
34-15. Трехразрядный двоичный счетчик и
временная диаграмма.
Рис.
34-16. Логическая схема и обозначение
четырехразрядного синхронного
счетчика.
ством для деления на 2, выходная частота которого вдвое меньше входной. Двухразрядный двоичный счетчик является устройством деления на 4, выходная частота которого вчетверо меньше входной тактовой частоты. Четырехразрядный двоичный счетчик является устройством деления на 16, выходная частота которого в 16 раз меньше входной тактовой частоты (рис. 34-17).
1
2 3 4 5 6 7 8 9 10 11 12 13 14 15
JTJUL
1 I L
I
Рис. 34-17. Счетчик в качестве делителя частоты.
Двоичный счетчик с п разрядами делит тактовую частоту на 2П. Трехразрядный счетчик делит тактовую частоту на 8 (23), четырехразрядный на 16 (24), пятиразрядный на 32 (25) и т.д. Заметим, что коэффициент счета счетчика равен коэффициенту деления частоты.
©
0
:£>
J
Q
CLK
К
U
Q CLK
J
Q CLK К
J
Q CLK
к
Рис. 34-18. Синхронный двоично-десятичный счетчик.
Десятичные счетчики имеют коэффициент счета, равный десяти или десять состояний в последовательности счета. Обычным десятичным счетчиком является двоичнодесятичный счетчик, выдающий последовательность в двоично-десятичном коде (рис. 34-18). Элементы И и ИЛИ регистрируют появление девятого состояния и возвращают счетчик в исходное состояние к началу следующего тактового импульса. На рис. 34-19 изображено логическое обозначение десятичного счетчика.
Вход управления счетом увеличение/ уменьшение
Рис. 34-19. Логическое
обозначение десятичного Рис. 34-20. Логическое обозна- счетчика. чение реверсивного счетчика.
Реверсивный счетчик может считать в любом направлении в пределах заданной последовательности. Его также называют двунаправленным счетчиком. Направление счета можно изменить на обратное в любой точке последовательности счета. Его обозначение показано на рис. 34-20.
©
J
Q CLK
хя
гО
CLK
К
Q
r4CLK
К
QI
Рис. 34-21. Логическая схема двоично-десятичного реверсивного счетчика.
На рис. 34-21 показана логическая схема реверсивного двоично-десятичного счетчика. Входы JK-триггеров управляются входом переключения направления счета через логические элементы.
Счетчики могут быть остановлены после любой счетной последовательности с помощью логического элемента или комбинации логических элементов. С выхода логического элемента подается обратная связь на вход первого триггера в счетчике пульсаций. Если обратная связь подает О на вход JK первого триггера (рис. 34-22), то это препятствует переключению первого триггера и, следовательно, останавливает счет.
Рис.
34-22. Низкий уровень, поданный на вход
JK
первого
триггера, препятствует его переключению
и останавливает счет.
