Глава 27. Самопроверка
-
Какие четыре параметра надо учитывать при выборе трансформатора для блока питания?
-
Каково назначение трансформатора в блоке питания?
-
Для каких целей служит выпрямитель в блоке питания?
-
Каковы достоинства и недостатки двухполупериодного и мостового выпрямителей?
-
Опишите процесс, с помощью которого фильтрующий конденсатор преобразует пульсирующее постоянное напряжение в сглаженное.
-
На основе каких соображений выбирается величина фильтрующего конденсатора?
-
Как последовательный стабилизатор поддерживает выходное напряжение на постоянном уровне?
-
Какие характеристики цепи должны быть известны при выборе стабилизирующей цепи?
-
Для каких целей служат умножители напряжения?
-
Каковы преимущества двухполупериодного удвоителя напряжения по сравнению с однополупериодным удвоителем напряжения?
-
Какие устройства используются для защиты от превышения напряжения?
-
Какие устройства используются для защиты от превышения тока?
ЦЕЛИ
После изучения этой главы студент должен быть в состоянии:
-
Описать назначение усилителя.
-
Перечислить три основных типа транзисторных усилительных цепей.
-
Перечислить классы усилителей.
-
Описать работу усилителей с непосредственной связью, усилителей звуковой частоты, видеоусилителей, усилителей радиочастоты, усилителей промежуточной частоты и операционных усилителей.
-
Нарисовать принципиальные схемы усилителей различных типов.
Усилители — это электронные цепи, используемые для увеличения амплитуды электрического сигнала. Цепь, рассчитанная на преобразование низкого напряжения в высокое, называется усилителем напряжения. Цепь, рассчитанная на преобразование слабого тока в большой по величине, называется усилителем тока.
28-1. ТИПЫ УСИЛИТЕЛЕЙ
Для обеспечения усиления транзистор должен принять входной сигнал и выдать выходной, значительно больший, чем входной.
Входной сигнал управляет током, текущим через транзистор. Этот ток, в свою очередь, управляет напряжением на нагрузке. Транзисторная цепь рассчитана таким образом, чтобы брать напряжение от внешнего источника питания (Vcc) и подавать его на резистор нагрузки (RJ в виде выходного напряжения.
Транзистор используется, главным образом, как усилительное устройство. Существует несколько способов вклю-
чения в цепь транзистора: схема с общей базой, схема с общим эмиттером и схема с общим коллектором. В каждой из этих схем один из выводов транзистора служит общей точкой, а два других являются входом и выходом. Каждая схема может быть собрана как с р-п-р, так и с п- р-п транзистором. В каждом случае на переход эмиттер- база подается напряжение смещения в прямом направлении, а на переход коллектор-база — в обратном. Каждая схема имеет преимущества и недостатки.
В схеме с общей базой (рис. 28-1) входной сигнал подается в цепь эмиттер-база, а выходной наблюдается в цепи коллектор-база. База является общим элементом для входа и выхода.
В схеме с общим эмиттером (рис. 28-2) входной сигнал подается в цепь эмиттер-база, а выходной сигнал снимается
Рис.
28-1. Схема усилителя с общей базой.
Рис.
28-2. Схема усилителя с общим эмиттером.
с нагрузки в цепи коллектор-эмиттер. Эмиттер является общим для входа и выхода. Этот способ включения транзистора используется наиболее широко.
Третий тип соединения (рис. 28-3) — это схема с общим коллектором. В этой схеме входной сигнал подается в цепь база-коллектор, а выходной сигнал снимается с цепи эмит- тер-коллектор. Здесь коллектор является общим для входа и выхода. Эта схема используется для согласования им- педансов.
Тнп
цепн
Входное
Выходное
Усиление
Усиление
Усиление
сопротив
сопротив
по
напря
по
току
по
мощ
ление
ление
жению
ности
Общая
база
Низкое
Высокое
Высокое
Меньше
1
Среднее
Общий
эмиттер
Среднее
Среднее
Среднее
Среднее
Высокое
Общий
коллектор
Высокое
Низкое
Меньше
1
Среднее
Среднее
Рис.
28-4. Характеристики усилительных цепей.
В таблице, изображенной на рис. 28-4, приведены входные и выходные сопротивления, а также величина усиления по напряжению, току и мощности для трех схем включения транзистора. На рис. 28-5 показаны фазовые соотношения входного и выходного сигналов для трех схем включения транзистора. Заметим, что схема с общим эмит-
Тип усилителя |
Форма входного сигнала |
Форма выходного сигнала |
Общая база |
Г\ , |
Г\ , |
|
и |
|
Общий |
r\ J |
k Г\ |
эмиттер |
и |
и |
Общий |
О . |
л , |
коллектор |
и |
V |
Рис. 28-5. Фазовые соотношения между входным и выходным сигналами усилительных цепей.
тером обеспечивает изменение фазы выходного сигнала на 180° по отношению к фазе входного.
28-1. Вопросы
-
Нарисуйте схемы трех основных конфигураций транзисторных усилительных цепей.
-
Перечислите характеристики:
а. Цепи с общей базой;
б. Цепи с общим эмиттером;
в. Цепи с общим коллектором.
-
Составьте таблицу, показывающую фазовые соотношения входного и выходного сигналов для трех схем включения транзистора.
-
Составьте таблицу, показывающую входные и выходные сопротивления для трех схем включения транзистора.
-
Составьте таблицу, показывающую усиление по напряжению, току и мощности для трех схем включения транзистора.
28-2. ЦЕПИ СМЕЩЕНИЯ УСИЛИТЕЛЯ
Основными конфигурациями транзисторных усилительных цепей являются схемы с общей базой, с общим эмиттером и с общим коллектором. Для подачи правильного напряжения смещения на п-р-п или р-п-р переходы все они требуют двух источников тока. На переход база-эмиттер должно быть подано смещение в прямом направлении, а на переход база-коллектор — в обратном направлении. Однако оба напряжения смещения могут быть обеспечены с помощью одного источника тока.
Поскольку цепи с общим эмиттером используются наиболее часто, они детально описываются. Те же принципы применимы и к цепям с общей базой и общим коллектором.
Вход
Ф
Земля
Рис.
28-6. Усилитель с общим эмиттером и
одним источником питания.
Выход
Рис.
28-7. Схематическое представление
усилителя с общим эмиттером и одним
источником питания.
отрицательным выводом источника питания Vcc. Один источник питания обеспечивает подачу правильного напряжения смещения для переходов база-эмиттер и база-коллектор. Два резистора (RB и RL) используются для распределения напряжения, обеспечивающего правильную работу транзистора. Резистор RL, сопротивление нагрузки коллектора, соединен последовательно с коллектором. Когда через коллектор течет ток, на резисторе RL появляется падение напряжения. Падение напряжения на резисторе RL и падение напряжения на переходе коллектор-эмиттер транзистора должны в сумме равняться приложенному напряжению.
Резистор RB, соединяющий базу с источником питания, управляет величиной тока базы. Ток базы, текущий через резистор RB, создает на нем падение напряжения, составляющего большую часть напряжения источника питания. Меньшая часть этого напряжения падает на переходе база- эмиттер транзистора, обеспечивая правильное прямое смещение.
Один источник питания может обеспечить необходимые напряжения прямого и обратного смещения. В случае п-р-п
транзистора потенциал на базе и коллекторе транзистора должен быть положительным по отношению к эмиттеру. Следовательно, источник питания может быть связан с базой и коллектором через резисторы RB и RL. Эту цепь часто называют цепью смещения базы, так как ток базы управляется величиной резистора RB и напряжением источника питания.
Входной сигнал подключается между базой транзистора и его эмиттером или между выводом входа и землей. Значение входного сигнала либо складывается с прямым смещением на эмиттерном переходе, либо вычитается из него. Это служит причиной изменения коллекторного тока, что, в свою очередь, приводит к изменению падения напряжения на резисторе RL. Выходной сигнал появляется между выводом выхода и землей.
Цепь, изображенная на рис. 28-6, является нестабильной, так как она не может компенсировать изменения тока смещения при отсутствии сигнала. Изменения температуры приводят к изменению внутреннего сопротивления транзистора, что заставляет изменяться ток смещения и сдвигает рабочую точку транзистора, уменьшая его усиление. Этот процесс называется температурной нестабильностью.
Существует возможность компенсации температурных изменений в схеме транзисторного усилителя посредством организации отрицательной обратной связи в нем. Если часть нежелательного выходного сигнала подать на вход цепи, этот сигнал будет противодействовать изменениям в транзисторе. Такой процесс называется отрицательной обратной связью (рис. 28-8). В цепи, использующей отрицательную обратную связь, базовый резистор RB соединен непосредственно с коллектором транзистора. Если температура увеличивается, то ток коллектора и падение напряжения на резисторе RL тоже увеличиваются. Напряжение коллек- тор-эмиттер уменьшается, уменьшая также напряжение приложенное, к RB. Это уменьшает ток базы, что служит причиной уменьшения тока коллектора. Таким образом действует коллекторная цепь обратной связи.
<
,+Ч;с
о
— *
(Р
Выход
Рис.
28-9. Усилитель с общим эмиттером и эмит-
терной обратной связью.
с
:вв
:
0—1
■ СР
Ч
Выход
Вход
Увеличение
температуры служит причиной увеличения
коллекторного тока. Ток эмиттера также
увеличивается, увеличивая падение
напряжения на резисторе RE
и
уменьшая падение напряжения на
резисторе RB.
Ток
базы уменьшается, что уменьшает как
ток коллектора, так и ток эмиттера.
Поскольку сигнал обратной связи
создается на эмиттере транзистора,
эта цепь называется цепью
эмиттерной обратной связи.
В
цепи этого типа происходит уменьшение
общего усиления цепи, связанное с
тем, что входной сигнал переменного
тока появляется как на резисторе RL,
так
и на резисторе Re
и
на
транзисторе. При подсоединении
конденсатора параллельно резистору
Re
(рис.
28-10), сигнал переменного тока обходит
резистор RE,
так
как сопротивление конден
Рис. 28-10. Эмиттерная обратная связь с блокировочным конденсатором.
Вход
Выход
Блокировочный конденсатор устраняет любые быстрые изменения напряжения на резисторе RE, благодаря тому, что он обладает низким импедансом для переменного тока. Блокировочный конденсатор удерживает напряжение на резисторе RE неизменным, в то же самое время не мешая работе цепи обратной связи, обеспечиваемой RE.
Цепь обратной связи с делителем напряжения обеспечивает большую стабильность транзистора (рис. 28-11). Эта цепь используется наиболее широко. Резистор RB заменяется двумя резисторами, R, и R2. Эти соединенные последовательно резисторы подключены параллельно источнику питания Усс. Резисторы делят напряжение питания на два напряжения, образуя делитель напряжения.
Выход
Рис.
28-11. Усилитель с общим эмиттером и
обратной связью на основе делителя
напряжения.
через резистор R2, направлен к базе. Следовательно, подсоединенный к базе конец резистора R2, имеет положительный потенциал по отношению к земле.
Так как через резистор RE течет ток эмиттера, то на конце резистора RE, подсоединенном к эмиттеру, положительный потенциал по отношению к земле. Напряжение на переходе эмиттер-база является разностью двух положительных напряжений — напряжения на резисторе R2 и напряжения на резисторе RE. Для того, чтобы на транзисторе имело место правильно приложенное прямое смещение, положительный потенциал базы должен быть немного выше положительного потенциала эмиттера.
При увеличении температуры токи коллектора и эмиттера также увеличиваются. Увеличение тока эмиттера приводит к увеличению падения напряжения на резисторе RE. Это приводит к тому, что положительный потенциал эмиттера по отношению к земле увеличивается. Тогда прямое смещение перехода эмиттер-база уменьшается, что приводит к уменьшению тока базы. Уменьшение тока базы уменьшает токи коллектора и эмиттера. Противодействие также имеет место и при погижении температуры: ток базы увеличивается, что приводит к увеличению токов эмиттера и коллектора.
Усилители, обсуждавшиеся до сих пор, имели такое напряжение смещения, что выходной сигнал был таким же, как и входной сигнал в течение всего периода, только величина его была больше. Усилитель, смещение которого такое, что ток через него течет и усиливается во время всего периода сигнала, называется усилителем, работающим в классе А (рис. 28-12).
Усилитель, смещение которого таково, что выходной ток через него течет и усиливается в течение времени меньшем, чем полный период, но большем половины периода, называется усилителем, работающим в классе АВ (рис. 28-13).
Усилитель, смещение которого такое, что выходной ток через него течет только половину периода входного сигнала — это усилитель, работающий в классе В. Только во вре-
Выход
Вход
,ЁЬ
ctr
Рис.
28-13. Выходное напряжение усилителя
класса АВ.
Выход
Вход
о
Выход
Рис.
28-14. Выходное напряжение усилителя
класса В.
Вход
>lov-
V
Рис.
28-15. Выходное напряжение усилителя
класса С.
Выход
Вход
мя половины периода входной сигнал переменного тока усиливается в режиме класса В (рис. 28-14).
Усилитель, смещение которого такое, что выходной ток через него течет меньше, чем половину периода входного сигнала переменного тока — это усилитель, работающий в классе С. Меньше, чем половина периода входного сигнала усиливается в режиме класса С (рис. 28-15).
Усилители класса А создают наименьшие искажения и называются линейными. Они также имеют самую низкую выходную мощность и наименее эффективны. Усилители класа А находят широкое применение в тех случаях, когда требуется точное сохранение входного сигнала, как, например, при усилении сигналов звуковой частоты в радиоприемниках и телевизорах. Однако из-за высоких требований по мощности, транзисторы обычно работают в режиме класса АВ или класса В.
JqI Раздел 4
1—-лгжз/ ни.

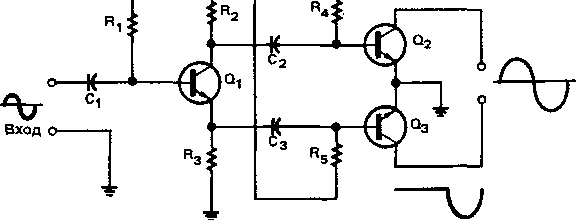

Усилители классов АВ, В и С вносят значительные искажения. Это обусловлено тем, что они усиливают только часть входного сигнала. Для усиления полного входного сигнала переменного тока необходимы два транзистора, соединенные в двухтактную схему (рис. 28-16). Усилители класса В используются в качестве выходных каскадов в стереосистемах и мощных концертных усилителях, а также в промышленности. Усилители класса С используются в качестве усилителей высокой мощности в передатчиках, где необходимо усиление только одной частоты, например в радио и телевизионных передатчиках.
О
Рис.
28-16. Схема двухтактного усилителя.
28-2. Вопросы
-
Нарисуйте схему транзисторного усилителя с общим эмиттером, использующего один источник питания.
-
Как компенсируются изменения температуры в транзисторном усилителе?
-
Нарисуйте схему цепи обратной связи с делителем напряжения.
-
Перечислите классы усилителей и укажите их выходные мощности.
-
Перечислите применения усилителей каждого класса.
28-3. СОЕДИНЕНИЕ УСИЛИТЕЛЕЙ
Для получения большого усиления, транзисторные усилители могут быть соединены вместе. Однако для избежания влияния смещения одного усилителя на работу другого, они должны соединеняться специальным образом. Используемый метод соединения усилителей не должен нарушать работу какой-либо цепи. Возможны следующие методы соединения усилителей: посредством резистивноемкостной, импедансной, трансформаторной и непосредственной (гальванической) связей.
Резистивно-емкостная связь или RC связь состоит из двух резисторов и конденсатора, соединенных как показано на рис. 28-17. Резистор R3 является коллекторной нагрузкой первого каскада. Конденсатор Сх является блокирующим для постоянного тока и конденсатором связи для переменного тока. Резистор R4 является входной нагрузкой, а также замыкает по постоянному току цепь перехода база-эмиттер второго каскада. Резистивно-емкостная связь используется, главным образом, в усилителях низкой частоты.
Конденсатор связи Сх должен иметь низкое реактивное сопротивление для минимизации ослабления сигнала на низких частотах. Обычно используется емкость в пределах от 10 до 100 микрофарад. Конденсатор связи обычно бывает электролитическим.
Реактивное сопротивление конденсатора связи увеличивается при уменьшении частоты. Низкочастотная граница определяется величиной емкости конденсатора связи. Высокочастотная граница определяется типом использованного транзистора.
Импедансная связь подобна RC связи, только вместо резистора в качестве нагрузки коллектора первого каскада усиления используется катушка индуктивности (рис. 28-18).
Рис. 28-18. Импедансная связь.
Импедансная связь работает совершенно аналогично RC связи. Ее преимуществом является то, что катушка индуктивности имеет очень низкое сопротивление постоянному току. Выходной сигнал переменного тока на катушке индуктивности такой же, как и на нагрузочном резисторе. Однако катушка индуктивности потребляет меньшую мощность, чем резистор, что увеличивает общую эффективность цепи.
Недостатком импедансной связи является то, что индуктивное сопротивление увеличивается при увеличении частоты. Поэтому коэффициент усиления по напряжению изменяется при изменении частоты. Этот тип связи идеален для одночастотного усиления, то есть при усилении очень узкой полосы частот.
В цепи с трансформаторной связью два усилительных каскада связаны между собой через трансформатор (рис. 28-19). Трансформатор может эффективно согласовать высокоим- педансный источник с низкоимпедансной нагрузкой. Недостатком этого метода является то, что трансформаторы громоздки и дороги. Кроме того, как и усилитель с импе-
