54. Конструктивные схемы механизма изменения вылета стрелы
Механизм изменения вылета предназначен для перемещения груза поворотным краном в радиальном направлении относительно центра вращения. Эту задачу можно решить двумя путями:
-
перемещение грузовой тележки по стреле с помощью лебедки (механизма передвижения); 2) поворот стрелы в вертикальной плоскости.
Наиболее просто угол наклона стрелы меняется с помощью канатных полиспастов либо гидравлических цилиндров. Полиспастный привод (рис. 3.8) включает в себя лебедку 1 и стреловой полиспаст, состоящий из неподвижной обоймы 2, установленной на поворотной платформе крана, каната 3 и подвижной обоймы 4, размещенной на головке стрелы ( а) либо подвешенной на тягах 5 (б). В зависимости от направления вращения барабана стрела поворачивается относительно шарнира 8 вниз или вверх. Первая схема с конструктивной точки зрения проще, зато вторая требует значительно меньшей длины каната, поскольку при подъеме стрелы в верхнее положение она используется почти полностью. Грузовой канат 6 полиспаста 7 обходит блок на головке стрелы и направляется на лебедку механизма подъема.
Полиспастный привод механизма изменения вылета стрелы
В автомобильных и железнодорожных кранах применяется гидравлический привод как для качания стрелы (рис. 3.9), так и для изменения ее длины при телескопической конструкции. Основание стрелы 3 и гидравлический цилиндр 5 шарнирно закрепляются на поворотной раме 1. Головка плунжера 6 шарниром 4 соединяется с металлоконструкцией стрелы.
Под действием давления рабочей жидкости P, подаваемой гидравлическим насосом, плунжер выдвигается. При этом он создает вращающий момент относительно шарнира 2, больший, чем момент от веса стрелы G и веса груза Q, поворачивая стрелу и уменьшая таким образом вылет.
Гидравлический привод изменения вылета стрелы.
55. Конструктивные схемы механизма поворота

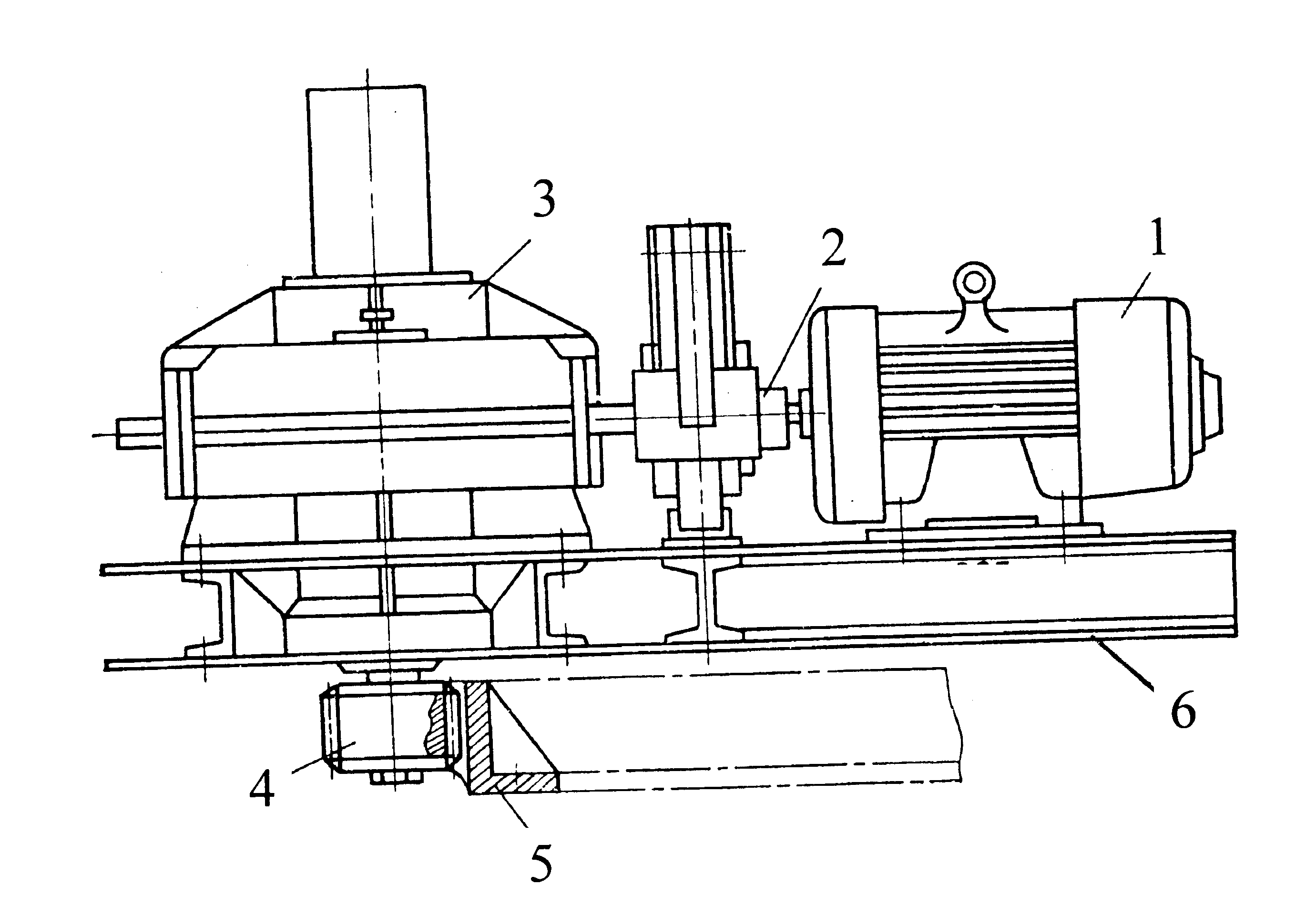

Механизм поворота предназначен для вращения поворотной части ГПМ относительно вертикальной оси. Типовой механизм поворота состоит из двигателя, передаточного механизма и опорно-поворотного устройства. По месту размещения различают два типа механизмов поворота: они могут быть смонтированы на поворотной либо на неповоротной части машины. Наиболее распространенной является установка механизма на поворотной платформе (рис.3.10). Схема механизма поворота стрелового крана
Двигатель 1 соединен тормозной муфтой 2 с червячным редуктором 3, имеющим горизонтальное расположение червячного колеса. На вертикальном валу редуктора установлена шестерня 4, входящая в зацепление с зубчатым венцом колеса 5, закрепленного на неповоротной части. При вращении двигателя шестерня обкатывается вокруг неподвижного колеса, обеспечивая вращение поворотной платформы 6. В приводах механизмов поворота находят применение также цилиндрическо-конические редукторы и цилиндрические редукторы в вертикальными валами.

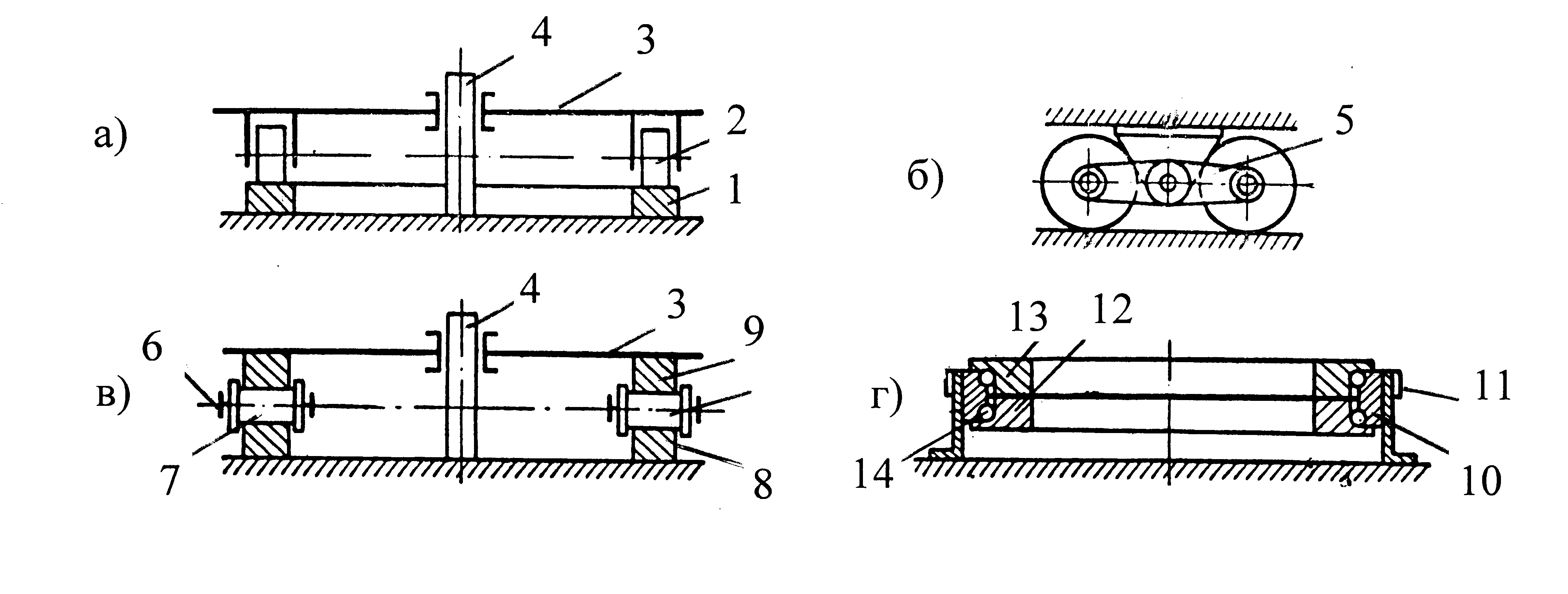

Нагрузка от поворотной части ГПМ на неподвижную передается с помощью опорно-поворотного устройства. Оно состоит (рис.3.11,а) из опорного круга катания 1, жестко закрепленного на неповоротной части, опорных ходовых колес 2, оси которых закреплены своими кронштейнами на поворотной раме 3, и привода (рис.3.10.). В центре опорного круга катания устанавливается цапфа или пустотелая центральная колонна 4, являющаяся осью вращения поворотной части. Количество колес у кранов малой и средней грузоподъемности обычно равно четырем, в кранах большой грузоподъемности их число удваивают и для равномерного нагружения колеса устанавливают на балансирах 5 (рис.3.11,б). Реборды на таких колесах не предусматривают, поскольку поперечному смещению препятствует колонна 4. Варианты схема опорно-поворотных устройств
Все большее применение получают многоопорные поворотные устройства — роликовые и шаровые. Роликовая опора (рис.3.11, в) представляет собой обойму, состоящую из одного или двух сепараторных колец 6. На закрепленных в обойме осях свободно вращаются цилиндрические или конические ролики 7, опирающиеся на опорный круг катания 8 соответствующего профиля. Поворотная часть крана 3 опирается на ролики закрепленным на ней вторым кругом катания 9 того же профиля и диаметра.
Конструкция шарикового двухрядного поворотного круга (рис. 3.11, г) выполнена в виде наружного кольца 10, жестко скрепленного с зубчатым венцом 11. В кольцевые выточки наружного кольца и внутренних колец 12 и 13 заложены стальные шары 14. Кольца соединены между собой болтами, поворотная платформа крепится к кольцам также болтами.
