ФЕДЕРАЛЬНОЕ АГЕНСТВО

ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

ПУТЕЙ СООБЩЕНИЯ (МИИТ)

Кафедра «Геодезия, геоинформатика и навигация»

У. Д. Ниязгулов

УСТРОЙСТВО И ПОВЕРКИ ТЕОДОЛИТА Т30 (2Т30)

И РАБОТА С НИМ

Методические указания

к лабораторным работам по дисциплине

«Инженерная геодезия»

для студентов специальности 270800.62 Строительство

специализация Недвижимость

квалификации бакалавр

МОСКВА – 2011

ФЕДЕРАЛЬНОЕ АГЕНСТВО

ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

ПУТЕЙ СООБЩЕНИЯ (МИИТ)

Кафедра «Геодезия, геоинформатика и навигация»

У. Д. Ниязгулов

Утверждено

редакционно – издательским

советом университета

УСТРОЙСТВО И ПОВЕРКИ ТЕОДОЛИТА Т30 (2Т30)

И РАБОТА С НИМ

Методические указания

к лабораторным работам по дисциплине

«Инженерная геодезия»

для студентов специальности 270800.62 Строительство

специализация Недвижимость

квалификации бакалавр

Москва2011

УДК 528.521 (075)

Н-71

У.Д. Ниязгулов. Устройство и поверки теодолита Т30 (2Т30) и работа с ним. Методические указания к лабораторным работам по дисциплине «Инженерная геодезия» для студентов специальности 270800.62 Строительство, специализация Недвижимость, квалификации бакалавр. М.: МИИТ, 2011 – 28 с.

В методических указаниях рассмотрены порядок изучения устройства и поверок теодолита Т30 (2Т30). Показаны методики измерения теодолитом Т30 (2Т30) горизонтальных и вертикальных углов, расстояний нитяным дальномером и порядок обработки результатов измерений.

Методические указания предназначены для студентов специальности 060800 «Экономика и управление на предприятиях (железнодорожное строительство)» и будут полезны студентам других специальностей, при изучении соответствующего раздела курса «Инженерная геодезия».

Ответственный за выпуск: доц. канд. техн. наук В. Д. Власов

©Московский государственный

университет путей сообщения

(МИИТ), 2011

ОБЩИЕ СВЕДЕНИЯ

Теодолит - геодезический прибор, предназначенный для измере­ния горизонтальных и вертикальных углов. Кроме того, теодолиты, имеющие дальномерную сетку нитей, позволяют измерять расстояния.

Теодолиты по точности подразделяются на три группы: высоко­точные, точные и технические.

К высокоточным относят теодолиты Т05, Т1, к точным - Т2, Т5 и к техническим - Т15 и Т30. Буква Т есть сокращение от слова "теодолит", числа 05, 1, 2, 5, 15, 30 означают среднюю квадратическую ошибку измерения горизонтального угла из одного приема в секундах.

Отечественная промышленность постоянно модифицирует технические и эксплуатационные характеристики теодолитов. Так, в настоящее время выпускают теодолиты: 2Т2, 2Т5, 2Т5К, 2Т30, 2Т30П, ЗТ30П, 4Т30П (здесь цифра перед обозначением теодолита означает модель прибора, К - наличие компенсатора, П - наличие зрительной трубы прямого изображения).

Теодолит, имеющий вертикальный круг и устройство для измере­ния расстояний (дальномер), называется теодолитом-тахеометром.

Устройство и основные принципы работы для многих теодолитов одинаковы. Поэтому на лабораторных занятиях студенты изучают общее устройство теодолита Т30 (2Т30), выполняют его основные поверки и осваивают процессы измерений им. Отличительными особенностями теодолита 2Т30 от теодолита Т30 являются:

1) использование в качестве отсчетного устройства шкалового микроскопа (рис. 6);

2) наличие у зрительной трубы цилиндрического уровня для приведения ее в горизонтальное положение;

3) особенности нанесения делений на лимбе вертикального

круга (рис. 10).

Лабораторная работа состоит из четырех заданий: 1) изучение устройства теодолита Т30 (2Т30); 2) поверки теодолита Т30 (2Т30); 3) измерение горизонтальных и вертикальных углов; 4) измерение расстояний нитяным дальномером.

Задание 1. Изучить устройства теодолита т30 (2т30)

К руг лево (Л)

1.1. Установить на кронштейне (штативе) теодолит Т30 (2Т30), изучить назначение основных частей прибора и записать их названия согласно оцифровке, приведенной на рис. 1.

1_______________________________________________________

2_______________________________________________________

3_______________________________________________________

4_______________________________________________________

5_______________________________________________________

6_______________________________________________________

7_______________________________________________________

8_______________________________________________________

9_______________________________________________________

10______________________________________________________

11______________________________________________________

12______________________________________________________13______________________________________________________

14______________________________________________________

15______________________________________________________

16______________________________________________________

17______________________________________________________

18______________________________________________________

19______________________________________________________

20______________________________________________________

21______________________________________________________

22______________________________________________________

23______________________________________________________

1.2. В соответствии с рис.2 определить и записать названия основных осей теодолита Т30 (2Т30).

Рис.2. основные оси теодолита Т30 (2Т30)

JJ ______________________________________________________

VV _____________________________________________________

UU _____________________________________________________

TT______________________________________________________

1.3. Согласно рис.3 изучить и записать основные части сетки нитей

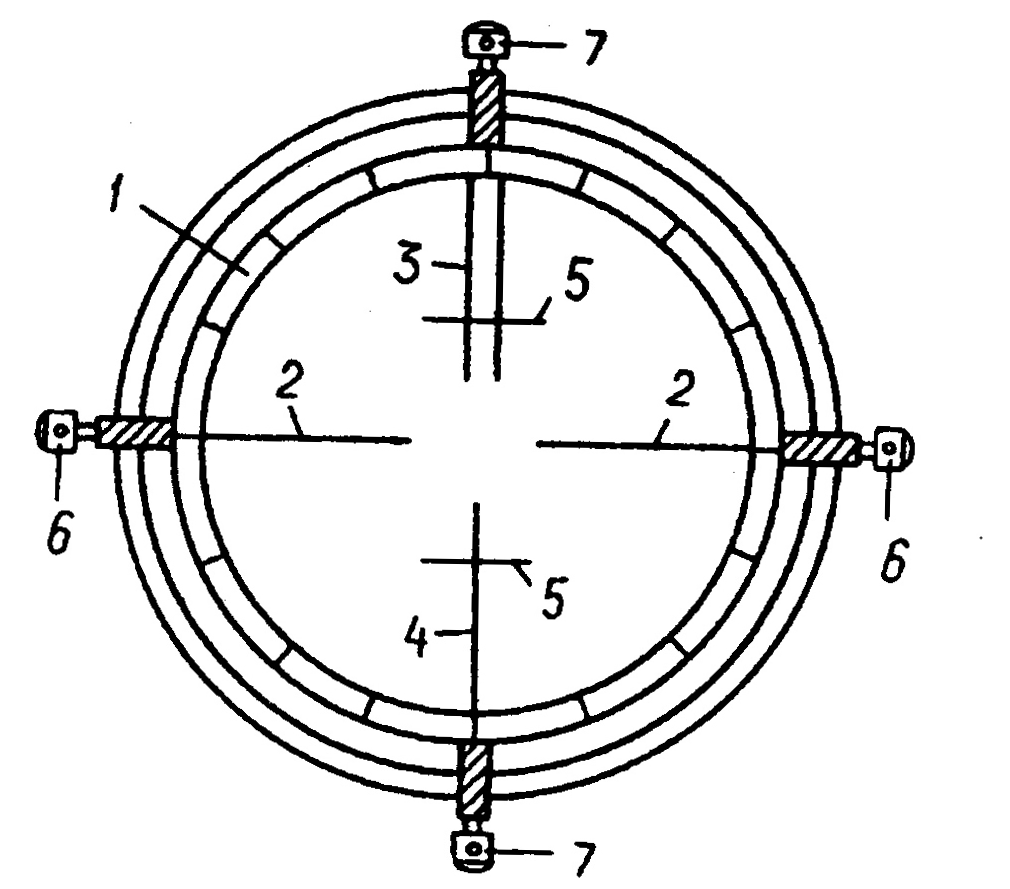

Рис.3. Схема сетки нитей

1._______________________________________________________

2._______________________________________________________

3._______________________________________________________

4._______________________________________________________

5._______________________________________________________

6._______________________________________________________

7._______________________________________________________

1.4. Произвести пробное наведение теодолита на выбранную точку, определить отсчеты по горизонтальному и вертикальному кругам:

- привести вертикальную ось теодолита в отвесное положение: для этого установить уровень по направлению двух подъемных винтов и, вращая их одновременно от себя или к себе, вывести пузырек уровня на середину (рис.4,а), открепив алидаду, установить уровень по направлению третьего подъемного винта и вращением его вывести пузырек на середину (рис.4,б).

Рис.5. Наведение зрительной трубы: а - при измерении только горизонтальных углов; б - при измерении только вертикальных углов; в - при измерении одновременно горизонтальных и вертикальных углов (в лабораторных условиях)

- поворотом диоптрийного кольца окуляра отфокусировать сетку нитей по глазу так, чтобы видеть ее четкое изображение в поле зрения трубы;

- отпустив закрепительные винты алидады и трубы, произвести предварительное наведение на цель с помощью оптического визира;

- вращением кремальеры получить четкое изображение наблюдаемого объекта; убедившись, что визирная цель находится в поле зрения, закрепить закрепительными винтами трубу и алидаду; вращением подъемных винтов установить пузырек уровня точно на середину;

- с помощью наводящих винтов алидады и трубы совместить основной горизонтальный и вертикальный штрихи сетки нитей с центром наблюдаемой цели (рис.5,в);

- осветить зеркалом поле зрения отсчетного микроскопа, получить четкое изображение штрихов лимба путем вращения окуляра отсчетного микроскопа, после чего взять отсчет по горизонтальному и вертикальному кругам (рис.6, 7) и записать значения отсчетов в табл.1.

В теодолите Т30 в качестве отсчетного устройства (для оценки десятых долей делений лимба) служит штриховой микроскоп (рис.7). В поле зрения микроскопа видны деления лимба горизонтального, обозначенного буквой Г, и вертикального, обозначенного буквой В, кругов и вертикальный штрих, по которому на глаз оценивают десятые доли деления лимба. Деления на лимбах горизонтального и вертикального кругов нанесены через 10', следовательно, цена одного деления равна 10', на глаз по штриху оценивают до 0,1 деления, т.е. точность отсчитывания по штриховому микроскопу равна 1'. Штрихи градусных делений удлинены и подписаны. Деления на лимбе горизонтального круга оцифрованы от 0° до 360° по ходу часовой стрелки. На рис.7 отсчет по горизонтальному кругу 292°56’.

Рис.6. Поле зрения отсчетного микроскопа теодолита 2Т30.

Отсчеты по кругам: горизонтальному: 35°06,5’

вертикальному: -28°41,5’

Рис.7. Поле зрения отсчетного микроскопа теодолита Т30. Отсчеты по кругам: горизонтальному: 292°56’

вертикальному: 325°42’

Рис.8. Отсчеты по отсчетному микроскопу теодолита

по горизонтальному кругу: по вертикальному кругу:

Деления на лимбе вертикального круга теодолита Т30 оцифрованы от 0° до 360°против часовой стрелки (рис.9). Отсчет по вертикальному кругу на

рис.7 - 325°42’

В теодолите 2Т30 в качестве отсчетного устройства служит шкаловой микроскоп (рис.6). В нижней части поля зрения микроскопа дано изображение шкалы и делений лимба горизонтального круга, обозначенного буквой Г, в верхней части -вертикального, обозначенного буквой В. Цена деления лимбов составляет 1°. Шкала имеет 12 делений, а ее длина равна одному делению лимба. Следовательно, цена деления шкалы равна 5’.

Рис.9. Определение угла наклона визирной линии теодолитом Т30, на лимбе вертикального круга которого деления оцифрованы от 0° до 360° против часовой стрелки

Индексом для отсчитывания служит штрих лимба соответствующего градуса, пересекающий отсчетную шкалу, от которого ведут счет минутам. Точность отсчитывания - 0.1 малого деления шкалы, то есть 0.5’. Деления на лимбе горизонтального круга теодолита 2Т30 тоже оцифрованы от 0° до 360° по ходу часовой стрелки. Отсчет по горизонтальному кругу теодолита 2Т30 (рис.6) 35° 06,5’.

Лимб вертикального круга теодолита 2Т30 представляет секторную оцифровку от 0° до 75° и от -0° до -75°(рис.10,а).

Рис. 10. Определение угла наклона визирной линии теодолитом 2Т30, на лимбе вертикального круга которого деления оцифрованы от 0° с возрастанием в обе стороны.

Ввиду этого для вертикального круга действуют две части отсчетной шкалы микроскопа: если в поле зрения микроскопа на вертикальном круге стоит цифра градусов без знака минус, то минуты отсчитывают по шкале, не имеющей знака; если же в поле зрения микроскопа стоит цифра градусов с минусом, то отсчитывают по шкале от -0 до -6.

Отсчет по лимбу вертикального круга теодолита 2Т30 по рис.6 равен -28°41,5’

Зарисовать расположение штрихов лимба горизонтального и вертикального кругов для одного из полученных отсчетов на рис.8.

Таблица 1

Отсчеты по горизонтальному и вертикальному кругам

№ точки

Положение круга

(Л, П)

Отсчеты по кругам

горизонтальному

вертикальному
