- •Содержание
- •Тема 1. Введение. Твердое тело. Силы
- •1.1 Введение 9
- •Тема 2. Строение твердого тела 23
- •Тема 3. Дефекты. Роль дефектов в твердом теле 57
- •3.2. Точечные дефекты решетки 57
- •Тема 4. Диаграммы состояния двухкомпонентных
- •Тема 5. Некоторые положения квантовой механики 99
- •Тема 6. Элементы зонной теории твердого тела. Взгляд на строение атома и твердого тела с позиций квантовой механики 119
- •Тема 7. Полупроводники. Собственный полупро-
- •Тема 8 . Размерное квантование и квантово-размер-
- •Тема 9. Основные положения термодинамики, механизмы роста пленок и образование зародышей 192
- •Тема 10. Технология получения, механизмы и режимы роста гетероэпитаксиальных структур 232
- •Тема 11. Методы получения нанообъектов и квантово-размерных структур 267
- •Тема 12. Методы исследования наноматериалов 341
- •Тема 1. Введение. Твердое тело. Силы взаимодействия. Типы связи.
- •1.1. Введение
- •1.2. Твердое тело. Силы взаимодействия. Типы связи.
- •Тема 2. Строение твердого тела. Цели и задачи изучения темы:
- •2.1. Кристалл.
- •2.2. Решетка Бравэ. Трансляция. Элементарная ячейка.
- •2.3.Элементы симметрии.
- •2.4. Группы симметрии. Сингонии.
- •2.5. Плотнейшие упаковки частиц в структурах.
- •2.6. Жидкие кристаллы.
- •2.7.Наночастицы с гранецентрированной решеткой. Кубоктаэдр.
- •Элементы симметрии.
- •Тема 3. Дефекты. Роль дефектов в твердом теле.
- •3.1. Дефекты кристаллических решеток.
- •3.2. Точечные дефекты решетки
- •3.3. Линейные дефекты кристаллической решетки.
- •3.4 Поверхностные дефекты кристаллической решетки.
- •3.5. Объёмные дефекты кристаллической решетки.
- •3.6. Энергетические дефекты кристаллической решетки.
- •3.7. Твёрдые растворы
- •Поверхностные дефекты кристаллической решетки.
- •Тема 4. Диаграммы состояния двухкомпонентных систем.
- •4.1. Типы диаграмм состояния.
- •Тема 5. Некоторые положения квантовой механики.
- •5.1.Возникновение квантовой механики.
- •5.2. Волновая функция ψ. Плотность вероятности.
- •5.3. Соотношение неопределенности Гейзенберга.
- •5.4. Общее уравнение Шредингера. Уравнение Шредингера для стационарных состояний.
- •5.5. Принцип причинности в квантовой механике.
- •5.6. Движение свободной частицы
- •5.7. Частица в одномерной прямоугольной «потенциальной яме» с бесконечно высокими «стенками».
- •5.8. Прохождение частицы сквозь потенциальный барьер. Туннельный эффект
- •5.9. Линейный гармонический осциллятор в квантовой механике.
- •Принцип причинности в квантовой механике.
- •Движение свободной частицы.
- •Тема 6. Элементы зонной теории твердого тела. Взгляд на строение атома и твердого тела с позиций квантовой механики.
- •6.1. Взгляд на строение атома и твердого тела с позиций кванто-вой механики.
- •6.1.1. Современный взгляд на строение и свойства
- •6.1.2. Взгляд на строение атома с позиций квантовой механики.
- •6.2. Элементы зонной теории.
- •6.2.1.Основные положения зонной теории.
- •6.2.2. Волновая функция электрона в периодическом поле.
- •6.2. 3. Зоны Бриллюэна.
- •6.2.4. Методы расчета энергетической структуры кристаллов.
- •6.2.4.1. Приближение сильносвязанных электронов.
- •6.2.4.2. Приближение свободных электронов. Энергетический спектр электронов в прямоугольной потенциальной яме.
- •6.2.4.3. Приближение слабосвязанных электронов.
- •6.2.5. Модель Кронига – Пенни.
- •6.2.6. Заполнение зон электронами. Металлы, диэлектрики, полупроводники.
- •Тема 7. Полупроводники. Собственный полупроводник. Генерация и рекомбинация носителей зарядов. Уровень Ферми. Эффективная масса носителя заряда. Примесный полупроводник. Цели и задачи изучения темы:
- •7.1. Полупроводники.
- •7.2.Собственные и примесные полупроводники. Носители заряда в полупроводниках.
- •7.3. Энергия Ферми.
- •7.4. Генерация и рекомбинация носителей зарядов.
- •7.5. Собственная проводимость полупроводника.
- •7.6. Примесные полупроводники.
- •7.6.1. Примесные уровни.
- •7.6.2. Примесная проводимость полупроводников.
- •7.6.3. Полупроводник р-типа.
- •7 .6.4. Сильно легированный полупроводник. Роль беспорядка в кристалле.
- •7.7. Температурная зависимость проводимости примесных полупроводников.
- •7.8. Дрейфовый и диффузионный токи в полупроводнике.
- •А плотность дырочного дрейфового тока
- •Вопросы для повторения:
- •Резюме по теме:
- •Тема 8 . Размерное квантование и квантово-размерные структуры.
- •8.1. Принцип размерного квантования
- •8.2. Условия наблюдения квантовых размерных эффектов.
- •8.3. Структуры с двумерным электронным газом.
- •8.4. Структуры с одномерным электронным газом (квантовые нити).
- •8.5. Структуры с нуль-мерным электронным газом
- •8.6. Структуры с вертикальным переносом.
- •Тема 9. Основные положения термодинамики, механизмы роста пленок и образование зародышей.
- •9.1. Основные понятия термодинамики.
- •9.2. Три начала термодинамики.
- •9.3. Термодинамические потенциалы.
- •9.4. Термодинамическая теория фазовых равновесий.
- •9.4.1. Термодинамические системы.
- •9.4.2. Условия фазового равновесия.
- •9.4.3. Фазовые переходы.
- •9.5. Принцип локального равновесия.
- •9.6. Самоорганизация систем.
- •9.7. Поверхностные явления.
- •9.7.1. Поверхностная энергия.
- •9.7.2. Поверхностное натяжение.
- •9.7.3. Капиллярные явления.
- •9.7.4. Адсорбция, десорбция и испарение с поверхности.
- •9.8. Массоперенос и ионизация на поверхности.
- •9.8.1. Массоперенос и ионизация на поверхности.
- •9.8.2. Межфазные характеристики.
- •9.9. Механизмы роста пленок на реальных подложках.
- •Тема 10. Технология получения, механизмы и режимы роста гетероэпитаксиальных структур.
- •10.1. Гетерогенные процессы формирования наноструктур
- •10.1.1. Молекулярно-лучевая эпитаксия.
- •10.2. Газовая эпитаксия из металлоорганических соединений.
- •10.3. Метод нанолитографии.
- •10.4. Самоорганизация квантовых точек и нитей.
- •10.4.1. Режимы роста гетероэпитаксиальных структур.
- •10.4.2. Рост наноструктур на фасетированных поверхностях.
- •10.4.3. Трехмерные массивы когерентно-напряженных островков.
- •10.4.4. Поверхностные структуры плоских упругих доменов.
- •1 0.4.5. Структуры с периодической модуляцией состава в эпи-таксиальных пленках твердых растворов полупроводников.
- •1 0.5. Изготовление наноструктур и наноприборов с помощью стм и асм.
- •Тема 11. Методы получения нанообъектов и квантоворазмерных структур.
- •11.1. Коллоидная и золь-гельная технология.
- •11.1.1. Формирование структур на основе коллоидных растворов.
- •11.1.2. Организация и самоорганизация коллоидных структур.
- •11.1.3. Оптические и электронные свойства коллоидных кластеров.
- •11.1.4. Коллоидные кристаллы. Формирование упорядоченных наноструктур.
- •11.1.5. Золь-гель технология.
- •11.1.6. Методы молекулярного наслаивания и
- •11.1.7. Методы получения металлов и диэлектриков.
- •11.2. Методы получения упорядоченных наноструктур. Гетероструктуры.
- •11.2.1. Гетероструктуры – основа получения наноструктур.
- •11.2.2. Формирование полупроводниковых и металлических нановолокон и спиралей.
- •11.2.3 Самоорганизация при эпитаксиальном росте.
- •12.2.3.1. Наногофрированные структуры.
- •11.2.3.2. Самоорганизация гетероэпитаксиальных структур.
- •11.3. Пучковые методы нанолитографии.
- •11.3.1. Литографические методы формирования структур.
- •11.3.2. Оптическая литография.
- •11.3.3. Рентгеновская литография.
- •11.3.4. Электронная литография.
- •11.3.5. Ионная литография.
- •11.3.6. Возможности пучковых методов нанолитографии в наноэлектронике.
- •11.3.7. Нанопечатная литография.
- •11.3.8. Ионный синтез квантовых наноструктур.
- •11.4. Рост на активированных поверхностях. Нановискеры.
- •11.5. Методы зондовой нанотехнологии.
- •11.5.1. Физические основы зондовой нанотехнологии.
- •11.5.2. Контактное формирование нанорельефа.
- •11.5.3. Бесконтактное формирование нанорельефа.
- •11.5.4. Локальная глубинная модификация поверхности.
- •11.5.5. Межэлектродный массоперенос.
- •11.5.6. Локальное анодное окисление.
- •11.5.8. Совместное использование лазера и стм
- •Тема 12. Методы исследования наноматериалов.
- •12.1. Введение.
- •12.2. Методы исследования химического состава поверхности.
- •12.2.1. Масс-спектроскопия.
- •12.2.3. Ионная масс-спектроскопия.
- •12.2.4. Фотоэлектронная спектроскопия.
- •12.2.5. Радиоспектроскопия.
- •12.3. Исследования физической структуры поверхности.
- •12.3.1. Рентгеноструктурный анализ.
- •12.3.2. Рентгеновская спектроскопия и дифракция.
- •1 2.3.2.1. Рассеяние на аморфных и частично упорядоченных объектах. Малоугловое рентгеновское рассеяние.
- •12.3.2.2. Рентгеновская спектроскопия поглощения: exafs, xans, nexafs.
- •12.3.3. Анализ поверхности электронным пучком.
- •12.3.4. Полевая эмиссионная микроскопия.
- •12.3.5. Сканирующая зондовая микроскопия.
- •12.3.5.1. Сканирующая туннельная микроскопия.
- •12.3.5.2. Атомно-силовая микроскопия.
- •12.3.6. Магнито – силовая микроскопия.
- •12.3.7. Электронная микроскопия.
- •12.3.8. Эллипсометрия.
- •12.4. Спектроскопия.
- •12.4.1. Инфракрасная и рамановская спектроскопия.
- •12.4.2. Фотоэмиссия и рентгеновская спектроскопия.
- •12.5. Методы исследования кинетических свойств объема и поверхности наноматериалов и наноструктур.
- •12.5.1. Исследование удельного сопротивления.
- •12.5.2. Диагностика поверхностных состояний.
- •12.5.3. Кинетические параметры.
9.8. Массоперенос и ионизация на поверхности.
Межфазные характеристики.
9.8.1. Массоперенос и ионизация на поверхности.
В процессах поверхностного массопереноса проявляются коллектив-ные эффекты. Одним из таких процессов на поверхности является поверх-ностная диффузия.
Поверхностная диффузия представляет собой процесс перемещения атомов или молекул за счет их случайных блужданий на поверхности конденсированного тела.
Процесс диффузии происходит в пределах первого поверхностного слоя атомов или молекул или поверх этого слоя. Энергетические барьеры на поверхности существенно ниже энергетических барьеров в объеме твердого тела, поэтому энергия активации для поверхностной диффузии составляет долю энергии активации для диффузии в объеме. Существуют различные механизмы поверхностной диффузии, которые зависят от кристаллической природы подложки и степени покрытия подложки диффузантом (рис. 9.8.1). В целом коэффициенты диффузии по поверхности на 2–3 порядка превышают коэффициент диффузии в объеме тела.
А томы, находящиеся на поверхности, колеблются с некоторой часто-той ν0, как нормально к поверхности, так и параллельно ей. В процессе коле-баний атом взаимодействует с потенциальными барьерами, которые отделя-ют его от соседних атомов, однако тепловые флуктуации могут придать атому энергию, достаточную для того, чтобы преодолеть барьер и покинуть первоначальное положение.
На реальной поверхности всегда существует множество дефектов атомарного масштаба.
Обычно поверхностную диффузию рассматривают как процесс перехода неравновесной концентрации адсорбата к равновесной при наличии соответствующих градиентов концентрации.
На поверхности могут происходить следующие процессы:

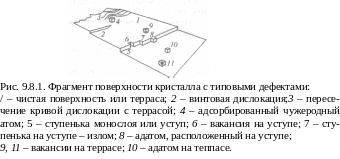

одинокий атом (10) может «прыгать» по террасе, перемещаясь сразу на несколько постоянных решетки;
адатом (8) может диффундировать вдоль края уступа (5);
вакансия (9) может диффундировать на поверхности путем последо-вательного заполнения ее соседними атомами;
сложные процессы на основе первых трех, рассмотренных выше, так как число связей у атома на поверхности и их энергии меньше, чем для такого же атома в объеме. Энергия активации перемещения (диффузии) по поверхности меньше, и процесс происходит с меньшими энергетическими затратами.
Обилие поверхностей разделов на границах зерен наноматериалов стимулирует интенсивные диффузионные потоки. К сожалению, до конца не прояснена природа массопереноса, а также атомные механизмы диффузии в наноматериалах. С этим связаны трудности в воспроизводимости структуры и свойств нанообъектов.
Поверхностная ионизация. Поверхностная ионизация представляет собой процесс образования ионов за счет термической десорбции частиц с поверхности твердого тела.
В результате поверхностной ионизации образуются положительные и отрицательные ионы атомов, молекул, радикалов и ассоциатов.
Под ассоциатами будем понимать частицы, образующиеся путем присоединения к молекуле атома или другой частицы.
Поверхностная ионизация является термически равновесным процес-сом. Испарившиеся частицы имеют больцмановское распределение по энергии с температурой Т, равной температуре твердого тела.
Процесс поверхностной ионизации может быть описан формулой Саха –Ленгмюра

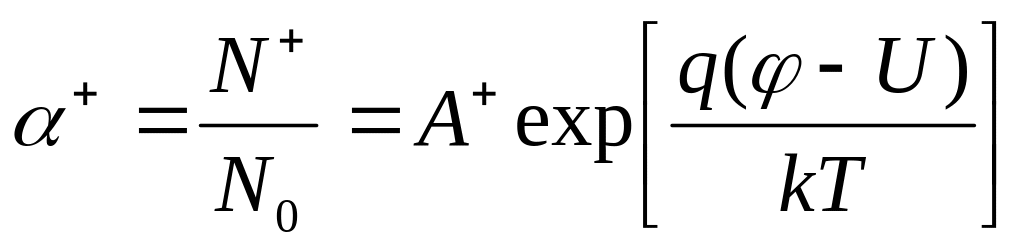

, (9.8.1)
где α + – степень поверхностной ионизации, равная отношению концентрации ионов (N+) и атомов (N0), А+ – отношение статистических весов состояний положительных ионов и атомов, q – элементарный заряд, qφ – работа выхода электрона с поверхности, U – потенциал ионизации атома, Т – температура поверхности, k — постоянная Больцмана.
Аналогично можно описать процесс ионизации с образованием отри-цательных ионов:

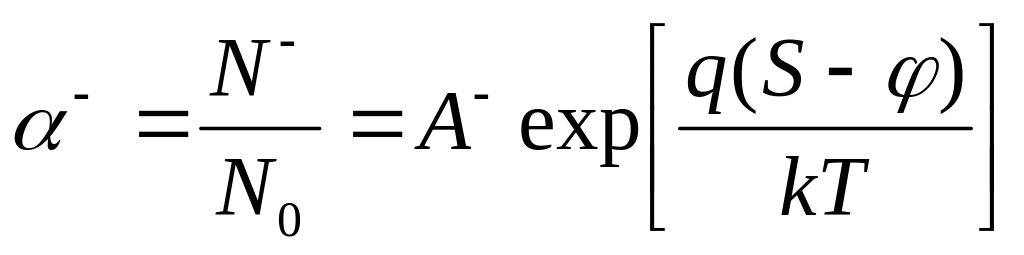

, (9.8.2)
где S – сродство электронов к атому, или способность образовывать прочную связь.
Поверхностная ионизация на нагретых поверхностях приводит к ионизации атомов многих элементов, ряда молекул, в том числе и органи-ческих соединений. Наблюдается поверхностная ионизация частиц, образо-ванных в результате химических реакций на поверхности.
Величина α называется степенью ионизации, она характеризует зарядовое равновесие в испаряющемся потоке частиц и не зависит от способа поступления частиц на поверхность.
Для вычисления плотностей J стационарных потоков вводят коэф-фициент поверхностной ионизации
, (9.8.3)
где v* – ионные потоки обоих знаков, v — поток поступающих частиц извне.
В этом случае
, (9.8.4)
Поверхностная ионизация – эффективный способ ионизации частиц, позволяющая получить токи положительных ионов от частиц с V ≤ 9 В и отрицательных ионов от частиц с S ≥ 0,6 В.
