6. Профилактические испытания

В эксплуатации кабельные линии подвергаются профи­лактическим испытаниям. Основным является испытание повышенным напряжением постоянного тока. Испытание кабелей переменным током требует применения мощных испытательных установок, так как кабели обладают боль­шой зарядной мощностью. Испытание трехфазных кабелей повышенным выпрямленным напряжением от стационар­ных (установленных в РУ) или передвижных установок производится по схеме рис. 13.4. Для испытаний кабельная линия отключается и заземляется. Затем с одной из фаз снимается заземление. Испытательное напряжение пода­ется поочередно на каждую жилу кабеля при заземлении двух других жил. Испытательные напряжения для кабе­лей с бумажной изоляцией следующие:

Номинальное напряжение ка­ беля, кВ 6 10 20 35 110 220

Испытательное напряжение, кВ 36—45 60 100 175 250 500

Продолжительность испытания каждой жилы кабеля 2—35 кВ 5 мин, жилы кабеля 110—220 кВ —20 мин.

Состояние изоляции кабеля оценивается током утечки и его асимметрией по фазам. При удовлетворительном со­стоянии изоляции ток утечки в момент подъема напряже­ния на каждой ступени резко возрастает за счет заряда ем­кости кабеля, а затем быстро спадает: у кабелей (1—10 кВ — до 500 мкА, у кабелей 20—35 кВ — до 800 мкА. При нали­чии дефектов ток утечки спадает медленно и даже может возрасти. Запись значения тока утечки производится на последней минуте испытаний.

Асимметрия, т. е. разница токов утечки по фазам, у ка­белей с неповрежденной изоляцией не должна превышать

Рис, 13.4. Схема испытания кабе­ля:

1 — выпрямительная установка повышенного напряжения; 2 — испытуемый кабель

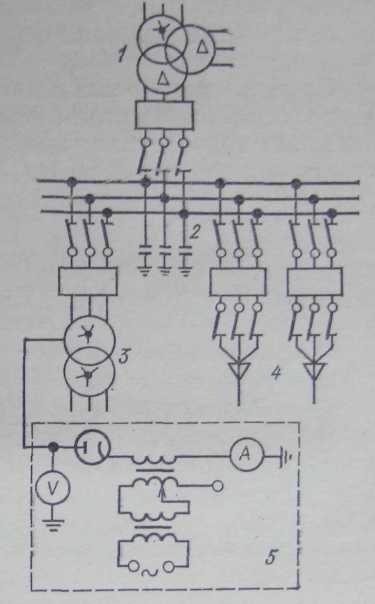

Рис. 13.5. Схема испытания изо­ляции сети выпрямленным повы­шенным напряжением под нагруз­кой:

1 — трансформатор, питающий секцию; 2 — емкость сети; 3 — трансформатор с. н.; 4 — кабели сети, несущие нагрузку; 5 — кенотронная испытательная установка

50 %. Изоляция дефектных кабелей обычно пробивается при подъеме напряжения, испытательная установка в этот момент автоматически отключается.

Применяется метод испытания кабельных линий 6 кВ под нагрузкой. Сущность метода состоит в том, что испы­тательная установка присоединяется к нулевой точке об­моток трансформатора собственных нужд (рис. 13.5) и вы­прямленное испытательное напряжение в пределах 20— 24 кВ накладывается на фазное рабочее напряжение. Ис­пытуемый участок сети выдерживается под повышенным напряжением 3—5 мин. Достоинство метода — возможность проведения испытаний без поочередного отключения линии. Однако испытание изоляции под нагрузкой не допускает­ся при налички в сети вращающихся машин (генераторов, синхронных компенсаторов, двигателей); кабельных ли­ний питающих ответственных потребителей, при отсутст­вии автоматического резерва питания и в других случаях. Профилактические испытания кабельных линии город­ских сетей 3—35 кВ проводятся не реже 1 раза в год, маслонаполненных кабельных линий ПО кВ и выше—1 раз в 3 года.
