13. Приложение 1
ПРАКТИЧЕСКАЯ ЭНЕРГОЕМКОСТЬ ВЕРЕВОК
Конструкторской группой клуба спелеологов "Сумган" (Усть-Каменогорск) в 1985 году были проведены испытания по разрушению веревок советского производства (Костромская фабрика “Ременная тесьма”, Волжский, Щекинский заводы синтетического волокна, Решетихинская фабрика ВПО “Союзтехснасть”), применявшихся в альпинизме, кейвинге и спортивном туризме для страховки, передвижения и вспомогательных целей.
Испытания проводились как статические со скоростью приложения нагрузки 30 мм/мин. Испытывались как сухие образцы, так и выдержанные в воде в течение 1 часа. По результатам испытаний для каждого образца были построены механические характеристики, часть из которых приведены на Рис. 55-60. Всего было испытано около 50 образцов из 22 различных веревок и шнуров.
Интересно, что 98% образцов разрушились вне узлов (восьмерка), которыми образцы крепились к тягам испытательной машины.

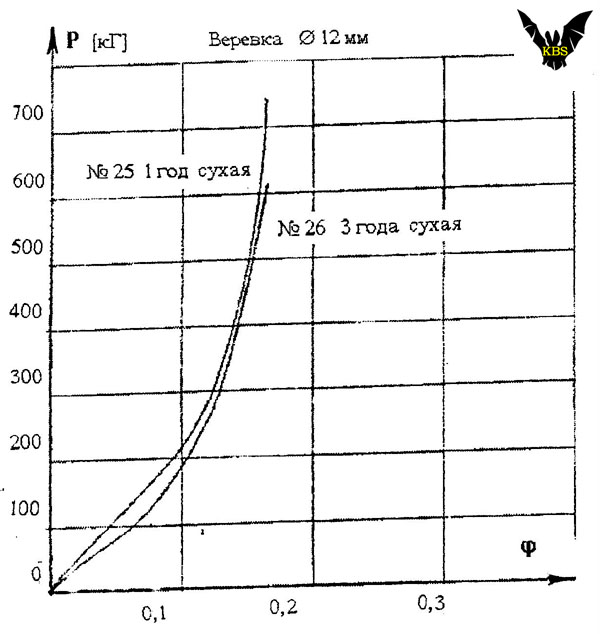

Рис.87 Механические характеристики веревки диаметром 12 мм
(номера соответствуют номерам образцов на испытаниях)
Рис.88 Механические характеристики веревки диаметром 10 мм

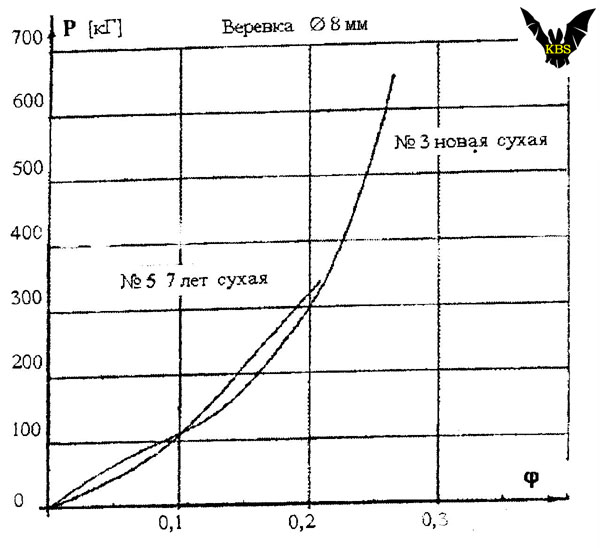

Рис.89 Механические характеристики веревки диаметром 8 мм
Рис. 90 Механическая характеристика шнура диметром 7 мм

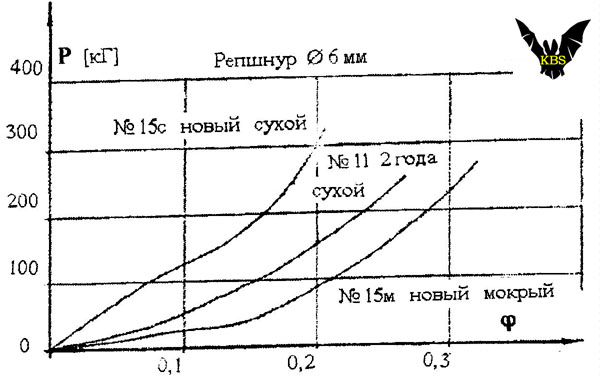

Рис. 91 Механические характеристики шнуров диаметром 6 мм

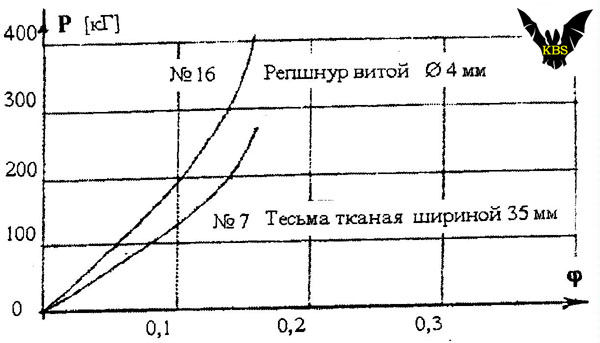

Рис.92 Механические характеристики шнура витого диаметром 4 мм
и синтетической ленты шириной 35 мм
По механическим характеристикам были подсчитаны значения удельных энергоемкостей для каждого вида веревки. Наиболее характерные значения сведены в Таблицу 1.
Таблица № 1 Механические характеристики веревок
№ п/п |
№ образца |
Вид веревки диаметр |
Срок службы |
Рразр [кГ] |
разр [ % ] |
Е уд [кГм/м] |
Условия испытаний |
1 |
25 |
Веревка 12 мм |
1 год |
1480 |
16,2 |
80,0 |
сухая |
2 |
26 |
Веревка 12 мм |
3 года |
1220 |
16,4 |
66,7 |
мокрая |
3 |
1 с |
Веревка 10 мм |
новая |
830 |
19,2 |
53,1 |
сухая |
4 |
1 м |
Веревка 10 мм |
новая |
840 |
22,0 |
58,8 |
мокрая |
5 |
2 |
Веревка 10 мм |
3 года |
890 |
25,4 |
75,3 |
сухая |
6 |
22 м |
Веревка 10 мм |
2 года |
880 |
27,2 |
79,7 |
мокрая |
7 |
3 |
Веревка 8 мм |
новая |
650 |
26,5 |
55,3 |
сухая |
8 |
5 |
Веревка 8 мм |
7 лет |
340 |
21,0 |
23,8 |
сухая |
9 |
14 |
Репшнур 7 мм |
1 год |
560 |
24,2 |
45,1 |
сухой |
10 |
15 с |
Репшнур 6 мм |
новый |
320 |
20,2 |
21,5 |
сухой |
11 |
15 м |
Репшнур 6 мм |
новый |
270 |
32,0 |
28,8 |
мокрый |
12 |
11 |
Репшнур 6 мм |
2 года |
250 |
26,2 |
21,8 |
сухой |
13 |
16 |
Шнур 4 мм витой |
новый |
410 |
16,0 |
21,9 |
сухой мокрый |
14 |
7 |
Тесьма 35 х 0,3мм |
новая |
270 |
16,0 |
14,4 |
сухая мокрая |
Рассмотрение Таблицы 1 еще более подтверждает мысль о необходимости применения амортизаторов при работе на любых, а особенно на старых, изношенных и неспециализированных веревках.
Интересно сопоставить результаты испытаний для мокрых и сухих веревок.
Известно, что намокание приводит к снижению прочностных характеристик синтетических веревок, если только они не произведены по специальным технологиям (Л-22). Однако эластичность мокрых веревок в большинстве случаев возрастает, что приводит к изменению их удельной энергоемкости. Увеличится она или уменьшится будет зависеть от соотношения изменений итоговой прочности и относительного удлинения.
Подчеркну, что данные, полученные нами, относятся к квазистатическим испытаниям с очень малой скорость приложения нагрузки
