5.1. Грудные обвязки
Грудные обвязки имеют два основных конструктивных решения:
а) Обвязки, изготовленные из бесконечной веревочной или ременной петли, когда поддерживающие плечевые лямки выполнены заедино с несущим грудным поясом. Такие системы в большинстве случаев регулируются одной единственной пряжкой (Рис.64-2).
б) Обвязки, состоящие из конструктивно разделенных грудного несущего пояса и плечевых лямок, регулируемых каждые своими пряжками (Рис.64-1).
Рис.64 Грудные обвязки в виде пояса с лямками 1 и бесконечной петли 2.
5.2. Беседки
Беседки имеют больше принципиально различных конструктивных схем. По принципу компоновки можно выделить два класса, аналогичные грудным обвязкам:
а) Беседки из бесконечной веревочной или ременной петли возникли (как и аналогичный вид грудных обвязок) на основе импровизированных систем вязки беседок из конца страховочной веревки. В большинстве случаев для удобства регулировки таких беседок требуется больше чем одна пряжка, в результате чего бесконечная петля искусственно прерывается в точках регулировки (Рис.65-3).
Б) Беседки из сочетания отдельных конструктивных элементов, соединенных между собой сшивками или пряжками (Рис.65-2).
Но главные особенности беседок характеризуются не их конструктивной компоновкой, а тем, какие их элементы преимущественно принимают вес нашего тела. Этим определяются важнейшие эксплуатационные характеристики беседок.
а) Беседки на основе несущей "сидельной" петли (парашютного типа). Все остальные элементы таких беседок служат как вспомогательные. В таких беседках удобно сидеть, но активно действовать ногами под нагрузкой весьма затруднительно кольцевой несущий ремень мешает раздвинуть бедра для обеспечения свободы при маневрировании на вертикалях (Рис.65-1).
б) Беседки с несущими бедренными охватами появились как альтернатива парашютным системам для обеспечения комфорта при лазании и активном маневрировании. Однако длительное зависание на бедренных охватах приводит к весьма неприятным ощущениям и чревато осложнениями из-за нарушения кровообращения в ногах (Рис.65-2,3).
в) Беседки комбинированного типа, объединяющие бедренные охваты и сидельную петлю - для обеспечения легкости лазания с комфортным зависанием (Рис.65-4).
Рис.65 Беседки разных конструкций.
Результатом объединения двух фундаментальных классов конструкций: грудных обвязок и беседок, стало появление множества разновидностей подвесных систем, из которых, можно выделить следующие основные группы конструкций.
а) Подвесные системы, образованные за счет простого связывания (блокирования) между собой конструктивно не соединенных грудной обвязки и беседки.
Блокировка осуществляется:
с помощью конца страховочной веревки или специально предусмотренным ее куском (Рис.66-3);
с помощью специального ремня с регулировочными пряжками и приспособлениями для подвески (Рис.66-1);
с помощью специального металлического замка, например, разновидностью карабина без защелки, отвор которого замыкается резьбовой муфтой, известного под названием “Майлон Рапид” ("Maillon Rapid", Франция) (Рис.66-2).
Рис.66 Подвесные системы на основе блокировки беседки и грудного пояса

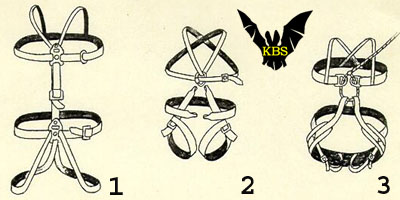

б) Подвесные системы, состоящие из конструктивно соединенных грудных обвязок и беседок. По типу беседочной части эти системы можно логично определить как парашютного (Рис.67-2), бедренного (Рис.67-1)и смешанного (Рис.67-3) типов. Крепление страховочной веревки к ним может быть предусмотрено в самых различных точках, в зависимости от целесообразности в каждом конкретном предназначении.
Рис.67 Подвесные системы на основе конструктивно соединенных беседки и грудного пояса.
в) Подвесные системы, состоящие из беседки и чересплечного ремня или “лифчика”, заменяющих грудной пояс. При этом такие подвесные системы не утрачивают функции стабилизации тела при зависании в комфортном и безопасном положении.
Рис.68 Подвесные системы на основе беседки без грудного пояса:
1 - Чересплечные ремни типа "Torse" Petzl
2 - "Лифчик" типа "Serpentine" Petzl
3 - Чересплечные ремни с местом для ограничителя отбрасывания, (мой, 1985 г)
4 - Чересплечный ремень через одно плечо типа "Soumgan"
В предложенной классификации нет подвесных систем скрытого, встроенного в одежду, “паутинного” типа. Изыскания в этом направлении не увенчались созданием жизнеспособных конструкций для широкого применения. Но попытки их создания ведутся, возможно, до сей поры.
Как же выбрать подвесную систему с оптимальными характеристиками? Этот вопрос беспокоит многих вертикальщиков.
Воспользуемся методом критериального анализа. Вполне естественно, что критерии отбора будут различаться - и порой существенно! - в зависимости от того, в каких конкретных целях планируется использовать систему. Не говоря уже об индивидуальных вкусах и пристрастиях каждого из нас.
И тем не менее кажется возможным определить наиболее важные требования, которым должны удовлетворять подвесные системы для работ на вертикалях.
