6.3.9. Амортизатор “kisa”
Полный аналог амортизатора “Эдельвейс” производства итальянской фирмы “Конг Бонати”. Известен под названием “Kong Impact Shock Absorber”, сокращенно “KISA”. Производится как стандартное снаряжение для амортизации возможных ударов при падении на Виа Феррата (Рис.19 и 20). Правда, утверждать что чьим аналогом является в плане приоритета, я не могу за недостатком информации.
Рис.19 Амортизатор KISA

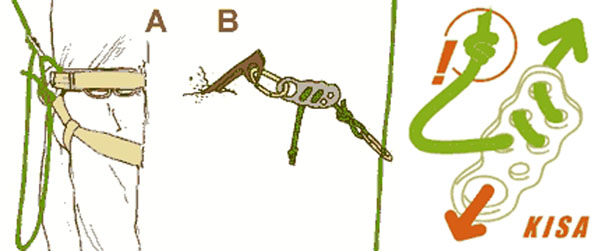

Необходимость контрольного узла на веревке для протравливания.
Амортизаторы KISA предусматривают использование с двумя диаметрами веревки - 9 и 11 мм и различные способы заправки для изменения пороговой нагрузки, которые взяты с Интернет-сайта производителя (Рис.20).
Рис.20 Изменение порога срабатывания (максимальной динамической нагрузки) и величины протравливания амортизатора KISA в зависимости от диаметра веревки и способа ее заправки.
Рассматривая таблицу, мы обнаружим, что максимальная динамическая нагрузка при рывке и срабатывании амортизатора (impact force) самое большее равна 500 кг при минимальном пути торможения (sliding) около 1,0-1,2 м.
Если же по каким-то причинам мы не можем позволить таких нагрузок в страховочной цепи и снижаем их до 150 кг, то наш тормозной путь может увеличиться до 3,0 и более метров
В современных предложениях можно встретить использование амортизатора с веревкой диаметром 8 мм, сделанной из полиамида и кевлара.
6.3.10. Амортизатор "camp"
Другая итальянская фирма "КАМП" тоже не осталась в стороне, выпустив свой "Shock Absorber" - полный аналог KISA (Рис.21).

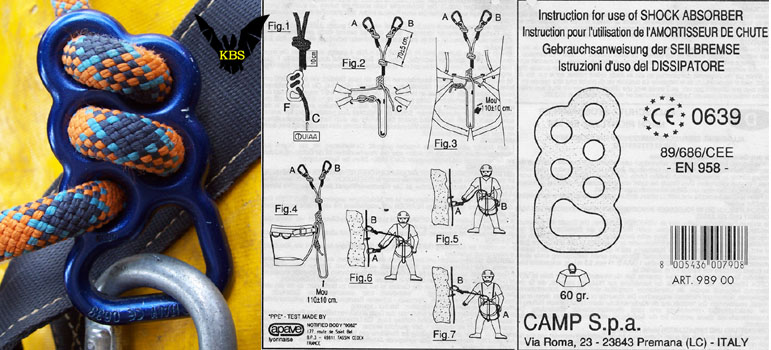

Рис.21 Амортизатор "CAMP" и инструкция его применения.
Эта миниатюрная дюралюминиевая плата весом всего 60 граммов предназначен для работы с 11-миллиметровой динамической веревкой Edelrid Skyline single 1, хотя продается не в комплекте с ней. А потому трудно ожидать полного соответствия подобранной веревки к рекомендуемой.
На самом деле этот амортизатор также как и KISA поддается регулировке и использованию с веревками разного диаметра. Единственное, что мы должны четко понимать - веревки должны быть динамические.
6.3.11. Амортизатор "Slide"
Еще один вариант амортизатора производства фирмы "Kong". Отличается предельной простотой, а также несколько иным принципом действия. В пластине предусмотрено прижатие входящего конца веревки ее выходящей ветвью, что видимо компенсирует очевидно маленькое конструктивное трение (рис.22).

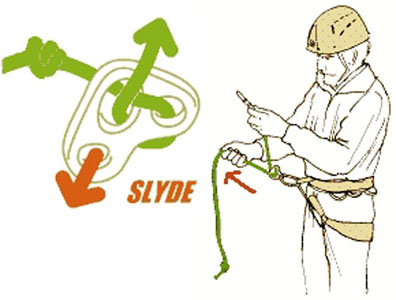

Рис.22 Амортизатор "Slide" и возвращение веревки для протравливания.
Наличие узла на конце запаса веревки для протравливания - обязательно!
Представляется несколько рискованным столь малое конструктивное трение самой пластины и расчет на прижим входящей ветви. Если в силу каких-то неполадок со снаряжением или проблем во время падения пластина встанет чуть боком и прижим ослабнет, это может привести к непрогнозируемому характеру торможения.
Величина пороговой нагрузки и другие параметры амортизатора мне не известны.
