3.2. По поведению под нагрузкой
В зависимости от поведения после приложения рабочей нагрузки все зажимы можно разделить на два семейства:
а) Имеющие люфт переворачивающиеся при приложении нагрузки до тех пор, пока точка ее приложения не установится на одной прямой с направлением натяжения линейной опоры. Этой неприятной особенностью обладают практически все без исключения рычажные конструкции.
б) Не имеющие люфта схватывающие под нагрузкой сразу, без переворота, что характерно для всех эксцентриковых конструкций и некоторых специальных зажимов.
При осуществлении самостраховки люфт зажимов приводит к нескольким сантиметрам дополнительного проседания, но не является принципиально значимым. Зато при использовании зажимов для подъема по линейным опорам и грузоподъемных операций люфт заметно снижает их эффективность (Рис.51 и Рис.52)

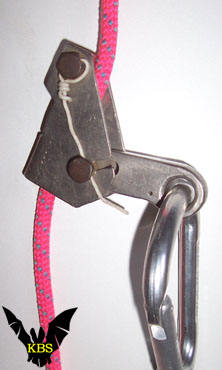

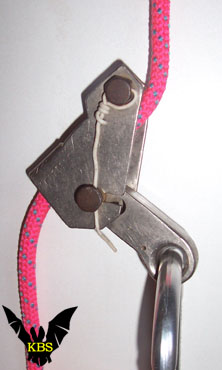

Рис.51 Положение зажима типа Gibbs Рис.52 Положение зажима типа Gibbs
до приложения нагрузки после приложения нагрузки
3.3. По конструкции корпуса
Вне зависимости от характера схватывания и склонности к люфту, корпуса зажимов могут быть выполнены в двух главных вариантах:
а) Зажимы с разомкнутым С-образным корпусом корпус таких зажимов работает преимущественно на разгиб, что и определяет, в конечном итоге, прочность всего устройства. Такой корпус имеют практически все эксцентриковые зажимы, а среди рычажных можно назвать системы типа “Хибблер” (Рис.53) и “Шант”.
Замечу, что проблему прочности силовой скобы разомкнутой обоймы решает установленный на ней ограничитель поворота кулачка, являющийся неотъемлемой частью любой заслуживающей внимания современной конструкции.
Выпадению линейной опоры из разомкнутых корпусов препятствуют различные виды фиксаторов положения кулачка или форма самого корпуса.
б) Зажимы с замкнутым П-образным корпусом, как у того же классического "гиббса" (Рис.54) корпус работает преимущественно на растяжение, что позволяет значительно повысить прочность таких конструкций, по сравнению с разомкнутыми.
Однако большинство замкнутых конструкций имеют проблемы с удобством постановки зажима на веревку и вынимания ее, и простых решений здесь нет.
Рис.53 Зажим "Salewa Hiebler" Рис.54 Замкнутый корпус
c разомкнутым корпусом зажима "Gibbs"
3.4. По характеру линейной опоры
Большинство зажимов имеет вполне определенный диапазон линейных опор, с которыми они могут успешно взаимодействовать. В этом плане, зажимы подразделяются на:
а) Специализированные предназначенные для работы с определенным видом линейной опоры (только с веревкой или только с тросом) определенного диапазона диаметров. К этому виду можно отнести практически все виды эксцентриковых зажимов, рассчитанные только на работу с веревкой, большинство рычажных зажимов альпинистского назначения и чисто тросовые зажимы (Рис.55).
б) Универсальные предусматривается возможность работы как с веревкой, так и со стальным тросом в значительном диапазоне их диаметров (Рис.56).
Появление таких зажимов связано с развитием в СССР трос-веревочной техники работы в пропастях. Практически все универсальные зажимы имеют рычажную конструкцию.
Рис.55 Тросовый зажим А.И.Морозова Рис.56. Ленинградский универсальный зажим
из коллекции А.Шелепина. из коллекции А.Шелепина.
(фото с сайта "Снежная") (фото с сайта "Снежная")
