Дополнительный модуль 3d-Analyst

Дополнительный модуль 3D Analyst обеспечивает доступ к двум средам трехмерной (3D) визуализации: ArcGlobe и ArcScene. Различия между этими приложениями позволяют подбирать наилучшее решение для каждой задачи. • В ArcMap и ArcScene доступна панель инструментов 3D Analyst.

На этой панели инструментов имеется несколько дополнительных инструментов, такие как инструменты построения изолиний или вычисления пути с максимальным уклоном по TIN поверхности, которые отсутствуют в наборе инструментов геообработки 3D Analyst.

Интерактивные инструменты 3d Analyst в ArcScene

Включение дополнительного модуля Дополнительный модуль ArcGis 3d Analyst

Включение дополнительных модулей во всех приложениях происходит одинаково. Щелкните меню Настройка (Customize) и выберите Дополнительные модули (Extensions). Откроется диалоговое окно Дополнительные модули (Extensions). Здесь находится список доступных модулей, в зависимости от используемой лицензии. Отметьте пункт 3D Analyst, чтобы активировать его, и закройте диалоговое окно.

В ArcGlobe и ArcScene имеются также и другие панели инструментов

.

Инструменты геообработки 3d Analyst

3D Analyst содержит различные инструменты геообработки, распределенные в наборы.

Инструменты можно использовать по отдельности или объединять в цепочки в моделях или в скриптах.

• Инструменты 3D пространственных объектов

• Инструменты конвертации 3D Analyst

• Управление данными в 3D Analyst (3D Analyst Data Management)

• Инструменты группы Функциональная поверхность (Functional Surface tools)

• Инструменты группы Интерполяция растра

• Инструменты группы Пересчет растра

• Инструменты группы Переклассификация растра

• Инструменты группы Растровая модель поверхности

• Инструменты группы Триангулированная поверхность (Triangulated Surface tools)

• Инструменты анализа видимости

3D Analyst в ArcMap

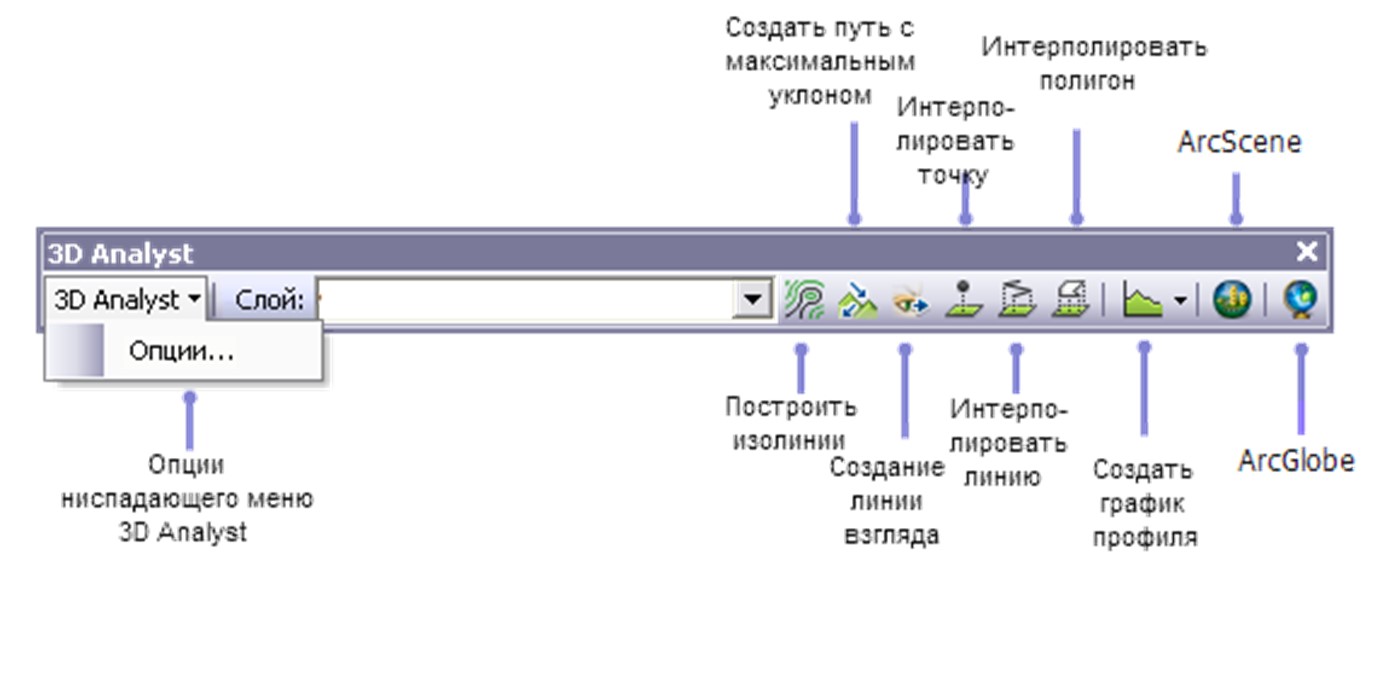

Интерактивные инструменты из панели 3D Analyst в ArcMap могут использоваться с поверхностями TIN, наборов данных terrain, наборов данных LAS или с растровыми поверхностями:

• Построить изолинии

• Создать путь с максимальным уклоном (Create Steepest Path)

• Создание линии видимости

• Интерполировать точку

• Интерполировать линию (Interpolate Line)

• Интерполировать полигон

• Создать график профиля (Create Profile Graph)

Меню Опции 3d Analyst

Создание изолиний

Изолиния – линия, проходящая через все смежные точки, имеющие одинаковое значение высоты (или других параметров). Используются для отображения поверхностей на картах. Изолинии можно создать из растровых наборов данных, TIN и terrain.

Изолиния (Contour) - создать изолинии или линии одинаковых значений из поверхности растра

Изолинии по значениям (Contour List) - создать изолинии или линии одинаковых значений на основе списка значений изолиний

Изолинии с барьерами (Contour With Barriers) - создать изолинии из поверхности растра и независимо друг от друга сгенерировать изолинии по обеим сторонам барьера

Изолинии поверхности (Surface Contour) - создать изолинии или линии одинаковых значений из поверхностей TIN или поверхностей наборов данных terrain

Вычисление пути с максимальным уклоном

Инструмент Создать путь с максимальным уклоном вычисляет направление, в котором покатится шар, установленный в данной точке поверхности.

Шар будет катиться вниз по пути с максимальным уклоном, пока не достигнет периметра модели поверхности, или пока не попадет в углубление – точку, в которую "впадают" все окружающие ячейки. В результате вы получите графическую 3D линию на карте или в сцене.
