Пример. Вычисление экспозиции
Экспозиция выражается положительными значениями градусов от 0 до 359.9, измеряемыми по часовой стрелке от направления на север.
OutRas = Aspect(InRas1)
Группа инструментов Зональные (Zonal)
Зона задается всеми входными ячейками, имеющими одинаковые значения. Для ячеек каждой зоны может вычисляться различная статистика, кроме того, может быть выполнено геометрическое измерение зоны. Зоны могут использоваться для определения областей или распределения значений в других наборах данных.
Например, с помощью Зональных инструментов можно найти длину периметра каждой зоны в растре или определить число исчезающих видов (входное значение) в пределах каждого земельного участка (входная зона).
Инструмент |
Описание |
Таблица площадей (Tabulate Area) |
Вычисляет перекрестную таблицу площадей между двумя наборами данных и выдает таблицу. |
Заполнение зон (Zonal Fill) |
Заполняет зоны с использованием минимального значения ячейки из растра весов вдоль границы зоны. |
Зональная геометрия (Zonal Geometry) |
Вычисляет для каждой зоны в наборе данных определенную геометрическую характеристику (площадь, периметр, толщину либо характеристики эллипса). |
Зональная геометрия в таблицу (Zonal Geometry As Table) |
Вычисляет для каждой зоны в наборе данных измерения геометрии (площадь, периметр, толщину и характеристики эллипса) и выдает результаты в виде таблицы. |
Зональная гистограмма (Zonal Histogram) |
Создает таблицу и график гистограммы, показывающие плотность распределения значений ячеек на входных данных Значение (Value) для каждой уникальной Зоны (Zone). |
Зональная статистика (Zonal Statistics) |
Вычисляет статистику значений растра в пределах зон, определяемых другим растром. |
Зональная статистика в таблицу (Zonal Statistics as Table) |
Резюмирует значения растра в пределах зон другого набора данных и записывает результаты в таблицу. |
Пример. Вычисление перекрестной таблицы площадей между двумя наборами данных
TabulateArea(ZoneRas, "ЗНАЧЕНИЕ", ClassRas, "ЗНАЧЕНИЕ", Tabarea1.dbf, 1)

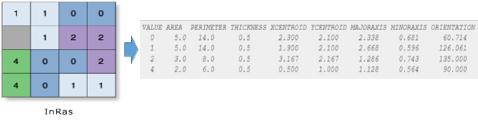

Пример. Зональная геометрия в таблицу (Zonal Geometry As Table)
ZonalGeometryAsTable(InRas1,"VALUE",Out_Geom,1)
Доступ к отдельным инструментам
Нужный инструмент можно найти
с помощью функции поиска ArcGIS,
путем просмотра инструментов в окне Каталога
или используя окно ArcToolbox.
Лекция 7 3D-анализ средствами ArcGIS 3D Analyst ArcScene ArcGlobe
План
Введение
Основные термины 3D-анализа
Основы 3D-анализа
Основы 3D-символов и стилей
Программа ArcGIS ArcGlobe
Программа ArcGIS ArcScene
Основные различия между ArcGlobe и ArcScene
Дополнительный модуль 3D-Analyst
Введение
3D анализ позволяет проводить ГИС-анализ с использованием информации о третьей координате, т.е. анализировать трехмерные поверхности и объемные фигуры.
Можно создавать трехмерные цифровые модели рельефа, рассчитать реальную площадь кривой поверхности (гор), объем фигуры (объем горы), зоны видимости из заданных точек обзора, и др.
В ArcGIS возможности трехмерного анализа реализованы в дополнительном модуле 3D-Analyst и программах ArcScene и ArcGlobe.
http://resources.arcgis.com/ru/help/main/10.1/index.html#/na/00q80000 00wv000000/
