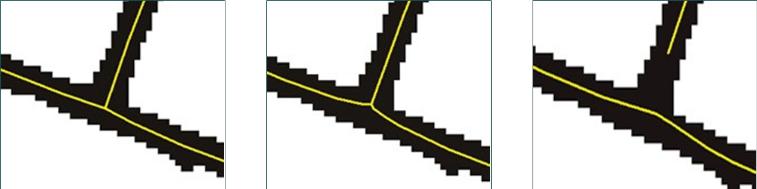

Примеры типы векторизации пересечений

Геометрическое пересечение (Geometric intersection solution)

Срединное пересечение (Median intersection solution)

Пересечение не применять (None intersection solution)

Настройки максимальной ширины линии (Maximum Line Width setting)

Настройка максимальной ширины линии дает вам возможность задавать, какие растровые линии элементов подходят для растровой трассировки.

Растровые линейные элементы, меньшие или равные значению максимальной ширины линии, подходят для замыкания на растр и трассировки.

Для автоматической векторизации растровые линейные элементы, ширина которых меньше или равна значению максимальной ширины линии, подходят для векторизации по центральным линиям (centerline vectorization). Если на карте есть редактируемый полигональный слой, все другие растровые линейные элементы будут векторизованы как полигональные объекты.

Настройки максимальной ширины линии могут быть использованы как фильтр в случаях, когда вы хотите пропустить большие, толстые линии и векторизовать только тонкие линии в растре. Эта настройка также влияет на создание выходных объектов, поэтому важно использовать самое точное возможное значение для используемых вами данных.

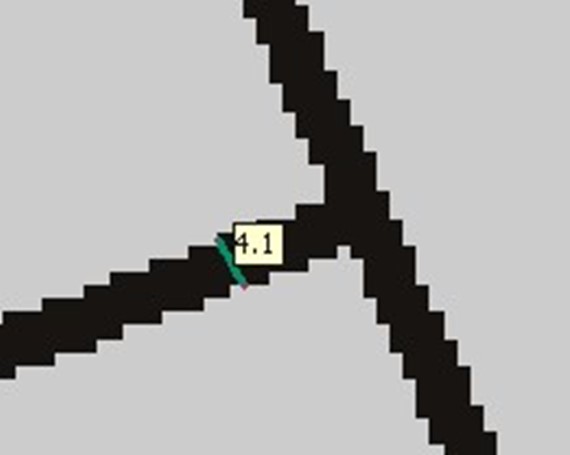

Если вы щелкните мышью по линии этим инструментом, на экране отобразится небольшое поле ввода Ширина растровой линии (Raster Line Width).

Вы можете оставить это значение неизмененным или ввести в поле новое значение и обновить Максимальную ширину линии (Maximum Line Width), нажав на клавишу ВВОД (Enter).

Этот способ может вам сохранить время за счет возможности обновления настроек ширины линии без открытия диалогового окна Настройки векторизации (Vectorization Settings).

Настройки Допуска сжатия

Допуск сжатия (Compression Tolerance setting) – это важная настройка для воздействия на векторную геометрию выходного объекта.

Эта настройка используется для уменьшения количества вершин линейных объектов, созданных во время процесса векторизации.

Сжатие – это векторная обработка, использующая алгоритм генерализации Дугласа-Пекера, задающего максимально допустимое смещение, заданное как выходной параметр.

Выходное сжатие – это подмножество исходных выходных вершин. Использование больших значений допуска сжатия уменьшит количество вершин в векторизованных линейных объектах.

Уменьшение количества вершин приведет к генерализации линейных объектов, т.е. к деформации их формы.

Значение Допуск сжатия не отображается в единицах карты или пикселях, это значение отображает уровень интенсивности генерализации.

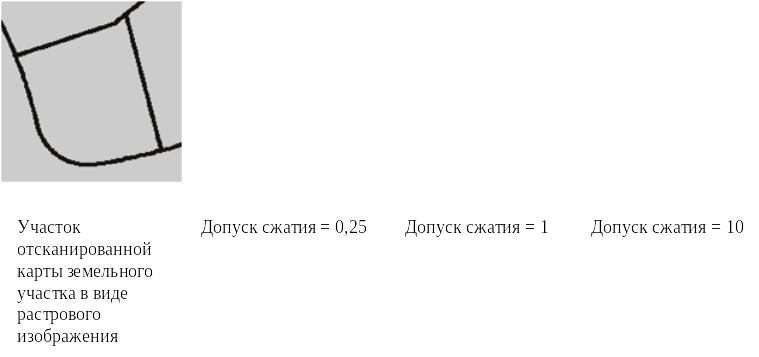

Примеры генерализации при разных значениях Допуска сжатия

Настройка Ширины сглаживания

Ширины сглаживания (Smoothing Weight setting) используется для сглаживания объектов, созданных во время процесса векторизации.

Использование больших значений ширины сглаживания приведет к более сильному сглаживанию линейных объектов. Большие значения ширины сглаживания могут привести к отличию выходных линейных объектов от их первоначальной формы.

Значение ширины сглаживания не отображаются в единицах карты или пикселях, оно отображает уровень интенсивности сглаживания.
