6.4. Устройства аэрогравитационного транспорта
Установки аэрогравитационного транспорта (аэрогравитационные желоба) являются одной из разновидностей пневмотранспортных установок. Принцип действия аэрожелобов состоит в том, что через пористую перегородку происходит аэрирование (насыщение воздухом) порошкообразных грузов, получающих при этом большую подвижность и перемещающихся по желобу при небольшом его наклоне (2...30).
6.4.1. Принцип действия и область применения

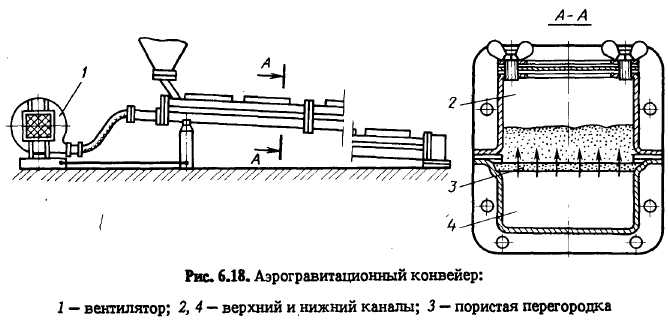

Аэрогравитационные желоба (рис. 6.18) применяют при транспортировании легкосыпучих, главным образом пылевидных грузов. Они
также используются для транспортной связи отдельных технологических операций, выгрузки сыпучих грузов из бункеров и складов.
В последнее время на предприятиях зерноперерабатывающей промышленности начали внедрять аэродинамические конвейеры. В отличие от аэрогравитационных в конвейерах вместо мягкой пористой перегородки устанавливают воздухораспределительную решетку в виде стального чешуйчатого сита. Через жалюзи решетки создается направленный выход струи воздуха, в результате динамического воздействия которой груз перемещается не только вниз по уклону, но и горизонтально, и даже с подъемом вверх.
6.4.2. Расчет аэрогравитационных конвейеров
Исходные данные. Для расчета исходными данными служат производительность, характеристика транспортируемого груза, длина перемещения и угол наклона желоба.
При расчете определяют размеры поперечного сечения желоба, подбирают тип пористой перегородки и воздуходувной машины. Размеры сечения желоба вычисляют из формулы производительности конвейеров
(6.9)
где ε — пороэность слоя; hсл — высота слоя груза в желобе, м; b — ширина желоба, м; n и m — коэффициенты, зависящие от соотношения поперечных размеров слоя: при hсл / 2b>1 m = 3, n = 1;при hсл /2b<1, m = 1 n = 3; при hcл /2b=1 m = 2, n=2.
Установлено, что при hcn>2b затраты энергии на транспортирование будут меньше, чем для конвейера с hcл<3 b. Обычно в производственных условиях соотношение hcn /2b поддерживается в пределах 0,8...1,0.
Вязкость слоя является функцией скорости фильтрации vф. Поэтому для определения ню)mT необходимо рассчитать величину vф. Установлено, что оптимальными для транспортирования являются значения
где vmin — минимальное значение скорости фильтрации, при которой начинается псевдоожижение слоя, м/с.
Так как в формулу (6.9) входят два линейных размера, то для определения ширины желоба необходимо задаться отношением hсл/2 b = с. Приняв с < 1, выразив hcл через ширину желоба и подставив полученное соотношение в формулу (6.8), решим его относительно ширины желоба
Рассчитав величину b, определяют высоту слоя груза hсл. Суммарные потери давления (Па) в установке
где Δрв — потери давления в подводящих воздуховодах, Па; Δрп.п — потери давления на пористой перегородке, Па; Δрсл — потери давления в слое груза, Па; Δрф — потери давления в воздухоочистительных устройствах, Па.
Значения hсл и е известны. Тогда величину Д рсл нетрудно определить по выражению
Величину Д рп.п находят по выражению Δрп.п = тп.п vф, задавшись типом материала пористой перегородки (см. табл. 6.14). После определения Δрп.п необходимо проверить условие 1,5 Δрсл < Δ рп. п < 3,0 Δрсл.
Потери давления в воздуховоде (Па)
Диаметр воздуховода (м)
где Ап.п — площадь пористой перегородки, м2 .
Определив суммарные потери давления в установке, необходимо умножить их на коэффициент запаса, учитывающий возможное кратковременное увеличение производительности и равный 1,2. По полученной величине 1,2Δр и расходу воздуха в установке Qвм = vф Ап.п подбирают воздуходувную машину.
Мощность электродвигателя воздуходувной машины
где η — КПД передаточного механизма; ηвм -КПД воздуходувной машины.
