Глава 105.

Использование переменных и выражений

Каждый объект трехмерной модели в КОМПАС!3D V8 обладает набором параметров. Па! раметрами эскиза являются его внешние переменные.

Параметры объектов бывают двух типов: входные и выходные.

Выходной параметр — параметр объекта, значение которого определяется способом построения этого объекта или связями, имеющимися внутри него. Произвольное изме! нение значений выходных параметров невозможно.

Входной параметр — параметр объекта, который задается пользователем. Значения входных параметров могут изменяться произвольно.

С любым параметром можно связать переменную. Для этого параметру необходимо присвоить псевдоним. Он будет являться именем переменной. Псевдоним может содер! жать цифры, латинские буквы (прописные или строчные) и подчерки (_).

Одна и та же переменная может быть связана с несколькими параметрами, т.е. один и тот же псевдоним может быть присвоен разным параметрам. Если среди параметров, с которыми связана переменная, есть выходной, то переменная также является выходной. В противном случае переменная входная.

Параметры различных объектов можно связать между собой. Для этого необходимо со! здать в детали выражения, определяющие зависимость переменных друг от друга.

Значения переменных, параметры и выражения, существующие в текущей модели, отоб! ражаются в окне Переменные (см. раздел 105.1).

105.1.Просмотр и редактирование переменных и выражений модели

Все параметры, переменные и выражения модели отображаются в окне Переменные (рис. 105.1, 105.2).

В этом окне показана таблица, содержащая список параметров и переменных детали или сборки (далее — «таблица переменных»).

Структура объектов в таблице переменных совпадает со структурой Дерева построения: на первом уровне списка расположена сама модель, на следующих — составляющие ее объекты с учетом иерархии и последовательности создания. Переменные модели подчи! няются модели, переменные и параметры объектов — объектам.

Таблица переменных состоит из пяти колонок: Имя, Псевдоним, Выражение, Значе ние, Комментарий. Описание колонок представлено в таблице 105.1.

261

Часть XXIII. Параметризация моделей

Деталь

Переменные детали

Объекты

Параметры

объектов

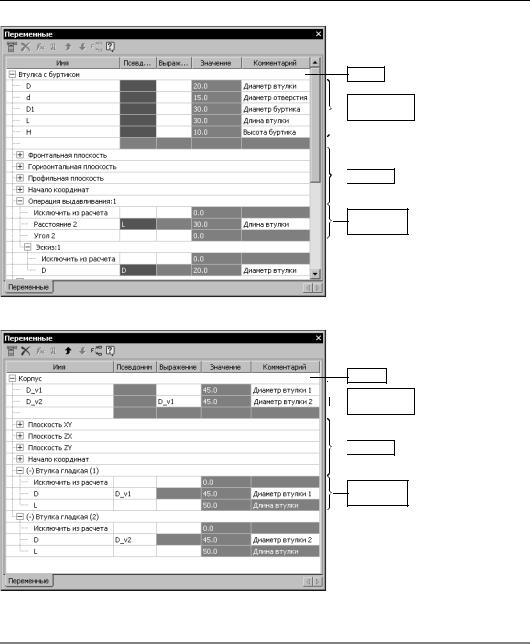

Рис. 105.1. Таблица переменных детали

Сборка

Переменные сборки

Объекты

Параметры

объектов

Рис. 105.2. Таблица переменных сборки Табл. 105.1. Колонки таблицы переменных

Название колонки

Описание колонки





Имя

Заполняется автоматически. В нее помещаются названия модели,



объектов, параметров и переменных.

Псевдоним

Служит для ввода псевдонима параметра.

262
