Часть XIX. Детали из листового материала

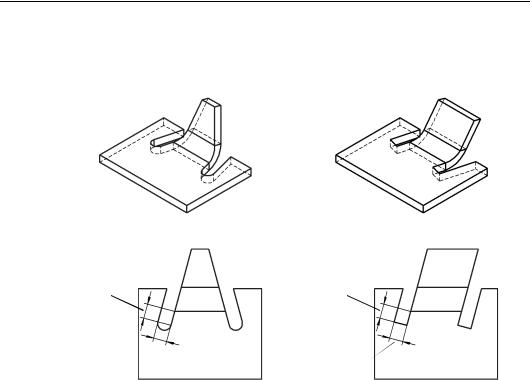

Если угол на сгибе (см. раздел 89.4.4 на с. 153) отличен от нуля, то освобождение сгиба поворачивается (рис. 89.18). Угол поворота освобождения равен углу на сгибе. Глубина освобождения откладывается вдоль боковой грани разогнутого сгиба, а ширина освобождения — перпендикулярно этой грани (рис. 89.19).

Рис. 89.18. Освобождение сгиба при отличном от нуля угле на сгибе

Глубина





Глубина













Ширина

Ширина

Рис. 89.19. Определение размеров освобождения сгиба при отличном от нуля угле на сгибе

89.5. Сгиб по линии

Вы можете согнуть листовую деталь по прямой линии относительно какой!либо внешней или внутренней плоской грани этой детали. Указанные линия и грань будут считаться ли! нией сгиба и базовой гранью сгиба.

В качестве линии сгиба может использоваться:

отрезок эскиза,

прямолинейное ребро формообразующего элемента или поверхности,

сегмент ломаной,

вспомогательная ось. Требования к линии сгиба:

линия сгиба должна располагаться в плоскости базовой грани,

линия сгиба не должна совпадать с ребром базовой грани,

линия сгиба должна пересекаться или иметь общую точку хотя бы с одним ребром базо! вой грани (в последнем случае продолжение линии сгиба должно пересекать контур ба! зовой грани, т.е. общая точка не должна быть точкой касания ребра и линии сгиба),

линия сгиба может полностью располагаться внутри контура базовой грани (при этом одна или обе конечные точки линии сгиба могут лежать на ребрах грани).

156

Глава 89. Сгибы

Вспомогательная ось бесконечна. Поэтому при выборе оси в качестве линии сгиба не имеет значения, пересекается отрезок, изображающий эту ось, с контуром базовой гра! ни или нет (см. рис. 89.22).

Результат построения сгиба зависит от взаимного расположения базовой грани и линии сгиба. Общее правило: сгибается та часть детали, которой принадлежит базовая грань, или участок базовой грани, пересекающийся с линией сгиба или ее продолжением.

Если в качестве линии сгиба используется отрезок, ребро или сегмент ломаной, а сгиба! емая грань имеет сложную форму, то для корректного построения сгиба рекомендуется располагать линию сгиба так, чтобы она непосредственно проходила по всем участкам грани, которые должны быть согнуты.

На рисунках 89.20–89.22 показаны варианты сгибов листовой детали, построенные с по! мощью команды Сгиб по линии. В качестве базовой грани во всех представленных слу! чаях используется верхняя плоская грань; линия сгиба показана утолщенной.

а)

б)

в)

г)

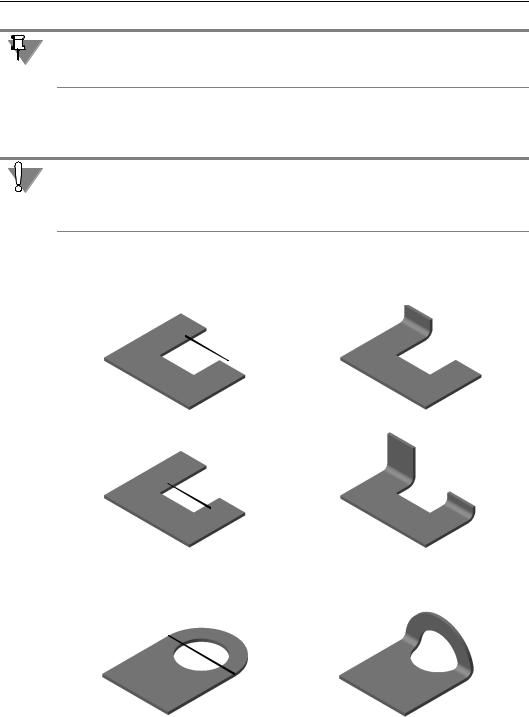

Рис. 89.20. Зависимость результата сгиба от положения линии сгиба: а), в) варианты положения линии сгиба, б), г) соответствующие результаты построения

а)

б)

Рис. 89.21. Сгиб детали с отверстием: а) положение линии сгиба, б) результат построения

157

Часть XIX. Детали из листового материала

а)

б)

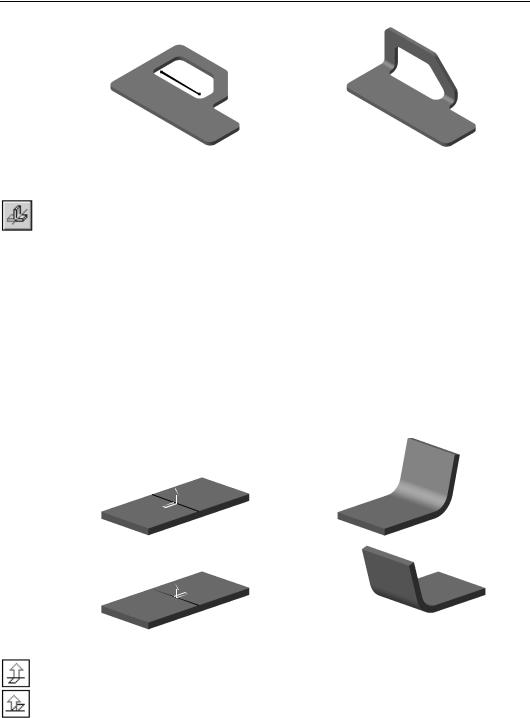

Рис. 89.22. Использование вспомогательной оси в качестве линии сгиба: а) расположение оси, б) результат построения

Чтобы согнуть листовую деталь по линии, вызовите команду Сгиб по линии.

Укажите базовую грань и линию сгиба.

Выберите направление отсчета и интерпретацию угла (см. раздел 89.3.1 на с. 140).

Укажите величину и способ задания радиуса сгиба (см. раздел 89.3.2 на с. 142).

Настройте освобождение угла (см. раздел 89.3.3 на с. 142).

Выберите состояние сгиба (см. раздел 89.3.4 на с. 143).

Настройте определение длины развертки сгиба (см. раздел 89.3.5 на с. 144).

89.5.1. Неподвижная сторона сгиба

При построении сгиба по линии в окне детали отображается фантомная стрелка (рис. 89.23). Она указывает прямое направление отсчета угла сгиба и его неподвижную сторону — ту часть базовой грани, положение которой при сгибе не изменится.

а)

б)

Рис. 89.23. Сгиб по линии: а) направление и неподвижная сторона, б) результат операции

Чтобы сделать неподвижной другую сторону, воспользуйтесь группой переключателей

Неподвижная сторона.

Изменение неподвижной стороны немедленно отражается на положении стрелки в окне модели.

158

Глава 89. Сгибы

89.5.2. Способ формирования сгиба

При построении сгиба по линии вы можете выбрать способ его формирования из списка Способ сгиба (табл. 89.6). В таблице показаны схемы построения сгибов для различных величин и направлений отсчета углов.

Табл. 89.6. Схема построения сгиба в зависимости от способа формирования*

Значение опции

Схема построения

Способ сгиба

По линии сгиба

Линия сгиба снаружи

Линия сгиба внутри

По касанию

159
