Глава 80. Общие свойства формообразующих элементов

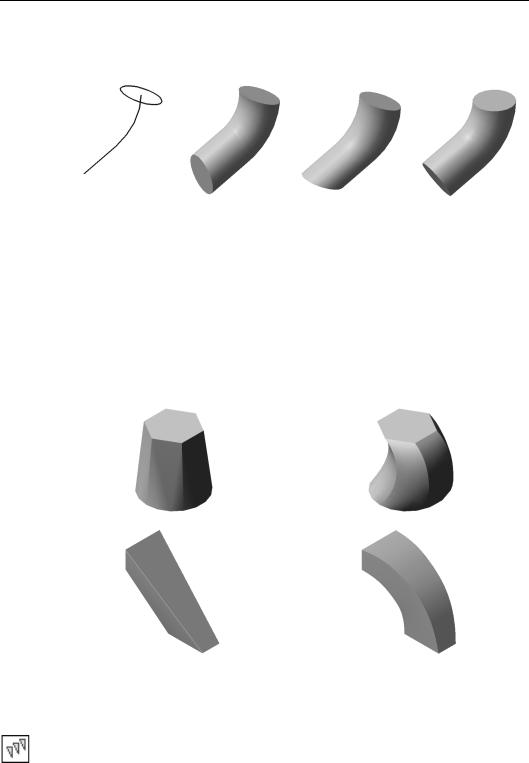

На рисунке 80.6 показано образование кинематического элемента при различной ориен! тации сечения относительно траектории (начальное положение эскиза и траектории во всех случаях одинаковое, результаты построения — разные).

Рис. 80.6. Кинематический элемент: а) эскизы сечения и траектории, б) перемещение сечения с сохранением угла наклона,

в) перемещение сечения параллельно самому себе, г) перемещение сечения ортогонально траектории.

80.4. Элемент по сечениям

При создании формообразующего элемента по сечениям используется несколько эски! зов. В них изображены сечения элемента.

В одном из эскизов, используемых при формировании элемента, может быть изображе! на направляющая, задающая профиль элемента по сечениям. Использование направля! ющей при построении элемента по сечениям необязательно.

а)

б)

Рис. 80.7. Элементы по сечениям: а) без направляющей; б) с направляющей

80.4.1. Указание сечений и направляющей элемента

Чтобы задать сечения элемента, активизируйте переключатель Сечения и укажите нуж! ные эскизы.

63

Часть XVIII.Приемы моделирования деталей

Перечень эскизов в порядке их указания появляется в окне Список сечений. В этом же порядке сечения будут соединены при построении элемента. Чтобы изменить порядок следования сечений или удалить какие!либо из них, воспользуйтесь кнопками над спис! ком.

При выборе сечений в окне детали указывайте их в точках (вершинах), которые должны последовательно соединяться. В этом случае при автоматической генерации пути (см. табл. 80.7) будет построено тело требуемой формы.

Чтобы задать направляющую элемента, активизируйте переключатель Осевая линия и укажите нужный эскиз.

80.4.2. Способ построения тела у крайних сечений

Вы можете задать направление касательных к элементу, проведенных через точки кон! туров в его крайних сечениях. Иными словами, вы можете изменить направление выхода элемента из первого сечения и направление входа элемента в последнее сечение. Для этого выберите требуемый вариант в списке Начальное сечение и Конечное сечение соответственно (см. табл. 80.6).

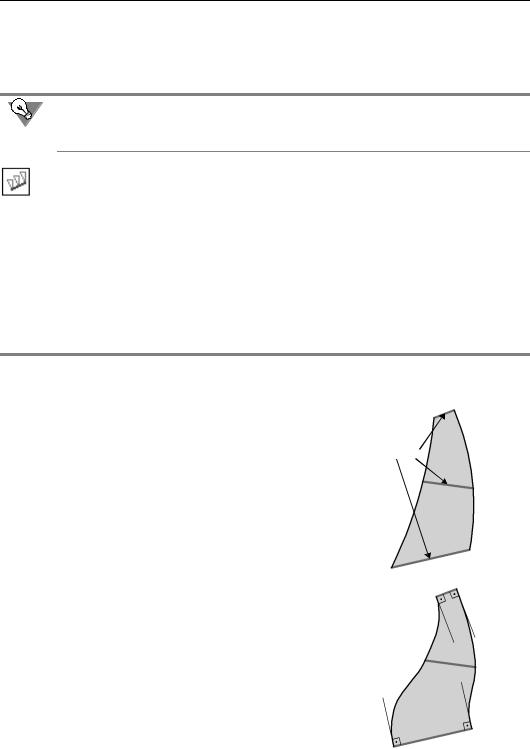

Табл. 80.6. Способы построения тела у начального и конечного сечения

Переключатель в

Особенности

Схема образования элемента

группе Траектория формирования элемента









По умолчанию

Указанные вершины сечений





соединяются сплайнами



третьего порядка.

Сечения

По нормали

Элемент формируется так,



чтобы плоскость,



касательная



к его поверхности вблизи



граничного (начального



или конечного) сечения,



была перпендикулярна



плоскости этого сечения.

64

Глава 80. Общие свойства формообразующих элементов

Табл. 80.6. Способы построения тела у начального и конечного сечения

Переключатель в

Особенности

Схема образования элемента

группе Траектория формирования элемента









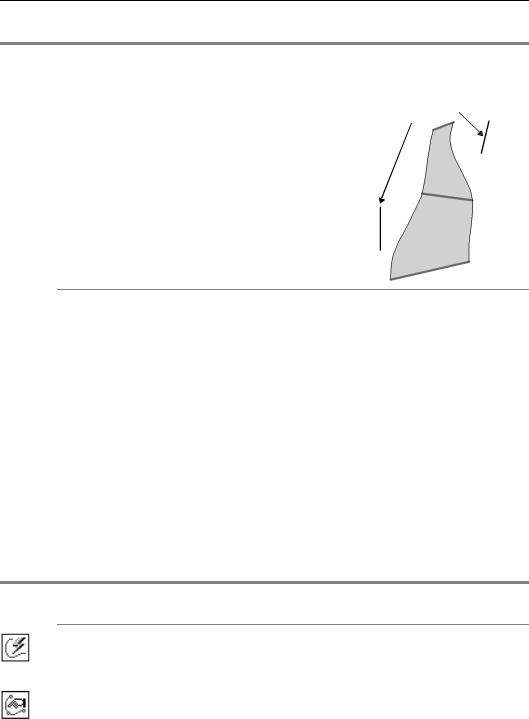

По объекту

Элемент формируется так,

Объекты, задающие направление



чтобы плоскость,

выхода из сечений

касательная к его поверхности вблизи

граничного эскиза, была параллельна

указанному прямолинейному объекту или нормали к указанному плоскому объекту.

Указание объекта, задающего направление выхода тела из крайних сечений

Если выбран способ построения тела у крайнего сечения По объекту, укажите этот объ! ект. Его название появится в справочном поле Вектор начального (конечного) сече ния.

80.4.3. Траектория соединения сечений

Одни и те же сечения можно соединить различными способами. Вы можете выбрать спо! соб генерации траектории, а также сделать ее разомкнутой или замкнутой.

Способ генерации траектории

Последовательность соединения сечений может быть указана вручную или определена автоматически. Для выбора нужного варианта активизируйте соответствующий пере! ключатель в группе Траектория (см. табл. 80.7).

Табл. 80.7. Варианты генерации траектории

Переключатель в Особенности формирования элемента группе Траектория

Автоматическая

Система автоматически определяет, какие точки сечений

генерация

соединять при построении элемента. Этот способ рекомендуется

траектории

использовать, если топология сечений одинакова (рис. 80.8).

Генерация

Эскизы последовательно соединяются по точкам, ближайшим к

траектории

точкам их указания (рис. 80.9).

по указанным



точкам







65

Часть XVIII.Приемы моделирования деталей

а)

б)

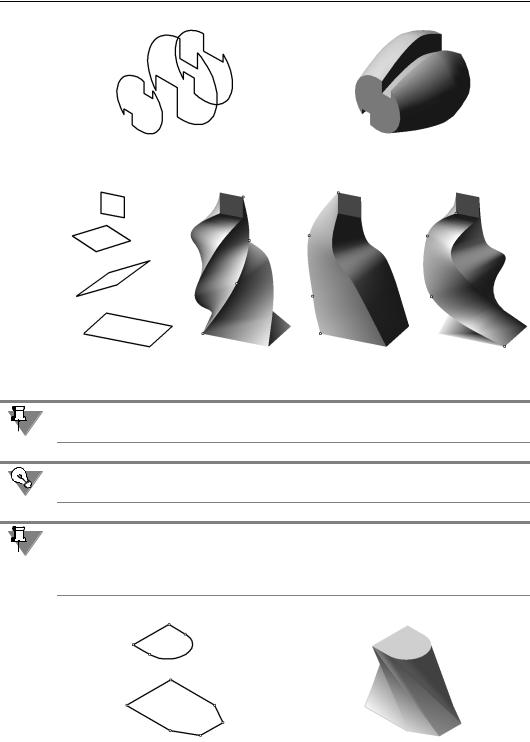

Рис. 80.8. Автоматическое соединение сечений

Рис. 80.9. Элементы, образованные путем соединения разных точек одинаковых сечений (соединенные точки выделены)

Если эскизы указываются в Дереве построения детали, срабатывает алгоритм автомати! ческой генерации пути.

Если сечения не выпуклые, указывайте путь вручную.

Если топология сечений сильно различается (например, в одном из них — треугольник, а в другом — пятиугольник), результат построения может не соответствовать ожидае! мому: может произойти «скручивание» элемента, появление дополнительных ребер (рис. 80.10).

а)

б)

Рис. 80.10. Автоматическое соединение сечений с разной топологией

66

Глава 80. Общие свойства формообразующих элементов

Для исправления ошибки, описанной в предыдущем замечании, отредактируйте сечения следующим образом:

1.Найдите сечение, контур в котором содержит наибольшее количество сегментов — гео! метрических примитивов (отрезков, дуг, сплайнов). Определите это количество.

2.Разбейте геометрические примитивы в остальных сечениях так, чтобы выполнялись два условия:

во всех сечениях должно оказаться одинаковое количество сегментов — геомет! рических примитивов. Оно должно быть равно количеству, определенному в п. 1.

точки разбиения должны лежать на предполагаемых ребрах элемента по сечени! ям.

О приемах разбиения геометрических объектов рассказано в Томе I (глава 33).

Результат построения элемента по преобразованным сечениям показан на рисунке 80.11.

а)

б)

Рис. 80.11. Дуга в верхнем сечении разбита на три сопрягающихся части.

В результате контур в сечении не изменился, а результат построения стал предсказуемым

Замкнутая или разомкнутая траектория

Чтобы выбрать вариант формирования траектории, активизируйте переключатель Ра зомкнутая или Замкнутая в группе Режим.

При создании замкнутой траектории соединяются сечения, которые были указаны пер! вым и последним.

Рис. 80.12. Разомкнутый и замкнутый элементы, построенные по одним и тем же сечениям

Если элемент замкнут, то способ его построения около всех сечений — По умолчанию (см. раздел 80.4.2).

67
