Часть XIX. Детали из листового материала

Рассмотрим примеры создания и перестроения отверстий, захватывающих сгибы, на примере детали, показанной на рис. 91.1.

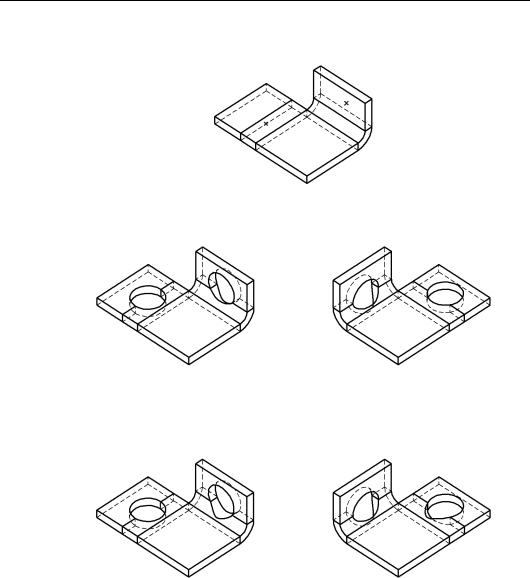

Рис. 91.1. Исходное состояние детали. Центры будущих отверстий (расположенные на невидимых гранях) обозначены «крестиками»

Перестроение отверстий, построенных По толщине, показано на рис. 91.2.

а)

б)

Рис. 91.2. Отверстия, построенные способом По толщине:

а) вид детали сразу после создания отверстий, б) результат изменения состояния сгибов

Перестроение отверстий, построенных На глубину, показано на рис. 91.3. Отверстия, построенные До грани, перестраиваются аналогично.

а)

б)

Рис. 91.3. Отверстия, построенные способом На глубину:

а) вид детали сразу после создания отверстий, б) результат изменения состояния сгибов

91.2.Вырез

Перед формированием выреза в детали необходимо создать на ее грани эскиз, изобра! жающий профиль этого выреза.

91.2.1.Требования к эскизу

В эскизе должен быть один контур.

Контур в эскизе должен быть замкнутым.

174

Глава 91. Отверстия

91.2.2. Формирование выреза

Вызовите команду Вырез в листовом теле.

Команда Вырез доступна, если выделен один эскиз (эскиз выреза).

В окне детали появится фантом выреза.

Выберите тип построения выреза. В группе Тип на вкладке Параметры Панели свойств активизируйте переключатель, соответствующий нужному типу построения. Правила построения для вырезов такие же, как для отверстий (см. табл. 91.1 на с. 172).

Укажите, какая часть детали должна быть отсечена при вырезании. Для этого активизи! руйте нужный переключатель в группе Результат операции на вкладке Вырезание.

Если активен переключатель Вычитание элемента, то будет удалена часть детали, на! ходящаяся внутри поверхности, образованной перемещением эскиза выреза (рис. 91.4, б).

Если активен переключатель Пересечение элементов, то будет удалена часть детали, находящаяся снаружи этой поверхности (рис. 91.4, в).

а)

б)

в)

Рис. 91.4. Результат построения выреза в листовой детали:

а) исходное состояние детали и эскиз выреза, б) вырез вычитанием, в) вырез пересечением

Чтобы подтвердить формирование выреза, нажмите кнопку Создать объект на Панели специального управления.

В детали появится вырез, а в Дереве построения — его пиктограмма.

Если вырез захватывает сгиб, то при изменении состояния сгиба (см. раздел 92.1 на с. 178) вырез перестраивается. Получившаяся в результате форма выреза зависит от способа его построения и от того, в каком состоянии находился сгиб во время создания выреза.

Рассмотрим варианты создания и перестроения вырезов, захватывающих сгибы, на при! мере детали, показанной на рис. 91.5.

175

Часть XIX. Детали из листового материала

Рис. 91.5. Исходное состояние детали. Эскизы вырезов (расположенные на невидимых гранях) показаны основной штриховой линией

Перестроение вырезов, построенных По толщине, показано на рис. 91.6.

а)

б)

Рис. 91.6. Вырезы, построенные способом По толщине:

а) вид детали сразу после создания вырезов, б) результат изменения состояния сгибов

Перестроение вырезов, построенных На глубину, показано на рис. 91.7. Вырезы, пост! роенные До грани, перестраиваются аналогично.

а) б)

Рис. 91.7. Вырезы, построенные способом На глубину:

а) вид детали сразу после создания вырезов, б) результат изменения состояния сгибов

176
