Глава 93. Массивы элементов

В массиве, созданном при включенной опции Геометрический массив, каждый экзем! пляр является точной копией исходного элемента.

Фаски и скругления, указанные в качестве исходных элементов массива, копируются только в том случае, если копируются элементы, на ребрах которых они построены.

Если при копировании условного обозначения резьбы копируется также элемент, грань которого ограничивает эту резьбу, то границей резьбы!копии будет грань!копия. В про! тивном случае резьба!копия будет ограничена той же гранью, что исходная резьба.

Особенности построения массивов, связанные с наличием в детали нескольких тел (см. раздел 90.6 на с. 109).

93.2.Массив по сетке

Вы можете создать массив элементов, расположив их в узлах параллелограммной сетки.

Для этого выделите исходные элементы и вызовите команду Массив по сетке.

93.2.1. Параметры сетки

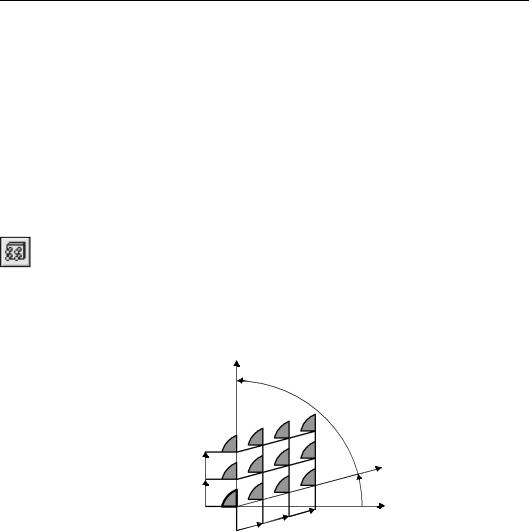

Параллелограммная сетка характеризуется направлением образующих ее векторов и расстоянием между ними (рис. 93.2). Началом координат сетки можно считать любую точку исходных объектов.







Вторая ось













Угол между осями







(угол раствора сетки)

Шаг





Первая ось





в направлении





Угол наклона





второй оси









первой оси













Х











Шаг в направлении







первой оси

Рис. 93.2. Схема образования параллелограммной сетки

Все значения параметров сетки при их вводе и редактировании немедленно отобража! ются на экране в виде фантома массива. Фантом позволяет визуально проконтролиро! вать правильность задания параметров.

Направление первой оси

По умолчанию направление первой оси сетки совпадает с осью X локальной системы ко! ординат, в которой производится копирование.

Вы можете изменить направление первой оси. Для этого введите в поле Наклон угол между этой осью и осью X локальной системы координат.

Кроме того, можно задать направление первой оси так, чтобы она была параллельна ка! кому!либо прямолинейному объекту. Для этого активизируйте переключатель Ось 1 и укажите нужный объект (ребро, ось, эскиз) в Дереве или в окне детали.

129

Часть XVIII.Приемы моделирования деталей

По умолчанию элементы массива располагаются относительно исходных элементов в направлении оси. Это — Прямое направление. Чтобы расположить элементы массива против оси, активизируйте переключатель Обратное направление в группе Направ ление 1.

Шаг сетки вдоль первой оси

Введите в поле N 1 количество копий в направлении первой оси.

Введите в поле Шаг 1 значение шага между копиями.

В группе Режим 1 активизируйте переключатель, соответствующий введенному значе! нию шага (см. табл. 93.1).

Табл. 93.1. Режим задания шага сетки

Значение опции

Способ задания шага

Режим







Шаг между

Значение шага воспринимается системой как расстояние между

соседними

соответствующими точками соседних копий в направлении оси*.

экземплярами

Этот вариант удобно использовать, если требуется разместить



определенное количество копий на известном расстоянии друг от



друга.

Шаг между

Значение шага воспринимается системой как расстояние между

крайними

соответствующими точками первой и последней копий в

экземплярами

направлении оси*.



Этот вариант удобно использовать, если требуется разместить на



участке известной длины определенное количество копий.







* Если количество копий в направлении оси равно двум, то результат пост!



роения одинаков при любом состоянии переключателя Режим.

Одинаковых результатов формирования массива можно добиться при разных состояни! ях переключателя Режим. Для этого нужно учитывать следующее соотношение:

L = (N – 1) * l , где

Lшаг между крайними экземплярами,

N — количество копий,

l— шаг между соседними экземплярами.

Направление второй оси

По умолчанию направление второй оси сетки задается углом между первой и второй осью. Введите нужное значение в поле Угол раствора.

Кроме того, можно задать направление второй оси так, чтобы она была параллельна ка! кому!либо прямолинейному объекту. Для этого активизируйте переключатель Ось 2 и укажите нужный объект (ребро, ось, эскиз). Поле Угол раствора станет недоступно для редактирования, в нем появится справочное значение угла между осями.

130

Глава 93. Массивы элементов

В группе Направление 2 активизируйте переключатель, соответствующий нужному по! ложению копий относительно исходных элементов в направлении второй оси — Пря мое направление или Обратное направление.

Шаг сетки вдоль второй оси

Параметры шага сетки вдоль второй оси аналогичны параметрам шага вдоль первой оси. Для их ввода используйте поля и переключатели N 2, Шаг 2 и Режим 2.

Копии внутри сетки

Элементы массива можно расположить во всех узлах сетки или только по ее периметру. Чтобы выбрать вариант размещения копий, активизируйте соответствующий переклю! чатель в группе Копии внутри (см. табл. 93.2).

Табл. 93.2. Управление копиями внутри сетки

Значение опции

Правила формирования

Результат построения

Копии внутри

массива









Оставлять копии

Элементы массива



внутри сетки

располагаются





во всех узлах сетки.



Удалять копии

Элементы массива

внутри сетки

располагаются только



по периметру сетки.

Вы можете исключить из массива любые конкретные экземпляры, а не только все экзем! пляры, расположенные внутри сетки (см. раздел 127.1.1 на с. 389).

93.2.2. Геометрический массив

При копировании по сетке можно ускорить создание и перестроение массива. Для этого включите опцию Геометрический массив. При формировании геометрического мас! сива копируются только грани и ребра исходных элементов. Копирование операций и их параметров не производится.

131
