- •1.1. Структура технологічної бази автосервісних підприємств
- •Структура виробничо-технічної бази пат
- •1.2. Класифікація автосервісного технологічного устаткування
- •1.3. Механізація технологічних процесів то та пр на пат
- •1.4. Фактори впливу механізації на процеси то та пр
- •Контрольні запитання
- •2.1. Типи мийно-очисного обладнання підприємств автомобільного транспорту
- •2.2. Струминні мийниці
- •Для легкових автомобілів з рухливим робочим органом:
- •Технічна характеристика струминної мийниці високого тиску з нагрівом води (типу hds Super m eco)
- •2.3. Установки для мийки автомобілів с рухомим порталом
- •2.4. Гідродинаміка струминного очищення поверхонь
- •2.5. Насосні установки для мийки автомобілів
- •2.6. Насосні станції мийних установок
- •2.7. Насадки гідрантів струминних установок
- •2.8. Гідранти мийних установок
- •2.9. Струминні камерні мийні установки
- •2.10. Енергетична оцінка струминних мийних машин
- •2.11. Щіткові установки для миття автомобілів
- •2.12. Струминно-щіткові мийні установки
- •2.13. Автомобільні сушильні установки
- •2.14. Обладнання для механізованої мийки вузлів і агрегатів
- •2.15. Установки для миття деталей автомобільних агрегатів
- •2.16. Водоочисні споруди мийних установок
- •2.17. Флотаційно-мийна установка для автосервісу
- •2.18. Розрахунок очисних споруджень автомийних установок
- •2.19. Очищення деталей кісточковим дрібняком
- •2.20. Пневматичні піскоструминні установки
- •Контрольні запитання
- •3.1. Типи автосервісного підйомно-оглядового обладнання
- •3.2. Гаражні оглядові канави
- •І траншейної (в) оглядових канав
- •3.3. Естакади для огляду автомобілів
- •3.4. Гаражні домкрати
- •Значення допускаємих питомих тисків
- •3.5. Типи підйомників для обслуговування автомобілів
- •3.6. Гаражні гідравлічні підйомники для автомобілів
- •Клапани; 6 – гідророзподільник; 7 – напірний клапан; 8 – гідронасос;
- •3.7. Електромеханічні гаражні підйомники
- •Одностояковий підйомник
- •Електромеханічного підйомника
- •3.8. Електричні й гідравлічні піднімальні пристрої для спеціальних стендів
- •Для проведення слюсарних робіт
- •Під «розвал-сходження»
- •Електрогідравлічного підйомника під «розвал-сходження»
- •С додатковим підйомником
- •3.9. Колонні підйомники для вантажних автомобілів і автобусів
- •Колонних підйомників для підйому навантажувачів
- •3.10. Перекидачі для легкових автомобілів
- •Контрольні запитання
- •4.1. Типи підйомно-транспортного обладнання підприємств автомобільного транспорту
- •Підвісне підйомно-транспортне обладнання, використовуване при ремонті агрегатів автомобілів
- •Напільне підйомно-транспортне обладнання, використовуване при ремонті агрегатів автомобілів
- •4.2. Вантажопідйомні механізми
- •4.3. Розрахунок основних параметрів підйомного механізму
- •Тип і кратність поліспаста
- •Значення коефіцієнтів [Кк] та е для талі
- •4.4. Поворотні стрілові крани з зовнішніми опорами
- •4.5. Однобалкові мостові крани
- •4.6. Конвейєри для переміщення автомобілів при то та пр
- •4.7. Несучі конвейєри для переміщення автомобілів
- •Несучий на колесах, Несучий на колесах, Несучий з вивішеними
- •4.8. Тягнучі конвейєри
- •4.9. Кругові конвейєри для обслуговування автомобілів
- •4.10. Підвісні конвейєри для транспортування агрегатів
- •4.11. Розрахунок конвейєрів для переміщення автомобілів
- •4.12. Ручні візки для транспортування агрегатів автомобілів
- •Контрольні запитання
- •5.1. Типи мастильно-заправного обладнання підприємств автомобільного транспорту
- •5.2. Обладнання для заправлення маслом двигунів
- •5.3. Установка для зливу/відкачки масла
- •5.4. Установки для заправлення трансмісійним маслом
- •Установка 3161
- •5.5. Нагнітачі пластичних мастил
- •5.6. Обладнання для заправки гальмівною рідиною
- •Параметри установок для прокачування гідрогальм
- •5.7. Повітророздавальне обладнання
- •Автоматична колонка с-411
- •5.8. Автоматична повітророзподільна колонка
- •5.9. Обладнання для протикорозійної обробки
- •5.10. Обладнання станцій скрапленого нафтового газу
- •Заправочної станції скрапленого нафтового газу
- •5.11. Обладнання станцій стиснутого природного газу
- •Автомобілів стиснутим природнім газом
- •Для заправляння автомобілів стиснутим природним газом
- •Контрольні запитання
- •6.1. Пневматичні системи підприємств автосервісу
- •Стисненого повітря
- •6.2. Автосервісні компресорні установки
- •Забезпечення потреб станцій технічного обслуговування автомобілів
- •6.3. Багатоступінчасте стиснення повітря
- •І зображення процесу стиску в т, s-діаграмі (б)
- •6.4. Елементи пневматичних автосервісних систем
- •Пристрій автоматичного видалення конденсату (в)
- •Електронний пристрій автоматичного видалення конденсату (б)
- •6.5. Розрахунок пневмосистем підприємств автосервісу
- •6.6. Пневматичний інструмент роторного типу
- •6.7. Пневматичні ножиці для листового металу
- •6.8. Пневматичні інерційно-ударні гайковерти
- •6.9. Пневматичне обладнання ударного типу
- •Параметри пневматичного молотка
- •Контрольні запитання
- •7.1. Діагностичні параметри тягово-економічних властивостей
- •Діагностичні параметри автомобілів у цілому
- •7.2. Засоби технічного діагностування тягових
- •7.3. Діагностування тягово-економічних властивостей
- •Технічні характеристики стендів тягових якостей
- •Фірми «Hofmann» (Німеччина), мод. Dynatest-112
- •Технічна характеристика стендів мод. Dynatest
- •7.4. Інерційні стенди визначення тягових властивостей автомобілів
- •7.5. Будова динамічного роликового стенду моделі м-108
- •7.6. Режими функціонування роликового стенда м-108
- •7.7. Функціональні можливості стенда м-108
- •7.8. Вибір параметрів роликового блоку стенда тягових властивостей
- •Розрахунок довжини роликів і відстаней між їхніми торцями провадять за схемою (рис. 7.9).
- •Контрольні запитання
- •Розділ 8 обладнання для діагностування двигуна
- •8.1. Засоби діагностування двигунів автомобілів
- •8.2. Мотор-тестери автомобільних двигунів
- •8.3. Діагностування двигунів з комп’ютерним керуванням
- •8.4. Засоби діагностування систем живлення двигунів
- •Форсунок дизельних двигунів
- •8.5. Витратоміри палива двигунів автомобілів
- •Технічні характеристики вимірників витрати палива
- •8.6. Діагностування стану кривошипно-шатунних механізмів
- •8.7. Методи визначення викидів шкідливих речовин
- •З відпрацьованими газами автомобіля
- •8.8. Аналізатори задимленості дизельних двигунів
- •Гранично припустимі норми димності відпрацьованих газів
- •У значення коефіцієнта поглинання
- •8.9. Обладнання дільниці то і ремонту газової апаратури
- •Працюючого на скрапленому нафтовому газі
- •Та ремонту газової апаратури автомобілів
- •8.10. Методи перевірки газової апаратури
- •Контрольні запитання
- •9.1. Призначення засобів діагностування трансмісії
- •9.2. Визначення кутових зміщень в агрегатах трансмісії
- •9.3. Пристрій для контролю муфти зчеплення
- •9.4. Діагностування агрегатів трансмісії на роликових стендах
- •9.5. Віброакустичні засоби діагностування агрегатів
- •9.6. Стенди для діагностування коробок передач автомобілів
- •Для діагностування коробок передач
- •Для діагностування коробок передач
- •Синхронізаторів автомобільних коробок передач
- •9.7. Діагностування ведучих мостів автомобілів
- •Контрольні запитання
- •10.1. Призначення засобів діагностування ходової частини
- •10.2. Діагностування зазорів в ходовій частині автомобілів
- •У шкворневих з’єднаннях:
- •10.3. Обладнання для діагностування підвіски автомобілів
- •10.4. Стенди для діагностування амортизаторів на автомобілі
- •Для перевірки амортизаторів
- •10.5. Стенд контролю жорсткості шин автомобільних коліс
- •У шині без розкриття вентиля:
- •10.6. Обладнання для балансування коліс автомобілів
- •Технічні характеристики верстатів для балансування коліс, знятих з автомобіля
- •І вантажних автомобілів, мод. L-38 фірми «семв» (Італія)
- •Контрольні запитання
- •11.1. Вимірники люфтів і сил тертя в кермовому приводі
- •Регламентовані зусилля навантажувального пристрою
- •11.2. Стенди для перевірки кутів виставлення керованих коліс
- •11.3. Площадкові стенди для діагностування установки
- •Для діагностування виставлення коліс автомобілів
- •У динамічному режимі:
- •11.4. Стенди визначення кутів виставлення керованих коліс
- •Автомобіля в статичному режимі з використанням:
- •Автомобіля в статичному режимі з використанням:
- •11.5. Електронні стенди виміру кутів установки керованих коліс
- •Установлення коліс
- •Контрольні запитання
- •12.1. Методи діагностування гальм автомобілів
- •Гальм автомобілів
- •12.2. Обладнання для діагностування гальм на дорозі
- •12.3. Стенди для визначення гальмівних якостей автомобілів
- •12.4. Силові роликові стенди для діагностування гальм
- •Технічні характеристики стендів для діагностування гальм автомобілів
- •12.5. Інерційні роликові стенди для діагностування гальм
- •12.6. Функціональні якості інерційного роликового стенда
- •12.8. Вимірювання діагностичних параметрів на стендах
- •Інерційного стенда для перевірки гальм автомобілів
- •12.9. Платформні інерційні гальмівні стенди
- •12.10. Автоматизований гальмівний стенд
- •12.11. Засоби діагностування опорно-розтискної системи гальм
- •Контрольні запитання
- •13.1. Характеристика засобів діагностування
- •13.2. Обладнання типової електротехнічної дільниці пат
- •Основне технологічне обладнання електротехнічної дільниці
- •13.3. Обладнання для контролю стану акумуляторів
- •Температурні поправки до показань денсиметра
- •Та вимірювання напруги акумулятора під навантаженням (б)
- •13.4. Прилади для діагностування генераторів і стартерів
- •І реле-регуляторів:
- •13.5. Перевірка систем запалювання двигунів
- •13.6. Пристрої для перевірки контрольно-вимірювальних приладів
- •13.7. Засоби діагностування систем освітлення автомобілів
- •13.8. Обладнання для діагностування електронних систем атз
- •Використовуване при діагностиці
- •13.9. Самодіагностика електронних систем автомобілів
- •Контрольні запитання
- •14.1. Методи випробування агрегатів автомобіля
- •14.2. Навантажувальні пристрої стендів для випробувань двигунів
- •14.3. Обладнення для випробувань коробок передач автомобілів
- •14.4. Обладнання для випробувань ведучих мостів автомобілів
- •Стенда випробування мостів
- •14.5. Устаткування для випробувань карданних передач
- •Для випробувань карданних передач трансмісій автомобілів
- •Автомобілів при перемінних навантаженнях
- •14.6. Випробування ресор автомобілів
- •14.7. Випробування автомобільних амортизаторів
- •14.8. Стенди для випробувань гальмівних механізмів коліс
- •Для випробувань гальмових механізмів автомобілів
- •Контрольні запитання
- •15.1. Обладнання для технічного обслуговування шин
- •15.2. Типове оснащення шиноремонтних дільниць
- •І дільниці ремонту камер автотранспортного підприємства:
- •15.3. Стенди для демонтажу та монтажу шин автомобілів
- •Для демонтажу (монтажу) шин легкових автомобілів:
- •Вантажних автомобілів моделі ш-509:
- •Технічні характеристики шиномонтажних стендів моделей monty
- •Моделі monty: 12 se, 22 se, 32 se, pro «hofmann» (Німеччина)
- •Модель м-70 фірми «bejssbarth» (Німеччина)
- •Технічна характеристика шиномонтажного стенда моделі м-70
- •15.4. Засоби для ремонту камер автомобільних коліс
- •15.5. Борторозширювачі шин з пневматичним підйомником
- •Технічні характеристики борторозширювачів
- •15.6. Ремонт місцевих пошкоджень шини
- •Ушкоджень протекторної й бічної частини шин
- •15.7. Пристрій для накачки безкамерних шин
- •15.8. Обладнання для клеймування автомобільних шин
- •Контрольні запитання
- •16.1. Типи розбірно-складального обладнання
- •Технічна характеристика гайковертів
- •16.2. Гаражні інерційно-ударні гайковерти
- •16.3. Універсальний ключ для фланців і маточин
- •16.4. Знімач для випресування півосей заднього ведучого мосту
- •16.5. Пристосування для зняття пружин передньої підвіски
- •16.6. Обладнання для розбирання вузлів рульового керування
- •Передньої підвіски
- •16.7. Гвинтові знімачі
- •Технічна характеристика гідравлічного преса моделі 2135-1м
- •Контрольні запитання
- •17.1. Тенденції розвитку автосервісу з ремонту кузовів
- •17.2. Класична й шаблонова системи виправлення кузовів
- •17.3. Пересувні стенди для правки кузовів автомобілів
- •17.4. Контроль геометрії кузова вимірювальними пристроями
- •17.5. Обладнання ділянки ремонту кузовів автомобілів
- •17.6. Стенди для рихтування кузовів легкових автомобілів
- •Фірми celette (Франція)
- •17.7. Інструменти для виправлення деформованих ділянок кузовів
- •Для виправлення деформованих ділянок кузовів автомобілів
- •Ділянок кузовів автомобілів
- •17.8. Обладнання для гнуття та різки листового металу
- •17.9. Зварювальне обладнання для ремонту кузовів
- •17.10. Обладнання для ремонту зварюванням рам автомобілів
- •Контрольні запитання
- •18.1. Технологічний процес фарбування автомобілів
- •18.2. Інструменти для фарбування і шпатлювання
- •18.3. Устаткування з пневматичним розпиленням фарби
- •18.4. Установки для безповітряного розпилення фарб
- •Для нанесення лакофарбових матеріалів
- •18.5. Докрашування кузовів в електричному полі
- •18.6. Будова фарборозпилювачів
- •18.7. Фарбозмішувальні установки для підбору кольору
- •18.8. Будова фарбувальних камер для кузовів автомобілів
- •(Угорської фірми «Афіт»)
- •Технічні характеристикифарбувально-сушильної камери моделі sb-7427
- •18.9. Способи сушіння лакофарбових покриттів
- •18.10. Сушильні установки для частково окрашеного
- •18.11. Пости протикорозійного покриття кузова автомобіля
- •С установкою с-612
- •Для нанесення протикорозійних покриттів мод. 183м:
- •Контрольні запитання
- •19.1. Типи силових механізмів технологічного обладнання
- •19.2. Передавальні механізми гаражного устаткування
- •19.3. Кулачкові механізми автосервісного обладнання
- •19.4. Фрикційні передачі технологічного обладнання
- •Передачі
- •19.5. Черв’ячні передачі автотранспортного устаткування
- •Значення коефіцієнтів тертя f і кута тертя
- •19.6. Механізми переривчастого руху
- •З неповнозубими колесами
- •19.7. Розрахунок гвинтових силових передач
- •Контрольні запитання
- •20.1. Ручні приводи гаражного обладнання
- •Сила й швидкість руху руки робітника
- •20.2. Електромеханічні приводи технологічного
- •Трьохфазні асинхронні, короткозамкнуті двигуни серії 4а (гост 19523-74)
- •20.3. Механічні характеристики машин технологічного
- •Електричного двигуна
- •20.4. Керування параметрами електроприводів змінного струму
- •Двигуном, керованим ееп з роздільними керованим випрямлячем і інвертором
- •20.5. Рівняння руху та механічна характеристика електропривода
- •20.6. Гідравлічні приводи технологічного обладнання
- •Технічні характеристики роторних насосів
- •Основні параметри гідроциліндрів
- •20.7. Розрахунок основних параметрів об’ємного гідроприводу
- •Відношення між довжиною ходу s штока і діаметром гідроциліндра d
- •20.8. Пневматичні приводи технологічного обладнання
- •Пневматичний привід
- •20.9. Комбіновані приводи гаражного обладнання
- •Контрольні запитання
- •21.1. Аналіз оснащеності підприємства технологічним
- •Перелік основного технологічного устаткування із зазначенням ланковості
- •21.2. Критерії вибору технологічного обладнання
- •Оптимальні рівні механізації для підприємств автомобільного транспорту середньої потужності
- •21.3. Вибір і складання табеля необхідного обладнання
- •21.4. Розрахунок кількості необхідного технологічного обладнання
- •21.5. Оцінка технічного рівня устаткування
- •Контрольні запитання
- •Література
- •Технологічні нормативи
- •Ефективні річні фонди часу роботи технологічного обладнання і робочих постів то та пр
- •Коефіцієнти завантаження основного технологічного обладнання автопідприємств
- •Значення коефіцієнтів нерівномірності завантаження постів
- •Видавництво
- •Харківського національного автомобільно-дорожнього університету
- •Видавництво хнаду, 61200, Харків-мсп, вул. Петровського, 25.
- •Тел. /факс: (057)700-38-72; 707-37-03, e-mail: rio@khadi.Kharkov.Ua
В
Рис. 10.4. Стенд
для перевірки амортизаторів Elkon L-100
Рис. 10.5. Пульт
індикації
комбінованого стенда
«Boge»
Для перевірки амортизаторів
Працездатність амортизаторів, знятих з автомобіля, визначають на спеціальному стенді за ступенем гасіння коливань підвіски.
Стенд Elkon L-100 стаціонарного типу, електромеханічний (рис. 10.4). Індикація результатів вимірів здійснюється на цифровому індикаторі та реєструється у вигляді діаграми на паперовій стрічці самописа. Виміряються амплітуда коливань, частота проходження імпульсів і інтенсивність їхнього загасання.
До складу стенду входять рухома площадка та пульт індикації. Рекомендується пост для перевірки амортизаторів комплектувати двома рухомими площадками. Потужність приводних електродвигунів 2×1,5 кВт. Навантаження на кожну рухому площадку 2…17 кН.
Стенди фірми «Boge» випускаються в Німеччині (рис. 10.5).
Ці стенди мають хід кривошипа ±9 мм, частоту обертання вала приводного електродвигуна 945 об/хв, мінімальне навантаження на вісь 600 Н, максимальну – 4,5 кН, споживану потужність 1,4 кВт.
10.5. Стенд контролю жорсткості шин автомобільних коліс
Контроль тиску повітря здійснюється при кожному технічному обслуговуванні. Пристосування для контролю тиску повітря у шині без розкриття вентиля наведене на рис. 10.6.
а
б
Рис. 10.6. Пристосування для контролю тиску повітря
У шині без розкриття вентиля:
а – установка автомобіля; б – вимір тиску; 1 – покажчик тиску; 2 – опорна плита; 3 – несуча плита; 4 – рухомий упор; 5 – нерухливий упор; 6 – датчики переміщень; 7 – балансир; 8 – пневмокамера
Знижений тиск у шинах приводить до руйнування корду, розриву боковин, підвищеному зношуванню країв протектора, до швидкого виходу з ладу камер. Підвищений тиск знижує комфортність їзди, підвищує динамічне навантаження на елементи ходової частини, прискорює зношування середньої частини протектора. Має місце підвищене або нерівномірне зношування протектора, ушкодження покришок – глибина канавок протектора менше припустимої, наявність "плямистого" зношування, різні ушкодження покришок, у т.ч. наскрізні порізи, розриви, спучування й т.д.
10.6. Обладнання для балансування коліс автомобілів
Нерівномірний розподіл матеріалу по профілю покришки приводить до розбіжності центра мас колеса з його геометричною віссю. Розрізняють статичну й динамічну неврівноваженість коліс. При статичній неврівноваженості центр маси колеса не збігається з віссю його обертання. Динамічна неврівноваженість характеризується нерівномірним розподілом маси вздовж ширині колеса, внаслідок чого створюється додатковий момент сил при обертанні колеса, який викликає його коливання.
Згідно технічних умов заводів-виготовлювачів шина вантажного автомобіля може мати статичний дисбаланс, який дорівнює добутку 0,5…0,7 % маси шини на її радіус, легкового 1000…2000 гсм. Тому змонтоване й накачане колесо необхідно відбалансувати.
Для усунення дисбалансу коліс провадять їх статичне, а якщо цього недостатньо, то й динамічне балансування, використовуючи при цьому свинцеві тягарці із пластинчастими притисками.
На рис. 10.7 показана схема статичного балансування колеса за допомогою найпростішого пристосування, яке забезпечує балансування при горизонтальному положенні колеса (існують пристосування для статичного балансування з вертикальним положенням колеса). За рахунок «точкового» контакту пристосування 2 (тримачі колеса) з опорою3, колесо відразу ж нахилиться по радіальній осі колеса, яка проходить через «важке місце», під дією силиР2. Для ліквідації неврівноваженості необхідно встановити тягарець, відповідної маси, на диск колеса з діаметрально протилежної сторони в місціА (причому неважливо – зверху або знизу).
Рис. 10.7. Схема статичного балансування колеса:
1 – колесо; 2 – пристосування; 3 – опора; 4 – центр мас
Але статичне балансування не усуває неврівноваженість від моменту, створюваного парою відцентрових сил P1(рис. 10.8), який виникає при обертанні колеса й прагне нахилити його разом з настановним пристосуванням і його віссю. Досить зробити крейдову оцінку на осі, у місці її найбільшого відхилення (биття) і встановити в цій площині що врівноважує грузик. Якщо його маса буде занадто велика, то її варто розділити навпіл і встановити в місцяхА два тягарці.
Рис. 10.8. Схема динамічного балансування колеса:
1 – колесо; 2 – пристосування; 3 – крейда; 4 – опора
Таким чином, відмінність динамічного балансування від статичного полягає в тому, що, обертаючи колесо, прагнуть за допомогою тягарців повністю зрівноважити всі моменти та сили ваги.
На СТОА й ПАТ знайшли застосування два типи балансувальних верстатів: на одних балансують колеса, зняті з автомобіля, на інші балансують колеса безпосередньо на автомобілі.
Стенди першого типу застосовують при ремонтних і шиноремонтних роботах, а також під час ТО автомобілів. Стенди другого типу – при діагностуванні автомобілів на спеціалізованих діагностичних постах (станціях, ділянках), на постах заявочного діагностування, а також під час ТО автомобілів.
Для балансування існують стаціонарні стенди К-121, AMR-5 і інші потребуючі зняття колеса з автомобіля, а також пересувні (підкатні) стенди К-125, EWK-15V і інші, які дозволяють здійснювати балансування колеса безпосередньо на автомобілі. Усувають дисбаланс спеціальними балансувальними грузиками, які закріплюються на закраїнах обода в найбільш легких частинах колеса.
Стенди для статичного балансування коліс автомобілів. Статичний дисбаланс можна усунути без стенда. Колесо встановлюють на легко обертову маточину. Важка маса колеса опуститься донизу. На протилежну сторону шляхом підбору установлюють тягарці доти, поки колесо стане нерухомим у будь-якому положенні. Цей спосіб можна рекомендувати для балансування коліс (особливо передніх) автобусів і вантажних автомобілів, а також для наварних шин, надмірний дисбаланс яких може зашкодити обладнанню.
Статичне балансування знятих з автомобіля коліс провадяться на балансувальних верстатах. Колесо кріпиться до маточини, вісь обертання якої розташована горизонтально. Колесо обертають легким поштовхом спочатку в одну, а потім в іншу сторону до повної зупинки, відзначаючи крейдою нижні точки для обох випадків. Розбіжність, позначених крейдою точок, відбувається внаслідок наявності моменту сил тертя в підшипниках вала колеса.
Визначивши найбільше «важке» місце колеса, що перебуває між цими точками, закріпляють на протилежній («легкій») частині обода балансувальний тягарець, який врівноважує незбалансовану масу колеса.
Однак статичне балансування не у всіх випадках усуває незбалансованість колеса. Іноді після нього виникає динамічна неврівноваженість або динамічний дисбаланс. Динамічна неврівноваженість не може бути виявлена в статичному стані, вона проявляє себе тільки при обертанні колеса. На балансувальному верстаті спочатку роблять статичне балансування описаним вище способом, після чого приступають до динамічного.
Сучасні стаціонарні стенди забезпечують комплексне балансування без поділу на статичне та динамічне. Спочатку визначаються найлегше місце й необхідна маса балансувальних грузиков по зовнішній напівплощині колеса, потім – по внутрішній. На деяких моделях стендів визначення дисбалансу по кожній напівплощині відбувається одночасно.
Стаціонарні стенди комплексного балансування коліс. Принцип роботи стаціонарних балансувальних стендів наступний: колесо закріплюють на валу стенда (рис. 10.9) і розкручують до швидкості 650…800 об/хв. Від незбалансованих мас колеса виникає повертаючий момент, у результаті чого вал стенда здійснює коливання: горизонтальні, вертикальні або конусоподібні (залежно від конструкції стенда). Амплітуда цих коливань залежить від значення дисбалансу. Вона реєструється спеціальними датчиками, виводиться на приладову дошку, визначаються положення та маса балансувальних тягарців.

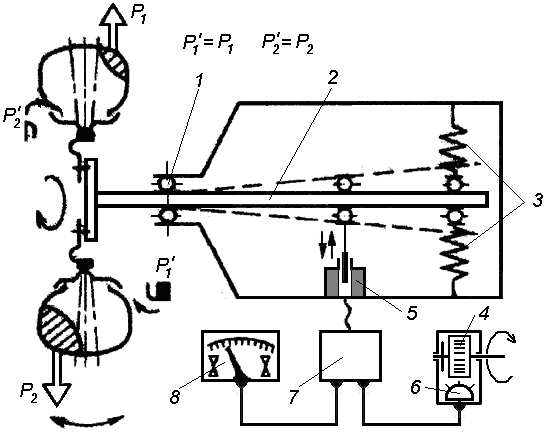

Рис. 10.9. Схема роботи динамічного балансувального стенда:
P1, Р2 – незбалансовані маси шини ( P1 Р2 );
P1’, Р2’ – маси балансувальних грузиків
Неврівноважена маса колеса, за рахунок різниці відцентрових сил, викликає механічні коливання вала 2 (рис. 10.9), встановленого на опорах1, які за допомогою коливної системи3, з опозитно розташованими пружинами, передаються на індукційний датчик5, який перетворює їх в електричні імпульси, що надходять в електронно-вимірювальний блок7, де вони перетворяться у відповідну напругу, яка подається на вимірювальний прилад8.
Залежно від тривалості імпульсу на шкалі відображається значення неврівноважених мас (у грамах), положення яких на колесі визначається за допомогою градуйованого диска 4,що обертається синхронно з випробуваним колесом і стробоскопічної лампи6 – момент спалаху лампи відповідає крайньому нижньому положенню неврівноваженої маси колеса, а за рахунок стробоскопічного ефекту, воно фіксується на градуйованому диску, визначаючи точне місце дисбалансу на колесі. При статичному балансуванні колеса (яке варто проводити перед динамічним), вал верстата роз’єднують із приводом, і провадять його, як було описано вище, за умови вертикального розташування колеса. Балансування тягарцями ведеться у двох площинах: при динамічному балансуванні – у зовнішній, при статичній – у внутрішній.
В ПАТ широко використовують стаціонарні, електромеханічні верстати з елементами електроніки. Вони мають високу точність виміру, безпечні в експлуатації. Всі сучасні верстати цього типу, для балансування знятих коліс, забезпечують динамічне балансування із зазначенням місця максимального дисбалансу. На більшості моделей цих верстатів можна здійснювати й статичне балансування. Конструкція такого верстата наведена на рис. 10.10.
Рис. 10.10. Верстат для балансування коліс мод. 121:
1 – корпус верстата; 2 – електродвигун; 3 – пасова передача; 4 – гальмо; 5 – балансувальний механізм; 6 – резонансний індикатор;
7 – рукоятка рухомого кулака; 8 – педаль відключення
і зупинки балансирного вала
Основні вузли верстата: корпус 1, підвіска з валом, на якому встановлюється колесо на планшайбі, рухома опора (сприймаюча коливання вала), електродвигун2з пасовою передачею3, на веденому шківі якої є шкала для визначення кута положення дисбалансних мас при обертанні колеса, механізм стопоріння підвіски4при розкручуванні вала з колесом, блок вимірів, індукційний датчик і т.д.
У табл. 10.1 наведені технічні дані верстатів для балансування коліс, знятих з автомобіля.
Таблиця 10.1
