Геометрические установки
8.2 Выбор рабочей плоскости (G17/G18/G19)
8.2Выбор рабочей плоскости (G17/G18/G19)
Функция
Посредством указания рабочей плоскости, в которой должен быть изготовлен желаемый контур, одновременно устанавливаются следующие функции:
●Плоскость для коррекции радиуса инструмента.
●Направление подачи для коррекции длин инструмента в зависимости от типа инструмента.
●Плоскость для круговой интерполяции.
;
*
=
̶͕͇͇͋͞
*
*
<
̶͕͇͇͋͞
Синтаксис
G17/G18/G19 ...
̶͕͇͇͋͞
Основы |
|
Справочник по программированию, 02/2012, 6FC5398-1BP40-3PA0 |
179 |
Геометрические установки
8.2 Выбор рабочей плоскости (G17/G18/G19)

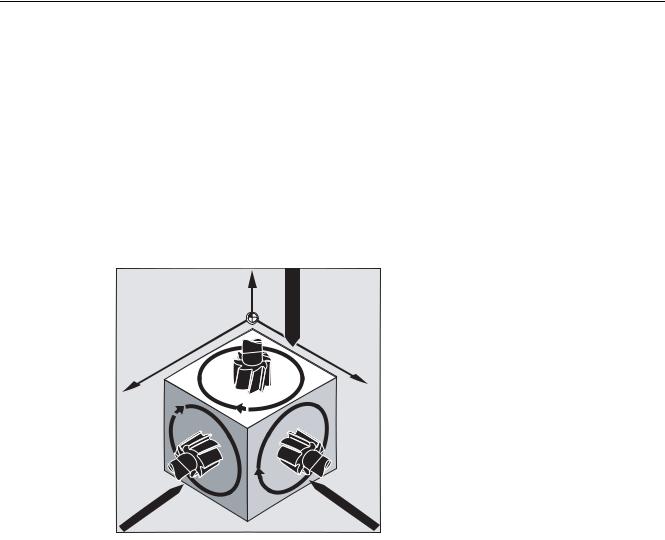

Значение
G17: Рабочая плоскость X/Y
Направление подачи Z выбор плоскости 1-ой – 2-ой геометрической оси G18: Рабочая плоскость Z/X
Направление подачи Y выбор плоскости 3-ей – 1-ой геометрической оси G19: Рабочая плоскость Y/Z
Направление подачи Х выбор плоскости 2-ой – 3-ей геометрической оси
Примечание
В первичной установке для фрезерования предустановленна G17 (плоскость X/Y), а для токарной обработки - G18 (плоскость Z/X).
При вызове коррекции траектории инструмента G41/G42 (см. главу "Коррекции радиуса инструмента (Страница 305)") рабочая плоскость должна быть указана, чтобы СЧПУ могла исправить длину и радиус инструмента.
Пример
"Классический" метод при фрезеровании:
1.Определить рабочую плоскость (G17 основная установка для фрезерования).
2.Вызвать тип инструмента (T) и значения коррекции инструмента (D).
3.Включить коррекцию траектории (G41).
4.Запрограммировать движения перемещения.
Программный код |
Комментарий |
|||
N10 |
G17 T5 |
D8 |
; Вызов рабочей плоскости X/Y, вызов инструмента. |
|
|
|
|
|
Коррекция длин осуществляется в направлении Z. |
N20 |
G1 |
G41 |
X10 Y30 Z-5 F500 |
; Коррекция радиуса осуществляется в плоскости |
|
|
|
|
X/Y. |
N30 |
G2 |
X22.5 Y40 I50 J40 |
; Круговая интерполяция/коррекция радиуса |
|
|
|
|
|
инструмента в плоскости X/Y. |
|
Основы |
180 |
Справочник по программированию, 02/2012, 6FC5398-1BP40-3PA0 |
Геометрические установки
8.2 Выбор рабочей плоскости (G17/G18/G19)
Дополнительная информация
Общая информация
Рекомендуется установить рабочую плоскость G17 до G19 уже в начале программы. В первичной установке для токарной обработки G18 предустановленна плоскость Z/X.
Токарная обработка:
<
*
;
*
*
=
СЧПУ для вычисления направление вращения необходимо указание рабочей плоскости (см. круговую интерполяцию G2/G3).

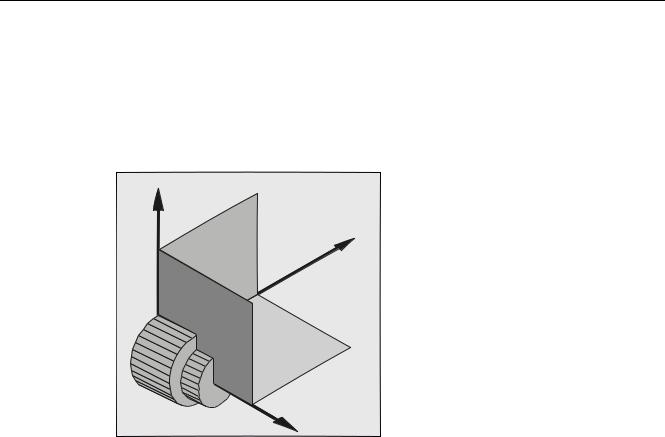

Обработка в наклонных плоскостях
Посредством вращения системы координат с помощью ROT (см. главу "Смещение системы координат") оси координат накладываются на наклонную поверхность. Рабочие плоскости также соответственно поворачиваются.
Коррекция длин инструмента в наклонных плоскостях
Коррекция длин инструмента всегда вычисляется относительно зафиксированной в пространстве, не повернутой рабочей плоскости.
Основы |
|
Справочник по программированию, 02/2012, 6FC5398-1BP40-3PA0 |
181 |
Геометрические установки
8.2 Выбор рабочей плоскости (G17/G18/G19)
Фрезерование:
Примечание
С помощью функций для "Коррекции длин инструмента для ориентируемых инструментов" можно вычислить компоненты длин инструмента в соответствии с повернутыми рабочими плоскостями.
Выбор плоскости коррекции осуществляется с помощью CUT2D, CUT2DF. Подробности по этой теме, а также по этой возможности вычисления, см. главу "Коррекции радиуса инструмента (Страница 305)".
Для пространственного определения рабочей плоскости СЧПУ предлагает очень удобные возможности для трансформаций координат. Подробности см. главу "Трансформации координат (фреймы) (Страница 373)".
|
