6 ОСНОВНЫЕ МАТЕМАТИЧЕСКИЕ МЕТОДЫ УПРАВЛЕНИЯ ЭКСПЛУАТАЦИЕЙ ВООРУЖЕНИЯ КВ
6.1 Управление процессами эксплуатации вооружения КВ с использованием методов сетевого планирования и управления
Метод сетевого планирования и управления (метод СПУ) служит для составления и реализации рационального плана проведения процесса (эксплуатационного, технологического и т.п.), предусматривающего осуществление ее в кратчайший срок и с минимальными затратами ресурсов.
Метод СПУ позволяет оценивать «узкие» места процесса, и не только вносить необходимые коррективы в его организацию, но и проводить его оптимизацию. Метод СПУ является мощным средством управления процессами в сложных организационно-технических системах.
В системе эксплуатации космических средств, которая является сложной организационно-технической системой, метод СПУ позволяет решить следующие задачи:
оценивание значимости отдельной операции для достижения конечной цели эксплуатационного процесса;
прогнозирование сроков выполнения предстоящих операций и всего комплекса работ;
оценивание влияния изменения первоначальных планов на время выполнения всего комплекса работ;
выбор (нахождение) по некоторому критерию из множества возможных (альтернативных) планов наилучшего;
оперативное управление эксплуатационным процессом, т.е. оперативное принятие решения с использованием этих планов
вслучае возникновения неплановых (нештатных) ситуаций.
6.1.1 Основные элементы сетевого графика

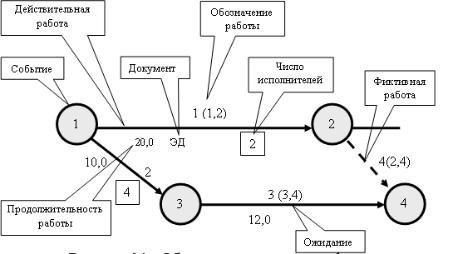

Все мероприятия проводимой операции (процесса) представляются в виде наглядной схемы – сетевого графика. Сетевой график состоит из двух основных элементов: работ и событий (рисунок 6.1).
Под работами понимаются действительная работа (работа), ожидание и фиктивная работа (зависимость).
103
Рисунок 6.1 - Обозначения сетевого графика
Действительная работа (работа) – мероприятие сете-
вого графика, для выполнения которого требуются затраты всех видов ресурсов (материальных, трудовых, временных и др.). Работа на графике обозначается сплошной стрелкой. Над стрелкой проставлен номер работы, например 1 (1,2), или 2 (1,3). Под стрелкой проставляются: продолжительность работы, например, 20,0 для работы 1 (1,2), или 10,0 для работы 2 (1,3); наименование (индекс) документа эксплуатационной документации (ЭД), например, инструкция И-61; количество (число) исполнителей, например, 2 для работы 1 (1,2), или 4 для работы 2 (1,3).
Ожидание – мероприятие сетевого графика, не требующее затрат никаких ресурсов, кроме времени. Ожидание определяется технологическими перерывами, например, просушка окрашенных поверхностей, отстаивание жидкостей, полимеризация бетона и т.п. Ожидание на графике обозначается сплошной стрелкой, под которой указывается только продолжительность работы, например, ожидание 3 (3,4) продолжительностью 12 единиц времени.
Фиктивная работа (зависимость) – условное меро-
приятие сетевого графика, не требующее затрат никаких ресурсов, но указывающее на невозможность начала некоторых операций до окончания одной или нескольких предшествующих работ, например, фиктивная работа 4 (2,4).
104
Событие – момент начала или момент свершения ка- кой-нибудь работы (достижения цели). Событие не является процессом и поэтому не сопровождается затратами ресурсов.

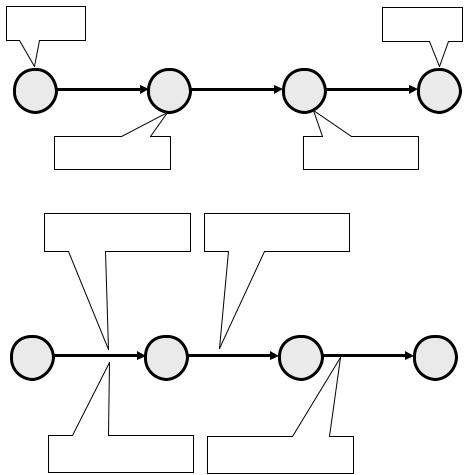

Каждая работа, например, (2,3), определяется двумя со-
бытиями (рисунок 6.2, а) – начальным 2 и конечным 3 собы-
тиями. Одно событие может быть начальным или конечным для нескольких работ. Если событие является результатом свершения нескольких работ, то оно будет считаться свершившимся только после выполнения всех этих работ.
Исходное |
Завершающее |
событие |
событие |
|
(1,2) |
|
|
(2,3) |
|
|
(3,4) |
|
|
1 |
|
2 |
|
|
3 |
|
|
|
4 |
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
Начальное событие |
|
Конечное событие |
||||||
|
(для работы 2-3) |
|
|
(для работы 2-3) |
|||||
|
|
а) события сетевого графика |
|
|
|
||||
|
Предшествующая работа |
Последующая работа |
|
|
|
||||
|
(для события 2) |
(для события 2) |
|
|
|
(1,2) |
|
(2,3) |
(3,4) |
1 |
2 |
3 |
4 |
Предшествующая работа |
Последующая работа |
(для работы (2,3)) |
(для работы (2,3)) |
б) работы сетевого графика
Рисунок 6.2 - События и работы сетевого графика
105
Если некоторая работа, например, (1,2), не имеет предшествующих работ, то начальное событие этой работы обозначает начало процесса и оно называется исходным событием сетевого графика. Конечное событие работы, не имеющей последующих работ, обозначает окончание процесса и назы-
вается завершающим событием сетевого графика.
Относительно данной работы, например, (2,3), работы (рисунок 6.2, б) могут быть предшествующими (работа (1,2)) и последующими (работа (3,4)). Аналогично, относительно данного события, например, 2, работы могут быть предше-
ствующими (1,2) и последующими (2,3).
На начальном этапе построения сетевого графика события обозначаются кружками, внутри которых проставляются номера событий i (рисунок 6.3, а), после расчета характеристик сетевого графика – кружками, разделенными на четыре сектора (рисунок 6.3, б).
i – номер события; tp(i) – ранний срок наступления события;
tп(i) – поздний срок наступления события;
t(i) – резерв времени наступления события
Рисунок 6.3 - Обозначение события:
а– упрощенное; б - полное
Всекторах проставляется следующая информация: верхний сектор - номер события i; левый – ранний срок наступления события tp(i); правый - поздний срок наступления события tп(i);
нижний - резерв времени наступления события t(i).
Любая последовательность работ в сетевом графике, когда конечное событие каждой работы совпадает с начальным событием следующей за ней работы, называется путем. На рисунке 6.1 от события 1 до события 4 имеется два пути: L124 и L134. Путь характеризуется длиной пути T[L], под которой понимается сумма времени выполнения работ, лежащих на данном пути. Так длина пути T124 = T[L124] = 20,0 + 0 = 20,0; а
