4.12 Рекомендации по оформлению демонстрационных плакатов

Демонстрационные плакаты представляют собой графическую часть работы и предназначены для доклада материалов дипломного проекта (работы, задачи) перед Государственной аттестационной комиссией.

Демонстрационные плакаты показывают графическую грамотность и графическую культуру выпускника.

Демонстрационные плакаты образуют проектную экспозицию, которая должна передавать идею и результат выпускной квалификационной работы и обладать эстетической выразительностью.

Составными частями проектной экспозиции могут быть как конструкторские документы в виде чертежей и схем, так и плакаты с рисунками, фотографиями, диаграммами, формулами и текстовой частью.

Не допускается представлять к защите иллюстративный и текстовый материал, графическое представление которого носит разный характер и не подчинено общей композиционной идее.

Композиционная идея заключается в логически обоснованном размещении плакатов, их информативных собственных наименованиях.

Качество демонстрационных плакатов зависит от композиции изображений на плакатах, размещения надписей и достигается использованием различных графических средств и приемов оформления (размеры и цветовое оформление изображений, параметры шрифта) и единством стиля оформления всех плакатов.

Работа над композицией графической части ВКР начинается с определения объема иллюстративного материала и его расположения.

79

как правило, листы чертежной бумаги форматов А1 (594 х 841 мм) или А0 (841 х 1189 мм) (ГОСТ 2.301-68*). Допускается применение дополнительных форматов, образуемых увеличением коротких сторон указанных форматов на величину, кратную их размерам.

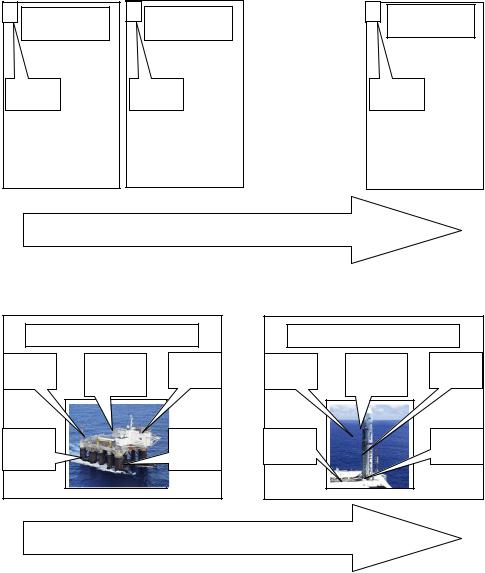

Работу над композицией следует начинать с эскиза. Именно на этой стадии определяется композиционное взаиморасположение всех плакатов, чертежей и схем. При этом поиск расположения материала в экспозиции должен начинаться с вычерчивания модульной сетки, изображающей, типовые (выбранные) форматы листов. Затем следует наметить место каждого рисунка, фотографии, схемы, чертежа или текста, одновременно определяя место и величину изображений, несущих основную смысловую нагрузку.

Как правило, следует в центральной части экспозиции располагать основную информацию, иллюстрирующую главную идею ВКР (рисунок, схема, формула, таблица и т.п.), на периферии размещается графическая и текстовая информация, разъясняющая и дополняющая основную.

Второй этап работы должен включать выполнение эскизов отдельных плакатов. При компоновке изображений на плакатах следует помнить о соотношении иллюстраций и текстовой части, размере шрифта и рисунков, и то, что плакат предназначен для демонстрации его на расстоянии 4…6 м.

Эффективность графического оформления плакатов, их визуальное восприятие зависит от текстовой информации. При этом следует избегать большого количества текста повествовательного характера.

Наименования плакатов должны быть лаконичными и содержательными. Длинные заголовки следует выполнять в две строки, опуская второстепенные слова.

Если строки по количеству знаков почти одинаковы, то применяют блочную композицию, в этом случае фрагменты текста образуют прямоугольники.

Восприятие текстовой информации зависит не только от содержания, но и от внешней формы шрифта.

Основные требования, предъявляемые к шрифту, это легкость и удобство прочтения, единый стиль, размер и компоновка.

Заголовки рекомендуется выполнять прописными буквами чертежного шрифта без наклона (ГОСТ 2.304-81(95)). Для обеспечения стилевого единства между текстовыми ком-

80

понентами заголовки, подзаголовки и тексты преимущественно выполняют шрифтами одного типа. При этом они могут различаться по начертанию (прямой, наклонный), плотности (узкий, нормальный, широкий), насыщенности (светлый, полужирный, жирный), размеру или цвету.

Формулы на плакатах следует писать чертежным шрифтом, применяя буквы русского (Аа, Бб, Вв, …), латинского (Aa, Bb, Cc, ...) и греческого (, , , …) алфавитов, арабские

(1, 2, 3, …) и римские (I, II, III, IV, …) цифры.

Начертание математических знаков (, , ±, , , , …) выполняется в соответствии с ГОСТ 2.304-81(95).

Размер шрифта должен быть одинаковым во всех формулах на всех плакатах. Формулы располагают в колонку и нумеруют, заключая номера в круглые скобки. Системы уравнений следует объединять фигурной скобкой и присваивать им один номер. Номер формулы состоит из двух цифр: первая – номер плаката, вторая – порядковый номер формулы на плакате.

Таблицы на плакатах по своей структуре не отличаются от таблиц пояснительной записки. Следует подписывать название таблицы в виде заголовка, исключая слово «таблица» и ее номер.

Диаграммы на плакатах более информативны и наглядны, чем таблицы. Используются линейные, столбиковые и круговые диаграммы.

В линейных диаграммах функциональные зависимости следует изображать линиями разного типа по ГОСТ 2.319.81. При выполнении диаграмм рекомендуется использовать цветовую палитру. Для изображения шкалы, сетки и координатных осей может быть рекомендован синий цвет. Линии, изображающие функциональные зависимости, следует выполнять более яркими цветами. Для соседних линий в этом случае выбирают контрастные цвета, например, красный и зеленый, голубой и оранжевый.

Кроме схем, диаграмм и таблиц в проектную экспозицию могут быть включены рисунки, представляющие собой наглядные изображения объектов проектирования (исследования). Рисунки следует выполнять в едином стиле вручную или при помощи машинной графики.

На плакатах на равном расстоянии от края следует нанести внешнюю рамку, ограничивающую рабочее поле плаката. Так как плакаты не являются конструкторскими документами,

81

то основная надпись и дополнительная графа на них не наносится и поле для подшивки не предусматривается. Вместо основной надписи в правом нижнем углу каждого плаката следует выполнить рамку размером 185 х 15 мм (см. рисунок 4.3, форма 2а), в которой записываются выходные данные (фамилия, номер группы, номер кафедры и др.), согласованные с выпускающей кафедрой.

Влевом верхнем углу необходимо указать номер плаката, выполненный крупными цифрами одного размера в кружке или квадрате. Целесообразно применять навесные номера, выполненные отдельно от плакатов на сложенных пополам отрезках чертежной бумаги.

Пакеты программ Microsoft Word, Microsoft Excel, Microsoft Paint, Corel DRAW, 3D Studio Max позволяют создавать изображения, диаграммы, графики, схемы, надписи в едином стиле, из однотипных символов и знаков.

Цвет, применяемый для оформления демонстрационных плакатов, служит активным средством повышения их наглядности.

Для заголовков рекомендуется применять синий цвет. Яркие, контрастные цвета желательно применять в небольших количествах, в виде акцентов, для выделения наиболее важных и значимых элементов (графики, формулы, таблицы, рисунки). Не следует применять более трех различных цветов в демонстрационной экспозиции, избегая тем самым пестроты в изображении плакатов.

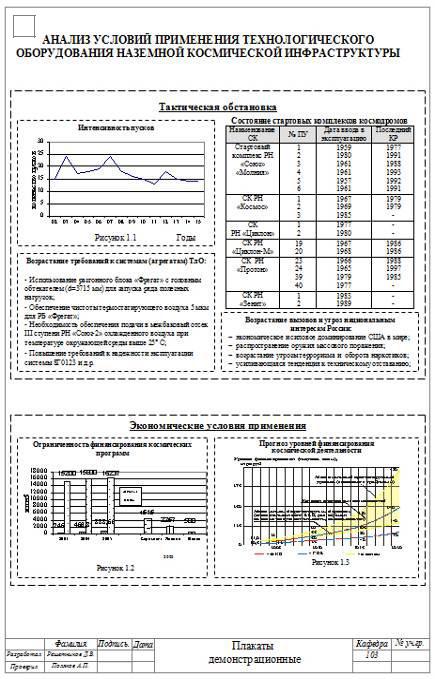

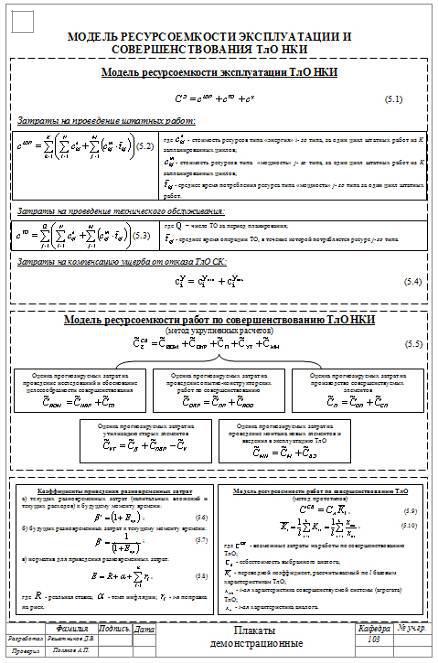

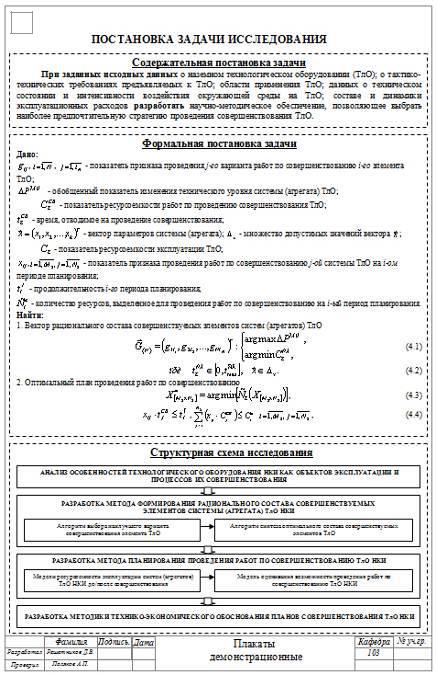

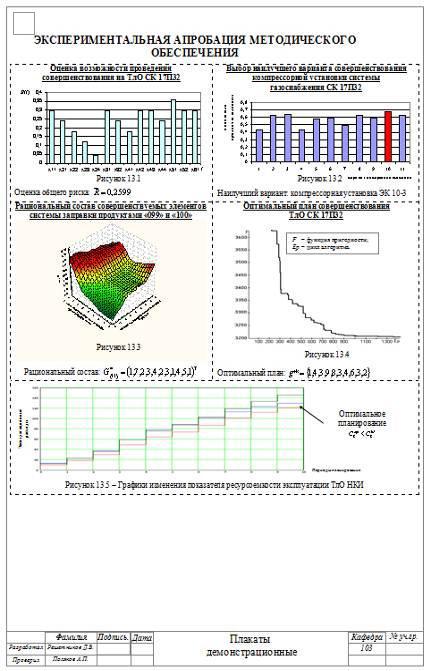

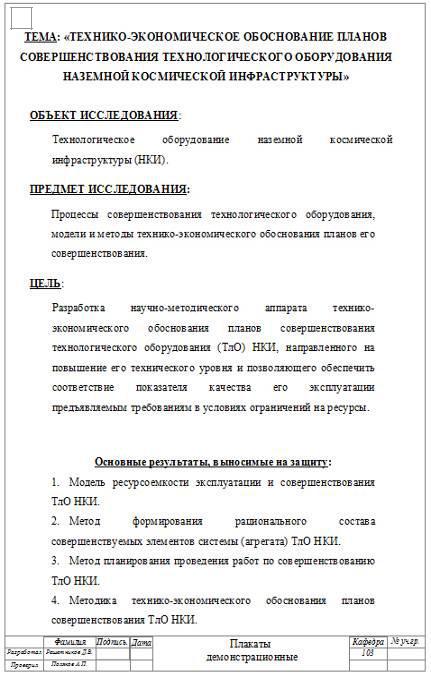

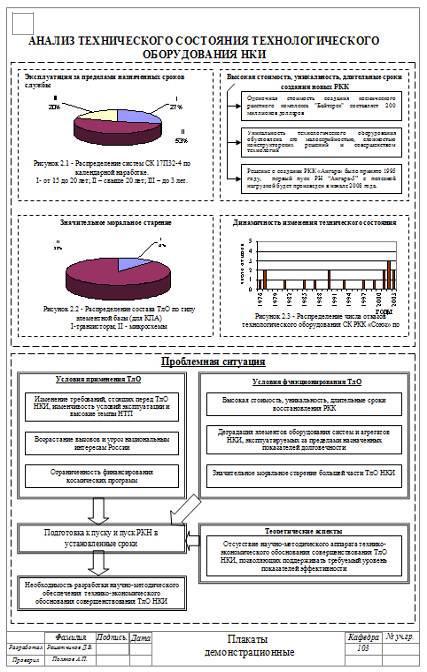

Вкачестве примера выполнения демонстрационных плакатов приведены плакаты, выполненные выпускником кафедры.
