63

Формулы, помещаемые в приложениях, должны нумероваться отдельной нумерацией арабскими цифрами в пределах каждого приложения с добавлением перед каждой цифрой обозначения приложения, например, для Приложения В - формула обозначается (В.1).

Допускается нумерация формул в пределах раздела. В этом случае номер формулы состоит из номера раздела и порядкового номера формулы, разделенных точкой, например (3.1).

4.8 Таблицы

Таблицы в техническом тексте применяют для лучшей наглядности и удобства сравнения показателей.

Таблица представляет собой способ подачи информации, при котором цифровой или текстовый материал группируется в колонки, ограниченные одна от другой вертикальными и горизонтальными линиями (линейками). Как правило, структура таблицы содержит следующие элементы (рисунок 4.12): головка; заголовки и подзаголовки граф; боковик; графы и строки.

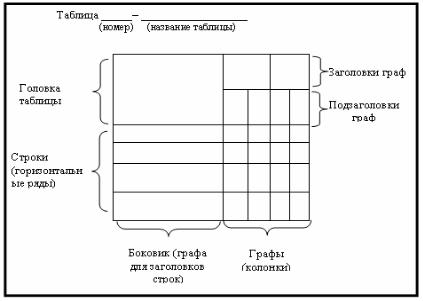

Рисунок 4.12 – Структура таблицы

Таблицы по содержанию делятся на аналитические и неаналитические. Аналитические таблицы являются результатом обработки и анализа значений показателей. Как правило, после таких таблиц делаются обобщение в качестве нового

64

знания, которое вводится в текст словами: «таблица позволяет сделать вывод, что …», «из таблицы видно, что …», «таблица позволяет заключить, что …» и т.п.

В неаналитических таблицах помещаются, как прави-

ло, необработанные статистические данные, необходимые лишь для информации или констатации.

Таблица должна быть построена так, чтобы ее логический субъект (обозначение тех предметов, которые в ней характеризуются), располагался в головке таблицы, частные показатели логического субъекта – в боковике; логический предмет таблицы (т.е. данные, которыми характеризуются частные показатели логического субъекта) в строках и графах таблицы.

Каждый заголовок над графой должен относиться ко всем данным в этой графе, а каждый заголовок строки в боковике – ко всем данным этой строки.

Заголовки каждой графы в головке таблицы, а также строк в боковике, должны быть, по возможности, краткими. После текста заголовков граф и боковика знаки препинания не ставятся. Разделять заголовки и подзаголовки боковика и граф диагональными линиями не допускается.

Головка таблицы должна быть отделена линией от основной части таблицы.

Заголовки граф, как правило, записывают параллельно строкам таблицы. При необходимости допускается перпендикулярное расположение заголовков граф (рисунок 4.13).

Для сокращения текста заголовков и подзаголовков граф отдельные понятия заменяют буквенными обозначениями, установленными ГОСТ 2.321-84, или другими обозначениями, если они пояснены в тексте или приведены в иллюстрациях, например, D – диаметр, L - длина.

Если у таблицы имеется название, то оно должно отражать ее содержание, быть точным и кратким. Название таблицы, при его наличии, следует помещать над таблицей.

Таблицы, за исключением таблиц приложений, следует нумеровать арабскими цифрами сквозной нумерацией.

Таблицы каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения. Если в документе одна таблица, она должна быть обозначена «Таблица 1» или «Таблица В.1», если она приведена в приложении В.

65

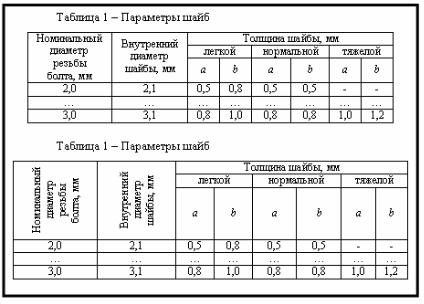

Рисунок 4.13 – Формы записи заголовков граф таблицы

Таблицы каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения. Если в документе одна таблица, она должна быть обозначена «Таблица 1» или «Таблица В.1», если она приведена в приложении В.

Допускается нумеровать таблицы в пределах раздела. В этом случае номер таблицы состоит из номера раздела и порядкового номера таблицы, разделенных точкой, например, Таблица 1.1.

Слово «Таблица» пишется слева над таблицей, затем ставится тире и пишется название таблицы с прописной буквы, например, «Таблица 1 - Значение коэффициента перегрузки на участке выведения РН».

При переносе части таблицы слово «Таблица» и ее название указывают один раз над первой частью таблицы, над другими частями слева пишут слова «Продолжение таблицы» с указанием номера таблицы.

На все таблицы документа должны быть приведены ссылки в тексте документа, при ссылке следует писать слово «таблица» с указанием ее номера.

66

Графу «Номер по порядку» в таблицу включать не допускается. При необходимости нумерации показателей, параметров или других данных порядковые номера следует указывать в боковике таблицы непосредственно перед их наименованием. Перед числовыми значениями величин и обозначением типов, марок и т.п. порядковые номера не проставляют.

Заменять кавычками повторяющиеся в таблице цифры, математические знаки, знаки процента и номера, обозначение марок материалов и типоразмеров изделий, обозначения нормативных документов не допускается.

Разделять заголовки и подзаголовки боковика и граф диагональными линиями не допускается. Горизонтальные и вертикальные линии, разграничивающие строки таблицы допускается не проводить, если их отсутствие не затрудняет пользование таблицей.

Таблицу в зависимости от ее размера помещают под текстом, в котором впервые дана ссылка на нее, или на следующей странице, а при необходимости в приложении к документу. Допускается помещать таблицу вдоль длинной стороны листа документа.

Примечание - Таблицу в этом случае следует размещать так, чтобы материал таблицы читался при повороте листа по часовой стрелке на 90о.

Если в графе таблицы помещены значения одной и той же физической величины, то обозначение единицы физической величины указывают в заголовке (подзаголовке) этой графы (рисунок 4.14, таблица 1); если же значения физической величины в графах таблицы выражаются в разных единицах, то их обозначения указывают в подзаголовке каждой графы (рисунок 4.14, таблица 2).
