заселение района. Поэтому пионерные дороги необходимо строить с учетом относительно далеких перспектив развития района, по техническим нормативам плана и продольного профиля, соответствующим большей интенсивности движения, чем перспективная на ближайший период.
Все элементы дороги каждой категории рассчитывают на обеспечение безопасного движения одиночных легковых автомобилей при хорошей видимости в сухую погоду или при увлажненной чистой поверхности покрытия с расчетной скоростью, соответствующей данной категории дороги.
Скорости движения автомобилей для расчета элементов плана и продольного профиля дорог разных категорий принимают в соответствии с табл. 1.2.
Основная расчетная скорость движения для дорог I категории соответствует максимальным скоростям, которые могут развивать современные отечественные легковые автомобили ГАЗ-13 «Чайка», ГАЗ-24 «Волга», ВАЗ-2ЮЗ «Жигули», а расчетная скорость для дорог IV категории близка к максимальным скоростям грузовых автомобилей.
По дорогам низших категорий происходит движение тех же автомобилей, что и по дорогам высших категорий. Однако дороги III—V категорий ограничивают возможности автомобилей в полной мере использовать свои динамические качества. Поэтому в нормах проектирования автомобильных дорог СССР специально оговорено, что всегда, когда позволяют местные условия и это не связано с существенным увеличением объемов и стоимости работ, следует предусматривать значения элементов плана и продольного профиля дорог, обеспечивающие высокие скорости движения, если возможно даже превышающие расчетные для первой категории.
Расчетные скорости движения автомобилей, принятые в СССР, примерно соответствуют расчетным скоростям в других странах. Так, например, на автомобильных магистралях Италии, ФРГ, Франции и Нидерландов расчетная скорость принята 140 км/ч в равнинной местности. В Англии расчетная скорость для магистральных дорог принята 120 км/ч, в США — 112 км/ч
.
Глава II Элементы автомобильной дороги
§ 11.1. Элементы плана дороги
Автомобильные дороги должны обеспечивать перевозку грузов и пассажиров с удобством, минимальной затратой энергии, вырабатываемой двигателями, и при малой стоимости перевозок. Казалось бы, что этим требованиям лучше всего может удовлетворить дорога, построенная по прямой линии, соединяющей заданные точки. Однако строить дорогу по кратчайшему направлению препятствуют элементы рельефа земной поверхности (горы, овраги), водные преграды (болота, озера, реки), заповедники, необходимость проведения дороги через заданные промежуточные пункты и места примыкания к городам, участки, удобные для пересечения рек, железных и автомобильных дорог, а также нецелесообразность проложения дороги по высокоплодородным землям, ценным для сельского хозяйства.
Как можно видеть на рис. 11.1, необходимость перейти реку на прямом участке с удобным подходом к мосту по пологим склонам оврага, желание обойти населенный пункт и избежать пересечения оврага заставили при проложении дороги отклониться от кратчайшего прямого направления и наметить дорогу в виде'ломаной линии.
Для удобства и безопасности движения автомобилей изломы дороги смягчают, вписывая в их углы дуги окружности или кривые с постепенно изменяющимся радиусом кривизны (переходные кривые).
Удлинение дороги, вызванное введением углов поворота, характсри- зуют коэффициентом развития, или коэффициентом удлинения, рав-

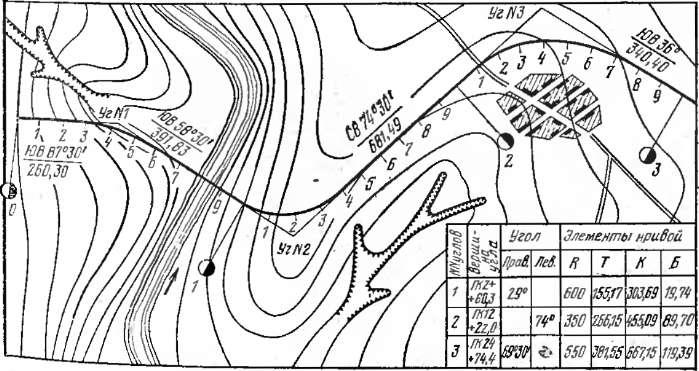

Рис.
II.1. Проложение трассы дороги в плане

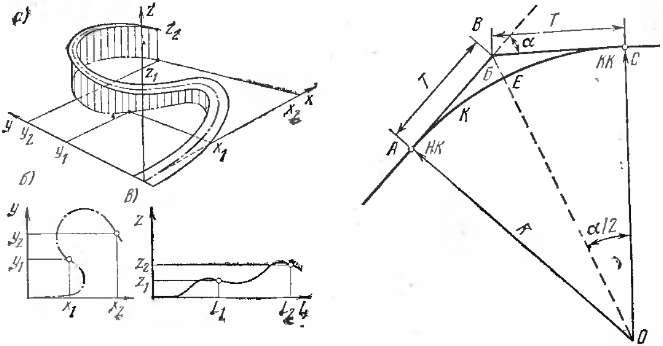

Рис.
11.2. Ось дороги как пространст- Рис. II.3.
Элементы угла поворота:
веннаи
кривая: а
— угол; В — вершина угла;
Л —
точка на
чала
кривой (НК); С —точка конца кривой
<КК>.
Б
— биссектриса:
К
— радиусз /( — кривая;
Т
— тангенс
ным отношению фактической длины дороги к длине прямой, соединяющей начальный и конечный ее пункты («воздушной линии»).
Положение геометрической оси дороги на местности называется ее трассой. Поскольку трасса при обходе препятствий, на подъемах на холмы и спусках в понижения местности меняет свое направление в плане и профиле, она является пространственной линией (рис. 11.2).
Графическое изображение проекции трассы на горизонтальную плоскость, выполненное в уменьшенном масштабе, называют планом трассы.
Каждое изменение направления трассы определяется углом поворота, который измеряют между продолжением направления трассы и новым ее направлением. Углы поворота последовательно нумеруют вдоль дороги — по ходу трассы. Чтобы запроектированную трассу можно было точно воспроизвести на местности, ее ориентируют относительно сторон света. Для этого вычисляют румбы прямых участков трассы (см. рис. 11.1).
Различают следующие геометрические элементы закруглений (рис. Н.З): угол а, радиус кривую К, тангенс Т, биссектрису Б.
Так как при изысканиях длину трассы измеряют по направлениям тангенсов, то в пределах кривой возникает ошибка в оценке длины дороги, поскольку измеряемая ломаная линия АБС (см. рис. Н.З) больше, чем дуга ЛЕС. Чтобы исправить эту ошибку, при измерении длины дороги на каждой кривой вводят поправку, называемую доме- ром Д. 22
Элементы кривой связаны между собой простыми тригонометрическими соотношениями, которые могут быть получены из рис. Н.З:
(8-2-5 Б =(«с
Д = 2Т~1<- и!-1|
Для удобства определения длин кривых и разбивки их на местности имеются специальные таблицы1.
