§ 1У.6. Виражи
При
проезде по кривым автомобили, движущиеся
по внешней стороне проезжей части,
уклон которой направлен от центра
кривой, обладают меньшей устойчивостью,
чем автомобили, следующие во встречном
направлении, поскольку составляющая
веса, параллельная уклону проезжей
части, складывается с соответствующей
проекцией центробежной силы. Кроме
того, осложняется управление автомобилем
в связи с большей, чем для полосы
встречного движения, величиной бокового
увода шин. Между тем, устройство кривых
больших радиусов не всегда возможно
по местным условиям. Поэтому для
повышения устойчивости автомобиля и
большей уверенности управления на
кривых устраивают односкатный
поперечный профиль —
вираж
— с уклоном проезжей части и обочин
к центру кривой.
Долгое
время виражи рассматривали только как
дополнительный элемент дороги иа кривых
малого радиуса, необходимый для
безопасности движения автомобилей.
Однако опыт эксплуатации автомобильных
магистралей показал, что виражи оказывают
положительное психологическое
воздействие на водителей, способствуя
уверенному проезду кривых с той же
скоростью, как и на примыкающих прямых
участках. При отсутствии виражей
скорость на кривых снижается. Поэтому
в настоящее время в СССР виражи устраивают
на" всех кривых с радиусами, меньшими
3000 м на дорогах I категории и 2000 м — на
остальных.
Поперечный
уклон виража, необходимый для обеспечения
скорости движения
V
(м/с), при заданной величине радиуса
кривой может быть определен путем
преобразования выражения (IV.5).
где
<[.2
— расчетная величина коэффициента
поперечного сцепления колес с дорогой;
в данном случае за основной из всех
критериев, определяющих величину
коэффициентов поперечной силы (см. §
1У.2), принимают устойчивость автомобиля
против заноса; V—скорость автомобиля,
м/с.
Расчетные
величины поперечного уклона на
вираже для высоких скоростей движения
при малых радиусах кривых могут
получаться значительными. Такие
виражи делают, например, на автодромах,
предназначенных для автомобильных
гонок.
(IV.
23)
Рис.
IV.!I. Схема виража на дороге с двускатной
проезжей частью:
—
|х
= — —фг
6ЯЬ
— отгон виража н переходная кривая; К
— круговая кривая; В — ширина проезжей
частиНа
современных автомобильных дорогах
поперечные уклоны вира
-жей
обычно не превышают 60°/оо.
Лишь в районах с незначительной
продолжительностью снегового покрова
и редкими случаями гололеда допускается
принимать поперечный уклон проезжей
части на вираже до 100°/оа.
Однако такие крутые виражи неудобны
для грузовых автомобилей, движущихся
со скоростью, меньшей расчетной.
При
проектировании виражей на автомобильных
магистралях, рассчитанных на высокие
скорости движения, исходят из заданного
допущения о пропорциональном
распределении поперечной силы между
сопротивлением шины сдвигу вбок по
покрытию и сопротивлением поднятию
автомобиля вверх по виражу.

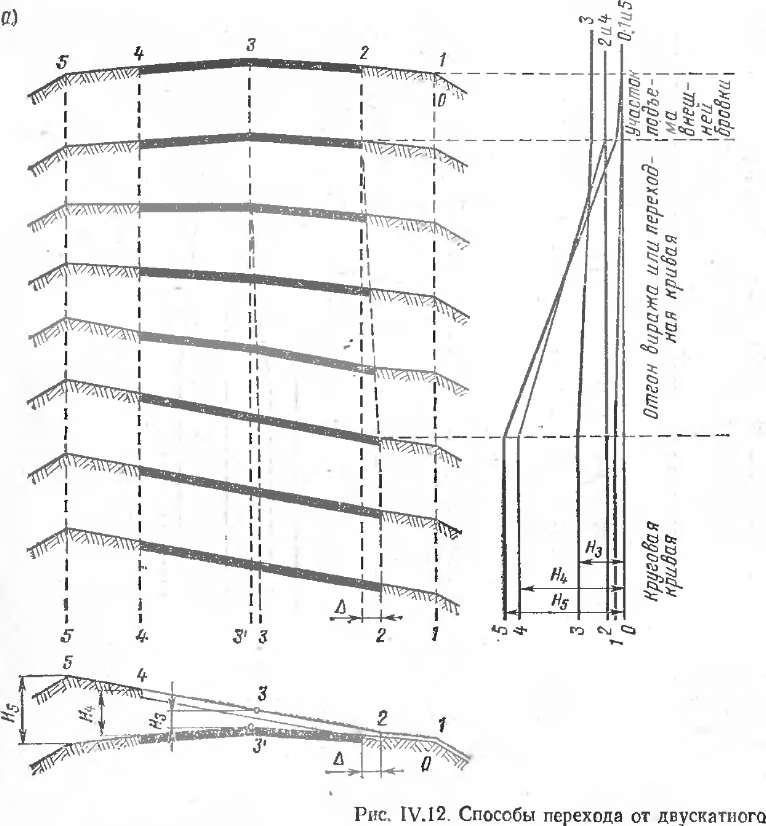

о
—при повороте поперечного профиля
около оси проезжей части; 6 — при повороте
1—5
— отметки характерных точек
Обычно
считают, что вираж воспринимает 1/3—1/4
поперечной вилы. Обозначим его долю
в общем виде 1
/п.
Тогда
пО
\ЯЯ
в"р'
На
сопротивление шин боковому сдвигу
передается
(я— 1) v2 • = Фг.
а
ёК
лжшт
поперечного
профиля к одноплатному на виражах!
поперечного
профиля, околи Сроикн а середины проезжей
части;
поперечною
профиля
6ф2
Подставляя
найденное значение К в выражение (IV.23),
получаем после преобразований
(IV.
24)
<р2
=0,18 и л = 4 гЕИР
=0,06,
Действующие
Строительные нормы и правила дают
следующие зна чения уклонов виражей на
кривых разных радиусов:
Радиусы
кривых в плаз, не, м 2000 .000 700 650 600 н менее
и
более
Поперечный
уклон виража, %о 20 30 40 50 60
В
районах с частыми туманами и длительными
периодами гололеда уклоны виражей не
должны превышать 40%0.
Переход
от двускатного поперечного профиля
проезжей части на прямом участке к
односкатному профилю на вираже
осуществляют плавно в пределах участка,
называемого отгоном виража (рис. IV. 11).
При
поперечном уклоне виража, равном уклону
проезжей части на прямом участке, для
перехода к односкатному профилю
постепенно поворачивают внешнюю половину
проезжей части вокруг оси дороги.
При
более сложном и в то же время частом
случае разбивки виража с уклоном,
превышающим уклон проезжей части дороги,
для перехода к односкатному профилю
производят одновременный поворот
внутренней половины поперечного профиля
около внутренней кромки покрытия, а
внешней — около оси проезжей части. При
этом ось проезжей части смещается
внутрь на половину величины уширения
покрытия Л (рис. IV. 12).
Поперечный
уклон обочин на виражах принимают равным
уклону проезжей части дороги. Уклон
обочин изменяют на протяжении 10 м перед
началом виража. Для безопасности движения
необходимо, чтобы внешняя обочина имела
уклон в ту же сторону, что и проезжая
часть. В этом случае при случайном заезде
колеса на обочину поперечная сила
не меняется. Однако при неукрепленных
обочинах на проезжую часть во время
дождей стекает грязь, уменьшающая
коэффициент поперечного сцепления.
Поэтому неукрепленным обочинам часто
вынужденно придают обратный уклон от
центра кривой.
п
п—
1
=
(я—1)ЛрнИз
последнего выраженияДл1ша
отгона виража не должна быть слишком
короткой, так как в этом случае при
движении автомобиля с большей скоростью
по меняющемуся поперечному профилю
дороги возникает неприятное для
пассажира боковое раскачивание
автомобиля. Минимальную необходимую
длину отгона виража определяют исходя
из дополнительного уклона, возникающего
у внешней кромки проезжей части в
результате ее 82
поднятия
при устройстве виражей. ,
Если
продольный уклон оси дороги ;ир,
то общий уклон кромки проезжей части
на участке отгона вйража
'огг
= <ПР + ^ = <пр + «доп.
(1У.25)
где

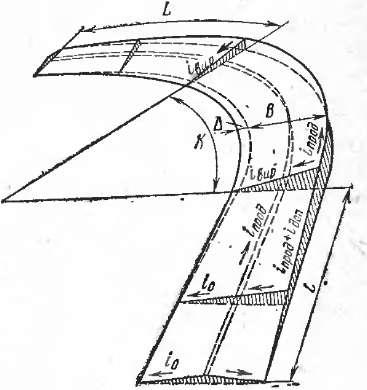

В — ширина проезжей части; рнс.
1У.13. Схема к определению дли- Ь — длина
отгона виража;
1П
—
попе- ны обгона виража
речиый
уклон покрытия.
Минимальная
длина отгона виража составляет, согласно
рис. IV. 13:
=
й.'""р
. (IV.26)
гДОИ
Поскольку
при расположении кривой на участке с
большим продольным уклоном величина
продольного уклона внешней кромки
может превысить допускаемый уклон
для данной дороги, необходимо, ч гобы
общий уклон по кромке проезжей части
на участках отгона виража не превышал
допускаемого на дороге в исключительных
случаях. Дополнительный продольный
уклон на отгоне виража для дорог I и II
категории не должен превышать 5°/00,
а для прочих дорог— Ю°/00
в
равнинной и пересеченной местности и
20°/оо
— в горной.
