7.9. Измерение степени влажности
Существует много методов определения содержания воды в порошках: химические, термические, спектроскопические, методы ЯМР, радиоактивные и чисто физические. В этом разделе рассмотрены методы, связанные с простейшей лабораторной техникой, обеспечивающей надежные результаты анализа.
Метод высушивания твердой фазы в сушильном шкафу (см. разд. 6.10) при атмосферном давлении и температурах 100 - 120 °С - наиболее старый метод определения влаги в порошках, не потерявший своего значения и в наше время. Анализируемую пробу выдерживают в шкафу до прекращения изменения ее массы. В процессе высушивания через шкаф пропускают слабый поток сухого воздуха. Общая потеря массы порошком при таком высушивании соответствует количеству воды
Недостаток метода - возможность выделения из порошка других летучих соединений и продуктов его частичной или полной термической диссоциации. Поэтому общую потерю массы порошком не всегда можно принимать за меру содержания в нем влаги. Ошибка может быть допущена также из-за поглощения влаги воздуха уже высушенным порошком в процессе его перемещения из сушильного шкафа в эксикатор и из эксикатора к весам.

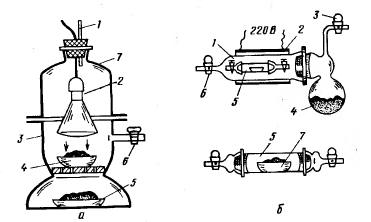

Рис. 147. Приборы для определения влаги в порошках: вакуум-эксикатор с ИК-излучателем (а) и аппарат Томаса (б):
а: I - капилляр; 2 - ИК-излучатель; 3 - вакуум-эксикатор; 4 - чашка с порошком; 5 -осушитель;
6- вакуумный кран; 7- колпак
Для более полного удаления влаги из анализируемого порошка рекомендованы приборы, изображенные на рис. 147.
В приборе, изображенном на рис. 147, а, крышка вакуум-эксикатора 3 заменена на колпак 7 с ИК-излучателем 2 (см. рис. 115, г), позволяющим при 70 - 80 °С удалять влагу из порошка, помещенного в чашку 4, за 4 - 8 мин.
Аппарат Томаса (рис. 147, б), сконструированный в I960 г., позволяет высушивать порошки как при пониженном, так и при атмосферном давлении. Он состоит из трубки 1 с токопроводящей прозрачной нагревательной пленкой 2 (см. разд. 6.5), колбы с осушителем 4 и весовой трубки 5. Эта трубка, в которой находится лодочка 7 с порошком и открыты ее краны, вставляется в трубку 1. Кран 6 закрывают, а через кран 3 вакуумируют трубку 1. После удаления влаги прибор помещают в сухую камеру (см.рис. 130), извлекают трубку 5, закрывают ее краны и взвешивают. Через прозрачную трубку 1 можно наблюдать за npoцессом высушивания во время анализа. Максимальная температура в трубке при высушивании составляет 350 °С.
Таблица 29. Жидкости, образующие с водой азеотропные смеси
Жидкость |
Температура кипения, °С
|
р, г/см3 (25 0С)
|
Азеотропная смесь |
Растворимость в г на 100 г растворителя (25 0 С) |
||
Температура кипения, °С |
Содержание воды,% |
воды в растворителе |
растворителя в воде |
|||
Бензол |
80,2 |
0,88 |
69,25 |
8,8 |
0,05 |
0,18 |
н -Бутанол |
117,75 |
0,81 |
42,4 |
38 |
20,3 |
7,3 |
н -Гексанол |
157,85 |
0,82 |
97,8 |
75 |
6,7 |
0,71 |
1,2-Дихлорэтан |
83,7 |
1,25 |
72 |
8,3 |
0,9 |
0.51 |
Цис-1,2-Ди-лорэтилен |
60,2 |
1,28 |
55,3 |
3,35 |
0,4 |
- |
Додекан |
214,5 |
0,75 |
99,45 |
2 |
0,08 |
- |
Изобутанол |
108,0 |
0,80 |
89,92 |
33,2 |
16 |
8 |
Изооктан |
99,2 |
0,69 |
80 |
11 |
. 0,014 |
- |
Изопентанол |
132,05 |
0,81 |
95,15 |
49,6 |
9,6 |
2,67 |
н -Нонан |
150,8 |
0,72 |
94,8 |
18 |
0,007 |
|
Толуол |
110,7 |
0,86 |
84,1 |
19,6 |
0,05 |
0,627 |
Тетрахлорид углерода |
76,75 |
1,59 |
66,0 |
4,1 |
0,01 |
0,077 |
Ундекан |
194,5 |
0,74 |
98,85 |
4 |
- |
_ |
Хлороформ |
61,2 |
1,49 |
56,1 |
2,5 |
0,10 |
0,82 |
Хлорбензол |
132,1 |
1,11 |
90,2 |
28,4 |
0,05 |
0,05 |
Прибор Томаса более удобен для определения влаги, чем сушильный пистолет Абдергальдена (см. рис. 127): через прибор Томаса можно пропускать газ (краны 6 и 3 открыты) над высушиваемым порошком, прибор малогабаритен и легко размещается в сухой камере.
Абдергальден Эмиль (1877 - 1950) - немецкий биохимик и физиолог.
Метод дистилляции состоит из операций отгонки воды из порошка при помощи органической жидкости и последующего разделения жидких фаз.
Обычно используют в качестве переносчиков воды органические жидкости, образующие с водой азеотропные смеси, кипящие при постоянной температуре, соответствующей данному Давлению, и не изменяющие в процессе перегонки свой состав (см. разд. 8.4). Азеотропная смесь ведет себя при перегонке как индивидуальное вещество до тех пор, пока не будет исчерпан один из входящих в ее состав компонентов.
В большинстве дистилляционных методов определения воды анализируемый порошок диспергируют в относительно большом объем жидкости (табл. 29). Затем полученную суспензию надевают до кипения и конденсируют образовавшийся пар в специальный градуированный приемник-ловушку, в которой конденсат разделяется на воду и использованную жидкость.

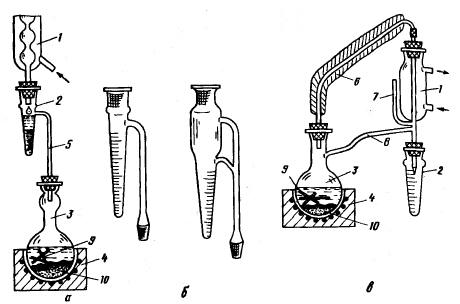

Рис. 148. Дистилляционные приборы Дина - Старка (а), Марскелла - Райнера (в) и ловушки (б)
После чего измеряют объем водной фазы. В методе дистилляции широко используют прибор Дина-Старка (рис. 148, а), состоящий из обратного холодильника 1, приемника-ловушки 2, обеспечивающей возвращение жидкости в перегонную колбу 3, обогреваемую колбонагревателем 4 (см. разд. 6.5). Основная деталь прибора - ловушки Дина – Старка (рис. 148, б).
Используют прибор Дина - Старка следующим образом. В колбу 3 помещают капилляры 9, навеску порошка 10 и заполняют сухим толуолом (табл. 29).
После присоединения ловушки 2 и обратного холодильника I устанавливают такую интенсивность нагрева колбы, чтобы скорость конденсации была около 1 капли в 1 с. Отгоняемая вода собирается в нижней части ловушки, а избыток толуола сливается из ловушки через переливную трубку 5 в колбу. После 1 - 2 ч отгонки воды внутреннюю поверхность холодильник омывают сухим толуолом, чтобы смыть приставшие к стенке капли воды. Отгонку продолжают еще 10-15 мин и снова омывают холодильник сухим толуолом, после чего дают прибору остыть до комнатной температуры.
При содержании в порошке 0,3 - 2,0 г воды погрешность анализа составляет около 0,03 г.

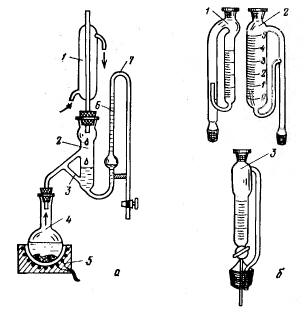

Рис. 149. Прибор Барра - Ярвуда (а) и ловушки (б)
Перед использованием прибора все его стеклянные части очищают раствором SnCl2 в хлороводородной кислоте с последующей промывкой хромовой смесью (см. разд. 2.9), чистой водой, этанолом и диэтиловым эфиром. Чтобы устранить прилипание водяных капель к внутренней поверхности обратного холодильника и верхней части ловушки, ее тщательно очищают, а затем обрабатывают силиконом (см. разд. 4.3). В ловушке, покрытой пленкой силикона, мениск жидкости становится выпуклым.
Для уменьшения погрешностей, связанных с задержкой воды в холодильнике, применяют приборы, в которых в охлаждающем устройстве пар и конденсат двигаются в одном направлении (рис. 148, в) и поэтому поток конденсата смывает капли воды, появляющиеся на охлаждающей поверхности. Восходящую от колбы трубку покрывают теплоизоляцией 6 (см. разд. 6.12) для уменьшения конденсации пара до поступления его в холодильник 1. К нижней части холодильника присоединяют тонкие трубки 7 и 8, соединяющие внутреннюю полость прибора с атмосферой (остальные обозначения как и в приборе а). Конец трубки холодильника сильно оттянут, чтобы обеспечить падение капель конденсата точно в центр градуированной ловушки 2. Прибор был введен в аналитическую практику в 1947 г. Марскеллом и Райнером.
В 1957 г. Барр и Ярвуд предложили прибор (рис. 149, а) для определения малых количеств воды. Измерительная капиллярная трубка 6 такого прибора с внутренним диаметром 2 мм имеет вместимость 5 мл, что обеспечивает правильность измерения объема воды с точностью ±0,003 мл. Ловушка 2 не градуирована, собранную в ней воду переводят в измерительную трубку 6 при помощи сифона 7. Наличие трубки 3 у ловушки ускоряет процесс отгонки воды, так как она направляет в ловушку капли сконденсированной в сливной трубке воды, которые в приборе Дина - Старка скатываются в перегонную колбу. Внутренние стеклянные поверхности прибора покрывают силиконом (см. разд. 4.3). Если такую поверхность после каждого цикла отгонки воды ополаскивать толуолом, содержащим немного силиконовой жидкости, то она остается неизменной в течение нескольких месяцев.
Измерительную трубку 6 калибруют, добавляя тщательно отмеренные количества воды непосредственно в ловушку 2 или осуществляя отгонку известных объемов воды с сухим толуолом. Использование прибора Барра - Ярвуда позволяет надежно определять влагу в количестве 0,5 г.
Для жидкостей с плотностью, превышающей единицу (см. табл. 29) применяют другие приемники-ловушки воды (рис. 149, б). В ловушке 1 Александера собранная вода образует верхний слой в градуированной трубке, ее количество определяют по разности между полным объемом конденсата и объемом органической фазы. Почти аналогичное устройство имеет ловушка 2 Лангеланда - Пратта. Ловушка 3 Бейли позволяет сливать периодически в колбу тяжелую органическую фазу и оставлять в градуированной части приемника только слой отогнанной воды. При определении содержания воды в аквакомплексах и гидратах во многих случаях важное значение имеет правильный выбор переносящей воду жидкости. Обычно ее температура кипения должна быть равной температуре разложения анализируемого порошка или более высокой.
Александр Эллиот (1920 - 1950) - американский химик-органик. Бейли Филип (р. 1916) - американский химик-органик.
Волюмометрический метод определения воды в порошках основан на их взаимодействии с карбидом кальция:
СаС2 + 2Н20 = Са(ОН)2 + Н2С2 .
Выделяющийся ацетилен Н2С2 собирают в градуированную газовую бюретку (см. рис. 84) и по его объему устанавливают содержание воды в порошке.
Для этой цели служит прибор Горбаха - Юринки (рис. 150). В сосуд 4, находящийся в масляной бане 1, совмещенной с манитной мешалкой, помещают якорь 2 (заплавленный в стекло кусочек железа) и засыпают тонко измельченную навеску анализируемого порошка 3, из которого по расчету после реакции с СаС2 должно выделиться 10-35 мл Н2С2.
В реторту 5, имеющую пришлифованный конец, вносят 3-4-кратный (относительно массы навески порошка) избыток СаС2 с размером частиц 0,5 - 0,8 мм. После этих операций сосуды 4 и 5 присоединяют через трубку 6 к остальной части установки, а трехходовой кран 7 открывают на атмосферу.
Всю установку приводят в состояние теплового равновесия с окружающим воздухом, обдувая ее некоторое время вентилятором.

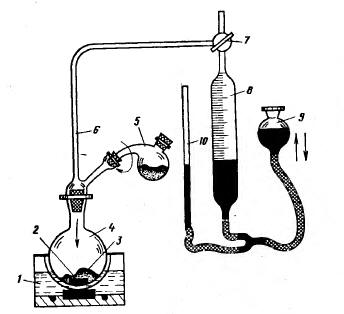

Рис. 150. Волюмометрический прибор Горбаха – Юринки
Затем уровень ртути в газовой бюретке 8 доводят при помощи уравнительного сосуда 9 До нуля и закрывают кран 7. Записывают значения давления и температуры окружающего воздуха, после чего реторту 5 переворачивают в пришлифованных поверхностях так, чтобы СаС2 попал в колбу 4, которую начинают нагревать до 120 - 150 °С, непрерывно перемешивая смесь при помощи магнитной мешалки.
В ходе реакции уравнительный сосуд 9 держат в опущенном положении, чтобы предотвратить чрезмерное возрастание давления ацетилена. Нагревание продолжают до тех пор, пока не прекратится выделение Н2С2 (10-30 мин), о чем судят по прекращению понижения столбика ртути в газовой бюретке 8. После этого убирают баню и дают возможность установке прийти в тепловое равновесие с окружающим воздухом (10 мин). Затем ртуть в бюретке 8 и контрольной трубке 10 доводят до одного уровня перемещением сосуда 9.
Измеряют объем Н2С2 в бюретке 8 и пересчитывают его значение на нормальные условия (0 °С, давление 101325 Па).
Волюмометрический метод с использованием СаСr дает лучшие результаты, чем метод высушивания порошка до постоянной массы, так как он позволяет определять только содержание воды, а не всех летучих примесей.
РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА
Митчел Дж., Смит Д. Акваметрия/Пер. с англ. М , Химия, 1980.
Степин Б.Д., Горштейн И.Г. и др. Методы получения особо чистых неорганических веществ. М.: Химия, 1969.
Луке Г. Экспериментальные методы в неорганической химии/Пер. с нем М.: Мир, 1965.
Вайсбергер А. Физические методы органической химии. М.: Издатинлит 1950, т. 1.
Берг Л.Г., Бурыистрова Н.П. Практическое руководство по термографии, Казань, КазГУ, 1967.
Shriver D.F. The manipulation of air-sensitive compounds.. New York: Mc. Grow Hill, 1969.
