5.11. Криостаты
Криостаты - приборы, в которых поддерживается постоянная температура ниже температуры окружающей среды. Низкую температуру в криостатах создают плавящиеся охлаждающие вещества, кипящие охлаждающие жидкости и испаряющиеся жидкости с низкими температурами кипения.
Температуры немного ниже комнатной - от +5 до +15 °С поддерживают при помощи термостатов, через змеевик которых пропускают охлаждающую воду, а температуру регулируют путем нагревания охлажденной воды, находящейся в термостате. Для охлаждения воды ее пропускают через камеру-теплообменник, наполненную какой-либо охлаждающей смесью.
При заполнении камеры теплообменника смесью, состоящей из 3 кг льда и 1 кг NaCl, достигается температура около -3°С. В этом случае циркулирующей жидкостью является 20%-й водный раствор NaCl. В лабораториях применение такой жидкости не рекомендуют из-за коррозии змеевика и центробежного насоса, образования налетов NaCl на соединительных узлах. Удобнее нее пользоваться водными растворами метанола (табл. 17).
Температуры от 0 до +8 °С поддерживают охлаждение 30%-м раствором глицерина в воде, пропускаемым через змеевик термостата.
Таблица 17. Температуры плавления водных растворов СН3ОН
Концентрация СНзН, % |
Температура плавления, 0С |
Концентрация СНзН, % |
Температура плавления, 0С |
Концентрация СНзН, % |
Температура плавления, 0С |
20,0 28,6 |
-20 -40 |
34,5 38.5 |
-60 -8 |
40,7 42,5 |
-100 -120 |
Криостаты с плавящимися охлаждающими веществами представляют собой твердотельные термостаты - металлические блоки, погруженные в сосуды Дьюара (см. рис. 33). Медный или алюминиевый блок 4 (рис. 108, а) покоится на фторопластовой прокладке 1, предохраняющей сосуд Дьюара 3 от механических повреждений. Термостатируемое вещество в сосудах-пробирках 5 помешают в карманы блока. Температуру контролируют при помощи термопары 6 или термометра сопротивления.
Кашицу плавящегося хладоагента 2 вносят в сосуд Дьюара, окружая ею металлический блок, затем ее периодически добавляют через воронку. Температура плавления хладоагента и будет температурой термостатирования. Для получения кашицы часть хладоагента охлаждают жидким азотом или жидким гелием до его затвердевания (хладоагент вносят в жидкий азот или гелий). К полученной твердой массе в отдельном сосуде Дьюара добавляют оставшуюся часть жидкого хладоагента до образования кашицы. В табл. 18 приведены вещества, применяемые в криостатах с металлическим блоком.

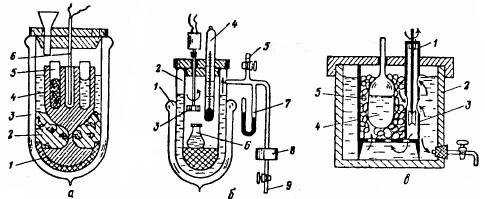

Рис. 108. Криостаты с плавящимся хладоагентом (а, в) и криостат Симона (б)
Таблица 18. Вещества для криостатов с металлическим блоком
Вещество |
Формула
|
Темпертура плавления, 0С
|
Вещество |
Формула |
Температура плавления, 0С |
Дихлоэтан |
С2Н4С1 |
-35,4 |
Ацетон |
(СН3)2СО
|
-95,4 |
Хлорбензол |
C6HSC1 |
-45,6 |
Дисульфид углерода
|
CS2
|
-11.9
|
Хлороформ |
CHCl3 |
-63.5 |
Диэтиловый эфир
|
(C2HS)20
|
-116,2 |
Этиловый эфир пропионовой кислоты |
(C2H5)COO(C2H5) |
-73,8 |
Тетрафторметан |
CF4 |
-183,6 |
Криостаты с кипящей охлаждающей жидкостью (криостаты Симона) - это сосуды 2 с двойными стенками (рис. 108, б), между которыми кипит при низкой температуре жидкость под определенным давлением, контролируемым манометром 7 и регулятором 8. Сам сосуд для лучшей теплоизоляции помещают в сосуд Дьюара 1. Внутри сосуда 2 находятся термостатируемые объекты 6, небольшой вентилятор 3 и контрольный ртутный термометр 4 или термометр сопротивления. Таким образом, сосуд 2 с двойными стенками - своеобразный жидкостной криостат. Если жидкость кипит при атмосферном давлении, то вакуумную линию 9 с регулятором давления 8 отключают и постоянство давления в криостате поддерживают с помощью простых регуляторов (см. разд. 10.6), присоединяемых к трубке 5. Удаляемый из сосуда 2 пар конденсируют в приемнике, охлаждаемом жидким азотом и связанным с трубкой 5. Наиболее широко в криостатах Симона применяют газы, приведенные в табл. 19.
Симон Артур (1893 - 1962) - профессор Высшей технической школы в Дрездене.
Ледяные криостаты. Часто в лабораториях применяют криостаты с таюшим льдом ("ледяные криостаты", рис. 108, в) позволяющие поддерживать в криостатируемом сосуде 4 температуру 0 °С с довольно высокой точностью порядка ±0,01 СС Необходимым условием эффективной работы такого криостат является интенсивное перемешивание воды. Куски льда размером 2 - 3 см помещают во фторопластовый цилиндр или цилиндр из нержавеющей стали с перфорированными стенками дном. Внутри цилиндра закрепляют трубку 3 из того же материала с отверстиями в стенках и дне. Внутри трубки 3 располагают быстроходную мешалку 1, которая при вращении направляет струю талой воды в низ цилиндра со льдом. Вода омывает сосуд 4 и куски льда 5 и возвращается в трубку 3 через отверстия в ее стенках. Лед периодически добавляют в криостат, а избыток воды выпускают через нижний кран. Корпус 2 и крышку такого криостата делают из теплоизоляционного материала.
Таблица 19. Вещества, рекомендуемые для криостата Симона
Вешество |
Формула |
Температура, 0 С при давлении пара (торр) |
Температура плавления, 0 С |
||
100 (13.3 кПа) |
400 (53,3 кПа) |
760 (0,1 МПа) |
|||
Стилен |
с2н4 |
-132 |
-114 |
-103,7 |
-169,1 |
Метилфторид |
CH3F |
- |
- |
-78,5 |
-141,8 |
Аммиак |
NH3 |
-68,0 |
-45,4 |
-33,4 |
-80,0 |
Метилхлорид |
CH3Cl |
-63,0 |
-38,0 |
-23,8 |
-96,7 |
Винилхлорид |
CH2CHCI |
-53,2 |
-28,0 |
-13,8 |
-158,4 |
Диоксид серы |
S02 |
-46,9 |
-23,0 |
-10,1 |
-75,5 |
Метиловый эфир |
CH3OС2H5 |
-34,8 |
-7,8 |
+7,5 |
— |
Криостаты с испарителем (рис. 109) позволяют поддерживать постоянную температуру от 0 °С до температуры кипения хладоагента с точностью ±0,2 °С, достаточной для препаративных целей.
В таких криостатах, содержащих термостатируемый объект 8, в змеевик-испаритель 6 (рис. 109, а) поступает хладоагент, создающий в термостатируемой жидкости, находящейся в сосуде Дьюара 9, заданную температуру, по достижении которой срабатывает электрический регулятор давления 7, перекрывающий поступление хладоагента. В частности, жидкий азот из сосуда Дьюара 2 передавливается избыточным давлением через сифон 5 в змеевик-испаритель б. Сифон снабжен вакуумной рубашкой, посеребренной изнутри (см. рис. 33, д). Избыточное давление создается маностатом 1. Внутренняя трубка сифона 5 должна быть несколько уже входной трубки испарителя 6, чтобы хладоагент можно было подавать в испаритель по каплям.
Криостат снабжен поплавковым уровнемером 3, трубкой 4 Для подачи хладоагента, мешалкой 10 и термопарой 11.
Криостат Р. Скотта (рис. 109, б) применяют в тех случаях, когда нужна большая точность в поддержании постоянной температуры. Криостаты этого типа представляют собой сдвоенные сосуды Дьюара, причем внутренний сосуд 4 заполнен жидкостью, температура которой поддерживается постоянной, а внешний 5 содержит жидкий азот.
Рис. 109. Криостаты с испарителем (а), Скотта (б) и Муттика (в)
Точной регулировки температуры добиваются при помощи электронагревателя 6, помещенного во внутренний сосуд с высокочувствительным датчиком 1, и интенсивной циркуляции жидкости, приводимой в движение мешалкой 7 с электромотором 2. Жидкость перемещается снизу вверх через тонкостенную фторопластовую трубку 3 и вытекает через верхние отверстия трубки, омывая внешние ее стенки.
Колебание температуры в таком криостате в интервале от С до -170 °С составляет всего +0,001 °С
Для поддержания температуры на уровне ±10 °С с точностью ±0,05 °С удобен криостат Муттика (рис. 109, в). Моторчик Уоррена (малогабаритный электродвигатель, производящий 60 об/мин) заставляет сжиматься и растягиваться сильфон 2, который периодически закачивает и откачивает этанол из металлического блока 6. Этанол помешают в медный сосуд 5 в смесь твердого СО2 4 и этанола. Металлический блок 6 содержит криостатируемый сосуд 7 и контактный термометр (на рисунке не показан), включающий периодически через электронное реле моторчик Уоррена, связанный с кривошипом 1. Нагревание блока 6 осуществляется за счет теплоты окружающей среды.
РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА
Линевег Ф. Измерение температуры в технике. Справ. М.: Металлургия, 1980.
Скуратов СМ., Колесов В.П., Воробьев А.Ф. Термохимия. Ч. 1. М.: Изд-во МГУ, 1964.
Холме Э., Прот А. Микрокалориметрия. М.: Издатинлит, 1963.
Алексеев Н.Г., Прохоров В.А., Чмутов К.В. Современные электронные приборы и схемы в физико-химических исследованиях. М.: Химия, 1971.
Хеммингер В., Хене Г. Калориметрия. М.: Химия, 1989.
Dodd R.E., Robinson P.L. Experimental inorganic chemistry. N.Y., Elsevier. 4 Aufl, 1977.
