4.6. Определение плотности жидких и твердых веществ
Плотность вещества В (символ b, единица кг/м3, г/мл, г/см3) - величина равная отношению массы вещества mв к его объему VB:
b,= mв VB (4.6)
Плотность, выраженная в г/л, совпадает со значением плотности в кг/м3. Относительная плотность (символ d, величина безразмерная) - это плотность данного вещества b, деленная на плотность вещества, взятого за эталон
d = b / o (4.7)
Таким эталоном, или стандартным веществом, являются либо чистая вода при давлении 101325 Па (1 атм) и температуре 3,98 °С, либо сухой воздух при нормальных условиях (101325 Па, 0 °С). Плотность воды при 3,98 °С и 101325 Па равна 1,0000 г/мл, а воздуха в нормальных условиях - 1,2928 г/л при составе (массовые доли): 0,7547 N2, 0,2310 02, 0,0129 Аr и 0,00046 С02.
Поскольку плотность и относительная плотность зависят от температуры, подстрочным индексом указывают температуру, при которой измерялась плотность, например 25 и d2o. Если плотность эталонного вещества измерена при температурах, отличных от приведенных выше, то символ относительной плотности снабжается двумя индексами. Например, обозначение (N20) = 1,5300 свидетельствует, что относительная плотность оксида диазота измерена при 25 СС относительно плотности воздуха, определенной при 5 0С.
Удельный вес (символ у, единица Н/м3) - величина, равная отношению веса G (в Н), т.е. силы тяжести, к объему V (в м3):
= g/V. (4.8)
Удельный вес зависит от ускорения свободного падения g и может быть выражен как произведение плотности вещества на ускорение свободного падения:
= b g (49)
Плотность жидкости или раствора измеряют при помощи ареометров, гидростатических весов, пикнометров и др. способами. Плотность твердого вешества определяют пикнометрическим методом, гидростатическим взвешиванием и волюмометрически.
Определение плотности с помощью ареометров. Ареометры постоянной массы (другое название - денсиметры) обычно являются стеклянными (рис. 85). Они имеют в верхней части бумажную шкалу 1 с указанием плотности в г/см3. Нижняя часть . ареометра заполнена балластом 2 (свинцовые дробинки), неподвижно закрепленным связующим веществом 3, размягчающимся при температуре не ниже 80 °С. Балласт нужен для понижения центра тяжести ареометра, чтобы последний при погружении в жидкость плавал в строго вертикальном положении и находился при этом в устойчивом равновесии.
На бумажной полоске 1 в верхней трубке 5 ареометра указана температура, при которой он откалиброван, - обычно 20 °С.
Рис. 85. Ареометры цилиндрические (а), веретенообразные (б) и с встроенным термометром (в). Мениск вокруг трубки ареометра (г):
а - в: 1 - шкала; 2 - груз; 3 - твердая замазка; 4 - термометр; 5 - трубка;
г: 1 - верхний край; 2 - нижний край мениска; 3 - трубка ареометра; 4 - стенка цилиндра
Цена деления шкалы термометра 4, встроенного в ареометр (рис. 85, в), как правило, равна 1 °С. Пределы измерений плотности жидких сред образцовыми ареометрами составляют 0,6500-2,0000 г/см при цене деления 0,0005 г/см3, а ареометрами общего назначения - 0,700-1,840 г/см3 при цене деления 0,001 г/см3. Выпускают наборы, содержащие от 10 до 25 ареометров, каждый из которых рассчитан на свой интервал измерений плотности, например от 0,700 до 0,760 г/см3. Перед определением плотности из набора выбирают ареометр с нужным пределом измерений.
При погружении в жидкость ареометр, согласно закону Архимеда, испытывает действие выталкивающей силы, равной весу вытесненной им жидкости. В тот момент, когда выталкивающая сила становится равной весу всего ареометра, наступает состояние равновесия, и ареометр начинает плавать в жидкости. Чем больше плотность жидкости, тем на меньшую глубину погружается ареометр. Поэтому численные значения плотности на шкале ареометра располагаются в возрастающем порядке сверху вниз.
Архимед (287-212 гг. до н.э.) - античный математик и физик.
Жидкость для измерения плотности наливают в стеклянный цилиндр с диаметром, вдвое превышающим диаметр корпуса ареометра, и высотой, большей, чем длина ареометра. Цилиндр перед заполнением жидкостью необходимо вымыть и высушить (см. разд. 2.9). Заполненный жидкостью цилиндр выдерживают в комнате до тех пор, пока температура его содержимого не будет отличаться от температуры окружающего воздуха на ±2 °С Чтобы быстрее установилось тепловое равновесие, жидкость в цилиндре перемешивают стеклянной мешалкой с диском на конце, перемещая ее вверх и вниз по всей высоте столба жидкости, избегая попадания в нее пузырьков воздуха.
После выравнивания температур жидкости и воздуха в нее осторожно опускают ареометр, взяв его двумя пальцами за верхний конец трубки. Ареометр при опускании не должен задевать стенки цилиндра. Его не выпускают из пальцев до тех пор, пока отметка шкалы ожидаемой плотности не окажется на 3-5 мм выше уровня жидкости и не появится уверенность в том, что ареометр плавает. Если его отпустить преждевременно, то при быстром погружении в жидкость он ударится о дно цилиндра и может разбиться.
Такое случается при неправильном выборе ареометра для исследуемой жидкости. При погружении ареометра жидкость не должна смачивать верхнюю трубку намного выше отметки измеренной плотности. В противном случае показания ареометра будут неточными.
Погруженный ареометр выдерживают в жидкости 3-4 мин для выравнивания температур и определяют показания по нижнему краю мениска 2 (рис. 85, г). Об этом должно быть сказано в паспорте. Если такого указания нет, то ареометр следует проверить либо по образцовому ареометру, либо по показаниям пикнометрической (табличной) плотности известной жидкости.
Для сравнения показаний используемого и образцового ареометров их погружают в жидкость, находящуюся в одном цилиндре, причем ареометры не должны соприкасаться друг с другом. В качестве калибровочной жидкости применяют: в интервале 0,86-0,95 г/см3 - водно-спиртовые растворы; в интервале 0,95-1,01 г/см3 - смеси 85%-го этанола и серной кислоты плотностью 1,84 г/см3; в интервале 1,00-1,84 г/см3 - водные растворы серной кислоты; в интервале 1,84-2,00 г/см3 - смесь 500 г KI, 630 г HgI2 в 1 л воды, которую разбавляют до нужной плотности.
Если температура исследуемой жидкости заметно отличается от температуры, указанной на ареометре (20 °С), в показания вводят поправку, найденную из соотношения:
t = β(t0-t) (4.10)
где β = 2,5- 10-5 1/°С; t0 - температура, при которой был откалиброван ареометр t- температура жидкости; - найденная плотность жидкости.
Ареометры после использования обмывают водой, а затем этанолом, если их опускали в водные растворы веществ, или бензином, тетрахлоридом углерода и ацетоном, если исследуемая жидкость была органической. Затем ареометры высушивают сушильном шкафу или в эксикаторе (см. рис. 32) и хранят в закрытых сосудах.
Определение плотности с помощью гидростатических весов.
[Тпи гидростатическом взвешивании стеклянный поплавок гидростатических весов (см. рис. 69) опускают в исследуемую жидкость. Плотность жидкости сразу же отсчитывают по массе гирь, взятых для достижения равновесия весов.
Для измерения плотности жидкости сначала взвешивают (г) поплавок с его подвеской (проволокой) в воздухе (m1), а затем в чистой воде (m2) и после этого в исследуемой жидкости m3). Первые два измерения проводят заранее и уже потом их не повторяют. Уровень жидкости в цилиндре всегда должен находиться на одной и той же отметке, нанесенной на проволоку, за которую подвешен поплавок к коромыслу весов. Таким образом, часть проволоки представляет собой небольшую постоянную долю общего объема поплавка.
Плотность исследуемой жидкости , (г/см3) при температуре t после измерений вычисляют по уравнению
t = (m1-m3)(b -возд)/[ (m1-m2) + возд] (4.11)
где b - плотность воды при температуре t; возд - средняя плотность воздуха во время взвешивания при температуре t.
Часто оказывается достаточным принимать плотность воздуха равной 0,0012 г/см3. Однако изменения температуры, атмосферного давления и относительной влажности / может до 5% изменить плотность воздуха. Поэтому при точных измерениях рекомендуют записывать не только температуру и давление, но и относительную влажность воздуха/(см. разд. 10.12) и вычислять возд по формуле
возд = 0,0012930(-k) / [760(1 + 0,00367t)], (4.12)
где - атмосферное давление, торр; к - поправка, определяемая влажностью воздуха при температуре t.
Значение к находят из наблюдений за изменением относительной влажности / (%) и парциального давления пара воды в воздухе (b, взятого из справочных таблиц, по уравнению
к = 0,0038 . (4.13)
Проволока для подвески поплавка должна быть очень тонкой и прямой, чтобы уменьшить влияние поверхностного натяжения. Кроме того, она не должна взаимодействовать с жидкостью. Длина проволоки, погруженной в жидкость, обычно берется не более 15 мм, чтобы свести к минимуму уменьшение ее массы в жидкости. При гидростатическом взвешивании температуру жидкости поддерживают постоянной и следят за тем чтобы на поверхности поплавка и части проволоки, погруженной в жидкость, не оседали пузырьки воздуха. Температуру жидкости в цилиндре измеряют с точностью до 0,1 °С до и после каждого взвешивания, принимая в расчет среднее из полученных значений. Термометр все время должен находиться в жидкости.
При определении плотности твердого вещества , его подвешивают вместо поплавка. Твердым веществом может быть либо застывший расплав, в котором закреплена проволока для подвески, либо монокристалл или поликристалл, выращенные из раствора или расплава на затравке, укрепленной на проволоке-подвеске. Значение t, (в г/см3) вычисляют по уравнению
t = m1(ж - возд) /[(m1-m2) + -возд] (4.14)
где т1 - масса гирь, уравновешивающих твердое вещество в воздухе при температуре t, г; m2 - масса гирь, уравновешивающих вещество, погруженное в жидкость, при той же температуре, г; ж - плотность жидкости, в которой проводят взвешивание при температуре t, г/см3; возд = 0,0012 г/см3.
Одним из основных источников погрешностей при гидростатическом взвешивании твердого вещества является влияние поверхностного натяжения и вязкости жидкости, снижающих чувствительность весов. Кроме того, метод осложняется тем, что требуется специальная подготовка твердого вещества, которое не должно включать даже мельчайших пузырьков воздуха и иметь пустоты и трещины.
Если весы с поплавком калибровались при 20 °С, то допустимые отклонения температуры жидкости ±5 °С не требуют специальных поправок.
Для 20 oС
20 - 0,99820(m3 – m1)/(m2 – m1), (4.16)
если пренебречь плотностью воздуха и принять плотность воды при 20 °С равной 0,99820 г/мл.
Плотность жидкости определяют следующим образом. Вымытый (см. разд. 2.9) и просушенный пикнометр взвешивают на аналитических весах, затем заполняют его свежей дистиллированной водой до уровня несколько выше метки или до краев капиллярной трубки (см. рис. 76, а, ж) и выдерживают в термостате (см. разд. 5.9) при 20 °С не менее 30 мин, регулируя температуру в пределах ±0,1 °С. При особо точных измерениях температуру следует поддерживать постоянной с точностью +0,01 0С. Для контроля за температурой воды внутри пикнометра применяют термопары и термометры сопротивления (см. разд. 5.4 и 5.6).
Когда температура воды в пикнометре, а следовательно, и ее уровень перестанут изменяться, излишек воды над меткой (капилляром, пришлифованной поверхностью, см. разд. 4.2) удаляют либо при помощи пипетки с капиллярным концом, либо полоской фильтровальной бумаги. После этого пикнометр закрывают пробкой и тщательно обтирают снаружи куском льняной или батистовой ткани, не оставляющей на поверхности пикнометра волокон, дают ему возможность принять температуру окружающего воздуха и взвешивают. Эту операцию повторяют 2-3 раза и находят среднее значение массы.
Аналогично взвешивают пикнометр с исследуемой жидкостью, предварительно высушив его. При точных измерениях исследуемую жидкость до термостатирования нагревают до кипения, чтобы удалить растворенный в ней воздух, охлаждают до комнатной температуры и только после этого заливают в пикнометр.
При определении плотности летучей жидкости в расчеты может быть внесена погрешность из-за наличия над ее уровнем некоторого объема газовой фазы. Погрешность вызвана разницей в плотностях газовой фазы (воздух + пар) в пикнометре и наружного воздуха. Она увеличивается с ростом парциального давления пара, различий в молекулярных массах пара и воздуха, с ростом объема, заполненного газом.
Поэтому для пикнометров типов а, г и ж (см. рис. 76) необходима поправка на массу пара. Если капилляры в пикнометрах типов в и д (см. рис. 76) достаточно длинны и узки, то газовое
пространство считают свободным от пара исследуемой легколетучей жидкости.
Поправка к массе m и заполненного жидкостью пикнометра равна:
m = VП(возд - в+п), (4.17)
где VП - объем заполненного паром пространства над жидкостью, мл; в+п - плотность смеси воздуха и пара.
Значение в+п находят из уравнения
в+п = Mж /RT+ (р - рп )рвозд /Р, (4.18)
где рп - парциальное давление пара жидкости, атм; Мж - молярная масса летучей жидкости; р - атмосферное давление, атм; рвозд - плотность воздуха| принимаемая равной 0,0012 г/мл; R - универсальная газовая постоянная, равная 82,0566 мл*атм/(моль-К).
Величину такой поправки можно определить из конкретного примера.
В пикнометре типа г (см. рис. 76) вместимостью 25 мл находится этиловый эфир (C2H5)2 O (Мж =
74,1 г/моль, температура кипения 34,5 °С). Объем, заполненный паром (от метки до пробки пикнометра), равен Vn = 3,0 мл, а парциальное давление пара = = 0,571 атм при 20 °С (найдено из таблиц). Принимая рвозд = 0,0012 г/мл и считая, что воздух, насыщенный парами эфира, имеет давление 1 атм, получим:
в+п = 0,571-74,1/(82,06*293) + (1,0 - 0,571)0,0012/1 = 2,3*10-3
Отсюда
m = 3,0(1,2 10-3 - 2.310-3) = -3,3 10-3 г, или -3,3 мг.
Итак, вес пикнометра с этиловым эфиром без поправки был бы завышен на 3,3 мг.
Чтобы измерить в пикнометре плотность твердого вещества, проводят три взвешивания: исследуемого вещества на воздухе (m, г), пикнометра, наполненного чистой водой или другой
жидкостью с известной плотностью, с которой твердое вещество не взаимодействует (т1, г), и пикнометра, наполненного той же жидкостью с погруженным в нее исследуемым веществом (m2,
г).
Плотность твердого вещества р, находят из соотношения
t = mж –(m2-m1) рвозд /[m-(m2-m1)] (4.19)
где рж - плотность вспомогательной жидкости при температуре t.
Твердое вещество насыпают в пикнометр либо в виде относительно крупных кристаллов, проходящих через горло пикнометра, либо в виде измельченного до порошкообразного состояния и высушенного в сушильном шкафу в течение 1-2 ч при 105-110 °С. Если твердое вещество такую температуру не выдерживает, то его высушивают в вакуум-эксикаторе (см. разд. 2.3) над соответствующим реагентом (см. разд. 7.2).

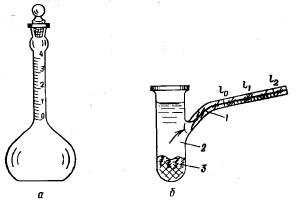

Рис. 86. Волюмометры: пикнометрический (а) и капиллярный (б)
Пикнометр с порошком заполняют на 2/3 жидкостью и помещают на 0,5-1,0 ч на водяную баню, нагретую до 60-70 °С, для удаления из частиц порошка абсорбированного воздуха, при этом пикнометр время от времени встряхивают (см. разд. 6.1). Затем пикнометр охлаждают и дальше проводят операции так же как с жидкостью, у которой надо установить плотность. Для лучшего проникновения жидкости в капилляры порошка рекомендуют присоединять пикнометр во время его нагревания на водяной бане к вакууму.
Вспомогательная жидкость должна иметь низкое давление пара, смачивать твердое вещество и стенки пикнометра, а ее плотность не должна быть выше плотности твердого вещества. В качестве такой жидкости применяют толуол, ксилол, бензол, бензин, этанол и другие органические жидкости. Выбор жидкости во многом определяет значение погрешности при измерении плотности твердого вещества. Плотность вспомогательной жидкости устанавливают одним из описанных выше способов.
Волюмометрический метод определения плотности твердых веществ основан на измерении объема вспомогательной жидкости, вытесненной твердым веществом. Если навеска твердого вещества /ив, а объем вытесненной им вспомогательной жидкости Уж, то плотность вещества рв легко определяется из уравнения
B = mB/Vж. (4.20)
Для измерения используют пикнометры с градуированным горлом (рис. 86, а) либо пробирки с капилляром (рис. 86, б), такие сосуды получили название волюмометров (франц.
volume - объем + греч. metreo - мерю). В волюмометр типа а наливают вспомогательную жидкость и доводят ее уровень G термостате с температурой 20 °С до нулевой отметки на горле, Затем всыпают осторожно точную навеску измельченного вещества mb и содержимое волюмометра слегка встряхивают, чтобы жидкость смыла с внутренней поверхности горла все приставшие к ней частицы вещества. После этого волюмометр помещают в термостат, настроенный на 20 °С, и выдерживают в нем 20-40 мин. Затем отмечают уровень жидкости на горле. Это будет значение Vж в мл. Плотность рассчитывают по формуле (4.20).
Пробирку волюмометра типа б (см. рис. 86, б) перед определением плотности закрепляют вертикально в штативе, при этом капилляр будет направлен немного вверх. В пробирку наливают вспомогательную жидкость 2 так, чтобы часть ее дошла до отметки lq. Затем осторожно вводят предварительно взвешенный сухой порошок исследуемого вещества 3, при этом мениск жидкости в капилляре смещается до отметки l1. Далее из пипетки приливают в пробирку точно известный объем вспомогательной жидкости, что приводит к перемещению мениска к отметке l2. Объем твердого вещества будет равен:
Vж = VП(l1 – l0)(l2-l1). (4.21)
где VП - объем жидкости, добавленной из пипетки; Vж - объем вытесненной жидкости, или объем твердого вешества.
При измерениях надо следить за равенством температур вспомогательной жидкости, пипетки и пробирки с капилляром и за отсутствием пузырьков воздуха.
РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА
Кивлис С.С. Техника измерения плотности жидкостей и твердых тел. М.: Стандартгиз, 1959.
Кивлис С.С. Плотномеры. М.: Энергия, 1980.
Физические методы оганической химии/Под ред. Вайсбергера. М.: Издатинлит, 1950. Т. 1.
Правдин П.В. Лабораторные приборы и оборудование из стекла. М.: Химия. 1978.
