12.2.3 Організація і технологія виконання ізоляційно-укладальних робіт при будівництві трубопроводу із незаізольованих труб

Ізоляційно-укладальні роботи при будівництві магістральних трубопроводів із незаізольованих труб, в умовах заводненої і заболоченої місцевостей, можуть здійснюватися суміщеним або роздільним способами.

При роботі ізоляційно-укладальної колони за суміщеною схемою на трубопровід наноситься ізоляційне покриття і одночасно укладається у траншею, а в зимовий період траншею необхідно підготовити. Якщо трубопровід укладається за роздільною схемою (дуже рідко) то трубопровід ізолюється на бермі траншеї, а потім укладається в траншею.

Використання в даному випадку ізоляційних матеріалів, а також конструкції ізоляційного покриття повинні визначатися технічним проектом.

При роботі ізоляційно-укладальної колони суміщеним способом машини та механізми слід розставляти згідно схемі, приведеній на рис.12.9.

При даній схемі виконання ізоляційно-укладальних робітнеобхідно забезпечити: підйом трубопроводу, що укладається, над землею на висоту, яка би дозволяля вільному проходу очисної та ізоляційної машин; зміщення трубопроводу із берми (лежневої дороги) над віссю траншеї; можливість сотивання бітумного покриття до визначеної температури за час від його нанесення на поверхню трубопроводу до моменту торкання дна траншеї.

1 – для трубопроводу діаметром 530 мм; 2 – для трубопроводу діаметром від 720 мм до 1020 мм; 3 – для трубопроводу діаметром 1220 мм;

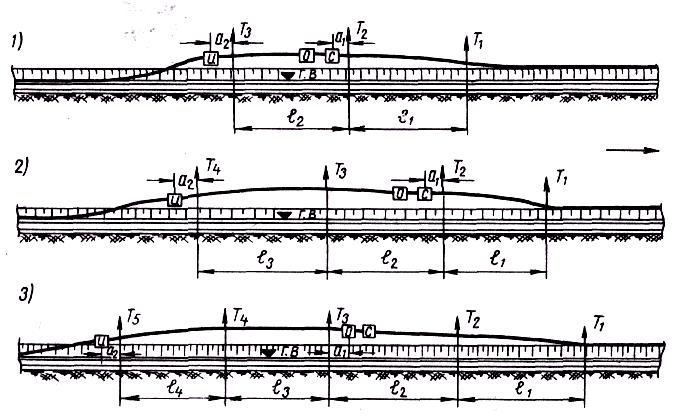

Рисунок 12.9 – Схема розсташування машин та механізмів при підземному способі укладання трубопроводів суміщеним методом із зимової або лежневої доріг

Рекомендовані марки трубоукладачів, відстані між ними, висота підйому трубопроводу та виліт стріл трубоукладачів приведені в табл.12.9, 12.10 та 12.11.

Таблиця 12.10 – Рекомендована висота підйому трубопроводу

Dз мм	Висота підйому трубопроводу в місці розташування трубоукладача, см
	Т1	Т2	Т3	Т4	Т5
530 720 820 1020 1220	55-70 70-80	50-60 50-60 50-60 70-85 90-100	100-100 100-105 100-105 100-120 90-100	105-115 110-120 120-130 50	95-100 100-110 105-115 105-115 30

Таблиця 12.11 – Рекомендована висота підйому трубопроводу

Dз мм	Виліт стріли трубоукладача, м
	Т1	Т2	Т3	Т4	Т5
530 720 820 1020 1220	1,2 1,3 1,3 1,4 1,5	1,6 1,8 1,9 2,0 2,0	2,0 2,0 2,2 2,5 2,7	2,3 2,5 2,8 3,0	3,2

При значному обмерзанні трубопроводу необхідно заздалегідь провести очищення труб до виконання роботи з їхнього осушення.

Машини та механізми в цьому випадку розташовуються згідно рис.12.10, а відстані між трубоукладачами приведені в табл.12.12.

Рисунок 12.10 – Схема розсташування машин та механізмів при підземному способі укладання трубопроводів суміщеним методом із| зимової або лежневої доріг за умови пропуску двох очисних машин

Таблиця 12.9 – Рекомендовані марки трубоукладачів, відстані між ними

Dз мм	Марки трубоукладачів					Рекомендовані відстані, м
	Т1	Т2	Т3	Т4	Т5	l1	l2	l3	l4	a1	a2
530 720 820 1020 1220	Т-12-24 Т-15-30 Т-15-30 Т-35-60 Т-35-60	Т-12-24 Т-15-30 Т-15-30 Т-35-60 Т-35-60	Т-12-24 Т-15-30 Т-15-30 Т-35-60 Т-35-60	Т-15-30 Т-35-60 Т-35-60 Т-35-60	Т-35-60	20-25 25-30 25-30 30-35 30-40	20-25 25-30 25-30 30-35 30-40	25-30 25-30 25-30 30-40	25-30	4-6 4-6 4-6 4-6 4-6	4-6 4-6 4-6 4-6 4-6

Таблиця 12.12 – Рекомендовані марки трубоукладачів, відстані між ними при розміщенні двох очисних машин

Dз мм

Марки трубоукладачів

Рекомендовані відстані, м

Т1

Т2

Т3

Т4

Т5

l1

l2

l3

l4

a1

a2

a3

l

530 720 820 1020 1220

Т-12-24 Т-15-30 Т-15-30 Т-35-60 Т-35-60

Т-12-24 Т-15-30 Т-15-30 Т-35-60 Т-35-60

Т-15-30 Т-35-60 Т-35-60

Т-35-60 Т-35-60 Т-35-60

Т-15-30 Т-15-30 Т-15-60 Т-35-60 Т-35-60

20-25 25-30 25-30 30-35 30-40

20-25 25-30 25-30 30-35 30-40

25-30 25-35 30-40

25-30 25-30 25-30

6-10 6-10 6-10 6-10 610

4-6 4-6 4-6 4-6 4-6

4-8 4-8 4-8 4-8 4-8

20-25 25-30
