Трёхмерное моделирование

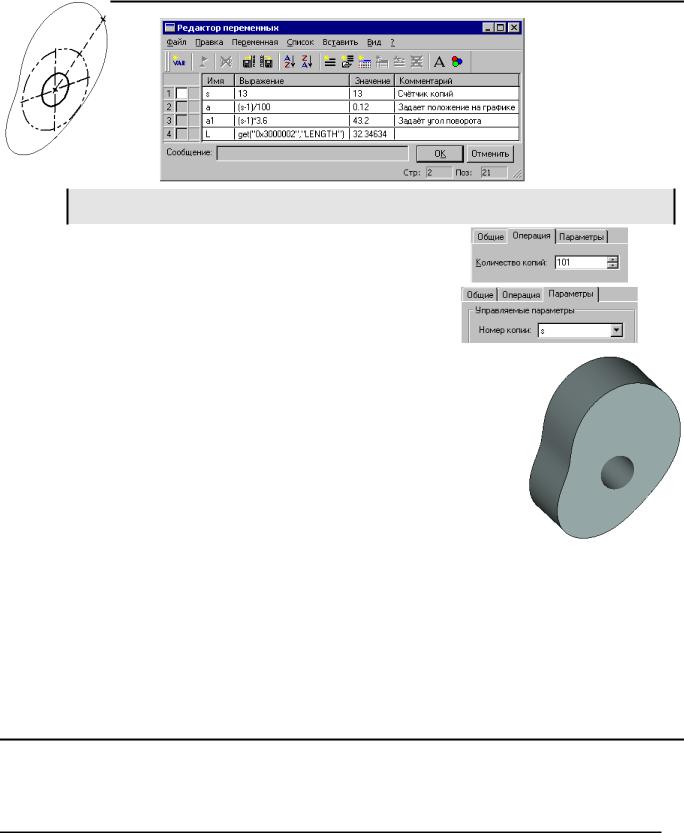

Поскольку значения параметра «номер копии» всегда начинаются с единицы, иногда требуется вводить поправку (–1) в выражения, где участвует переменная «номер копии».

Теперь можно строить параметрический 3D путь. В диалоге параметров нужно определить два параметра: задать количество копий, и назначить переменную, которая будет выполнять функцию счётчика копий. В данном примере на параметр "номер копии" назначена переменная {s}.

Первая копия 3D узла будет совпадать по положению со 101-й. В результате получится замкнутый 3D путь. Его геометрия будет соответствовать форме кулачка.

Далее для получения тела кулачка нужно получить копию построенного 3D пути, смещённую на заданное расстояние вдоль оси кулачка. В данном примере для копии пути в параметрах задано положительное смещение вдоль оси Y на 50 единиц.

Имея в наличии два параллельных 3D пути, можно построить каркасную поверхность. Для получения твёрдого тела выполнена операция "Сшивка". В завершение сделано цилиндрическое отверстие по оси кулачка (выталкивание окружности и булева "вычитание").

Способ ориентации копии по путям или поверхностям

Поскольку не всегда с помощью выражений удаётся точно описать закон изменения параметров копии, иногда удобно использовать 3D пути или поверхности других тел для определения положения и ориентации системы координат текущей копии. Более подробное описание данного алгоритма можно посмотреть в главе "Тело по траектории", параграфе "Тело по траектории с параметрическим изменением профиля".

Параметры 3D путей

Как и любой элемент системы, 3D путь имеет набор параметров. Значения параметров можно задавать, вызвав с помощью опции
