Трёхмерное моделирование

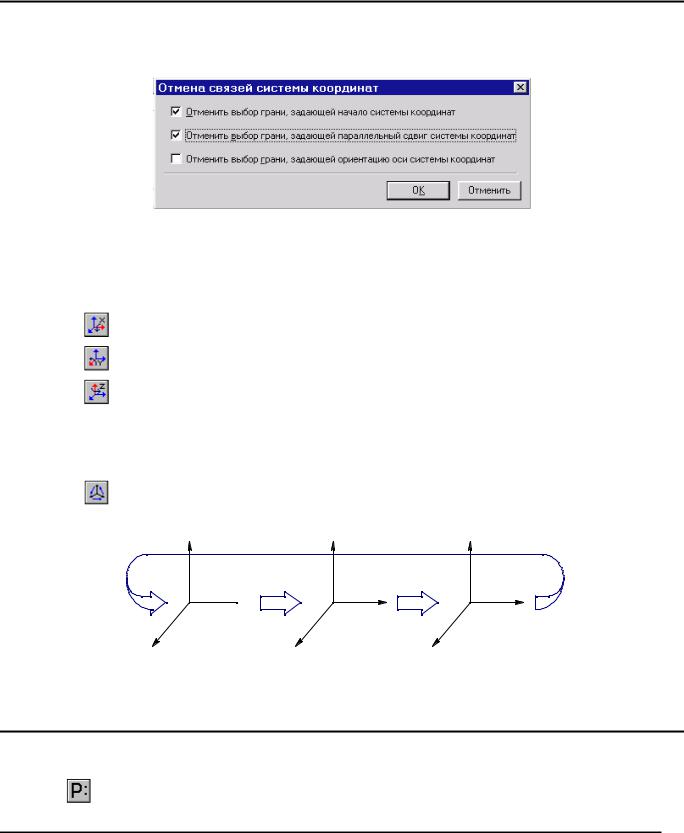

позволяет отменить привязку к граням, выбранным с помощью опций ”Переместить систему координат до касания с гранью” и “Повернуть ось X системы координат перпендикулярно грани”. После выбора опции появляется окно диалога:

Требуется указать те грани, привязка к которым отменяется, и подтвердить выбор, нажав кнопку

<OK>.

Изменение ориентации осей локальной системы координат

Для изменения ориентации осей локальной системы координат применяются следующие опции.



<A>

Повернуть систему координат вокруг оси Х на 90°









<O>

Повернуть систему координат вокруг оси Y на 90°









<Z>

Повернуть систему координат вокруг оси Z на 90°







Использование данных опций позволяет поворачивать систему координат вокруг заданных осей.

Кроме того, существует возможность циклического изменения осей с помощью опции



<Tab>

Циклический поворот системы координат.







Результат работы данной опции показан на рисунке.

Z



X



Y

Y

Tab

Z

Tab

X







X



Y



Z

Если заданы оба способа преобразований системы координат (изменение ориентации и циклический сдвиг), то сначала изменяются направления осей, затем циклическим сдвигом оси меняются местами.

Параметры локальных систем координат

Набор параметров является одинаковым для систем координат всех типов. Значения параметров можно задавать, вызвав с помощью опции



<P>

Задать параметры.







180

Локальные системы координат

следующее окно диалога:

Закладка «Общие»

Комментарий. Текстовая строка. При нанесении 3D фрагмента облегчает выбор системы координат из списка используемых для привязки.

Использовать для привязки фрагмента. При использовании модели в качестве 3D фрагмента, ее привязка выполняется за счет совмещения двух систем координат. Одна система координат связана с моделью вставляемого 3D фрагмента (исходная), другая - со сборочной моделью (целевая). У модели 3D фрагмента может быть несколько систем координат, но не все из них будут использоваться для привязки. Для того чтобы пометить те, которые необходимо использовать для привязки, служит данный параметр. При нанесении 3D фрагмента только системы координат с установленным данным параметром появляются в списке исходных.

Такие системы координат в 3D окне изображаются специальным образом. В начальной точке рисуется сфера. По этому признаку их можно отличить от остальных.

Внешняя. Если модель используется в качестве 3D фрагмента, то локальные системы координат этой модели, у которых данный параметр установлен, являются доступными и в сборочной модели. Их можно использовать для привязки других 3D моделей. Положение такой системы координат определяется положением 3D фрагмента. Редактировать можно только параметры. Поднятые с 3D фрагмента системы координат имеют специальные имена (ReferLCS_0). Для таких систем можно
