Трёхмерное моделирование

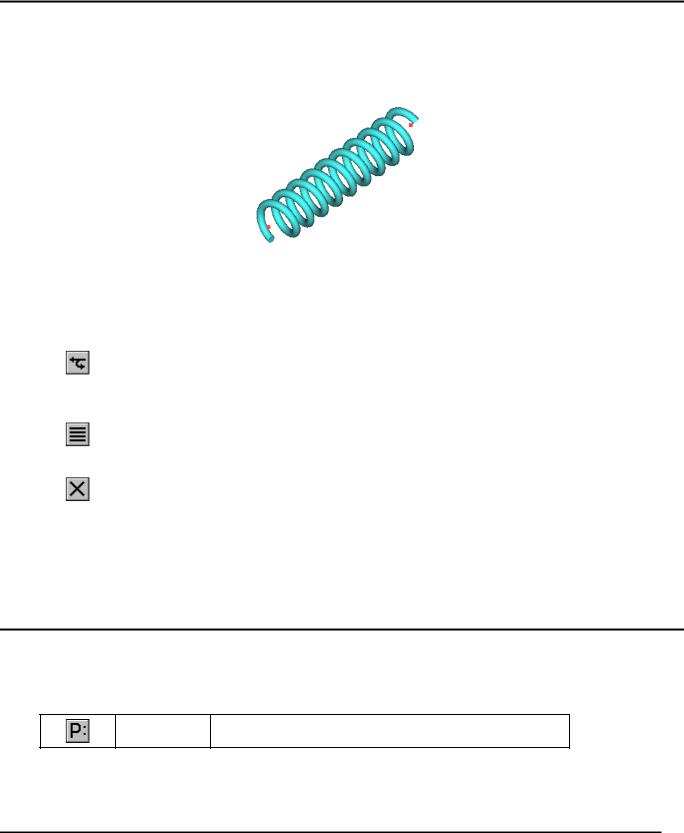

появилось на экране в результате подтверждения выбора пиктограммой , то подтверждение заданных параметров кнопкой [Ok] приведет к созданию операции. В результате в 3D виде окна текущего чертежа появляется тело типа пружина.

Для того чтобы привязать 3D модель пружины к чертежу, необходимо все параметры как на 2D чертеже, так и в 3D модели задать соответствующими переменными.

Выбор любого элемента в процессе создания операции в случае неоднозначного выбора можно изменить при помощи опции

В процессе создания операции, все 3D элементы можно выбрать по имени из списка, при помощи опции

Отмена действий по созданию операции, осуществляется опцией

Использование создаваемого тела в булевой операции

Создаваемое тело, можно использовать в булевой операции. Для этого, на последнем этапе создания операции пружина, в автоменю появляются соответствующие опции. Подробно ознакомиться с данной возможностью можно в главе “Общие параметры 3D элементов”.

Параметры операции пружина

Параметры операции пружина можно подразделить на две группы: первая – общие, определяющие внешние характеристики созданного тела, и вторая – параметры, отвечающие за способ формирования тела.

Окно диалога параметров, в процессе создания операции, можно вызвать с помощью опции

Также окно диалога появляется в результате подтверждения создания операции пиктограммой .

362

Пружины

Закладка «Общие»

Данная закладка является типовым окном диалога для многих операций системы. В нем можно задать общесистемные и специальные параметры, а также параметр общий для всех 3D элементов:

Имя операции. Для операции создания пружины по умолчанию генерируются следующие имена: Пружина_0, Пружина_1 и т.д.

Подробно ознакомиться с описанием параметров закладки “Общие” можно в главе “Общие параметры 3D элементов”, которая была представлена ранее.

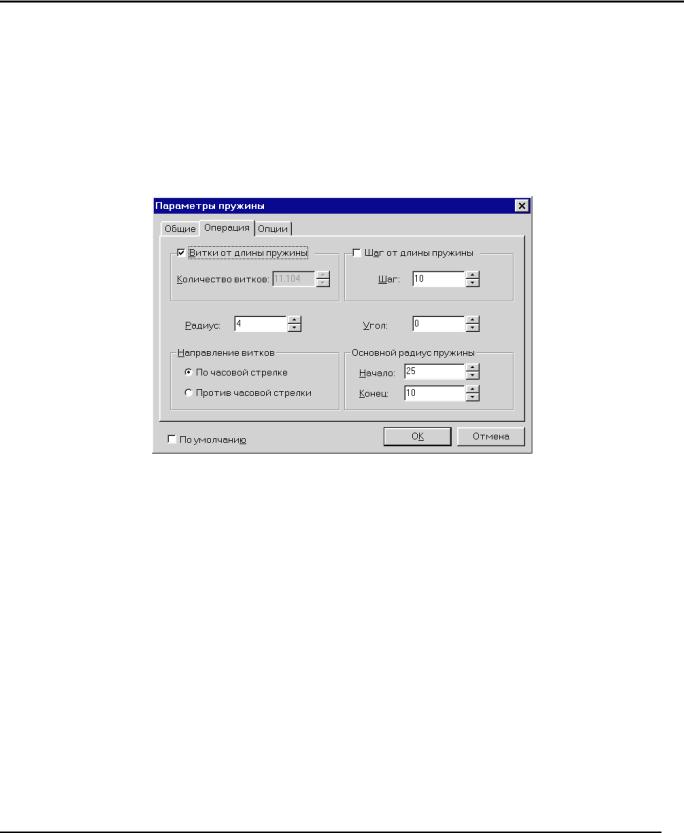

Закладка «Операция»

Витки от длины пружины. Задает полное число витков пружины. При установке данного параметра количество витков рассчитывается автоматически и зависит от длины пружины, заданной двумя 3D узлами, а также от шага пружины, значение которого задается параметром “Шаг”. Если параметр “Витки от длины пружины” не установлен, то становится доступным параметр “Количество витков”, где можно самостоятельно задать необходимое количество витков пружины.

Шаг от длины пружины. Задает шаг пружины. При установке данного параметра шаг рассчитывается автоматически и зависит от длины пружины, заданной двумя 3D узлами, а также от количества витков пружины, заданных параметром “Количество витков”. Если параметр “Шаг от длины пружины” не установлен, то становится доступным параметр “Шаг”, где можно самостоятельно задать необходимое значение шага пружины.

Радиус. Задает радиус проволоки пружины.

Угол. Задает угол поворота стартовой точки положения профиля вокруг оси пружины.

Направление витков. Данный параметр задает направление навивки пружины “По часовой стрелки” или “Против часовой стрелки”.

Основной радиус пружины. Задает средний радиус начала и конца пружины. Значения радиусов могут быть одинаковыми, в случае цилиндрической пружины и различными, в случае конической пружины.

363

Трёхмерное моделирование

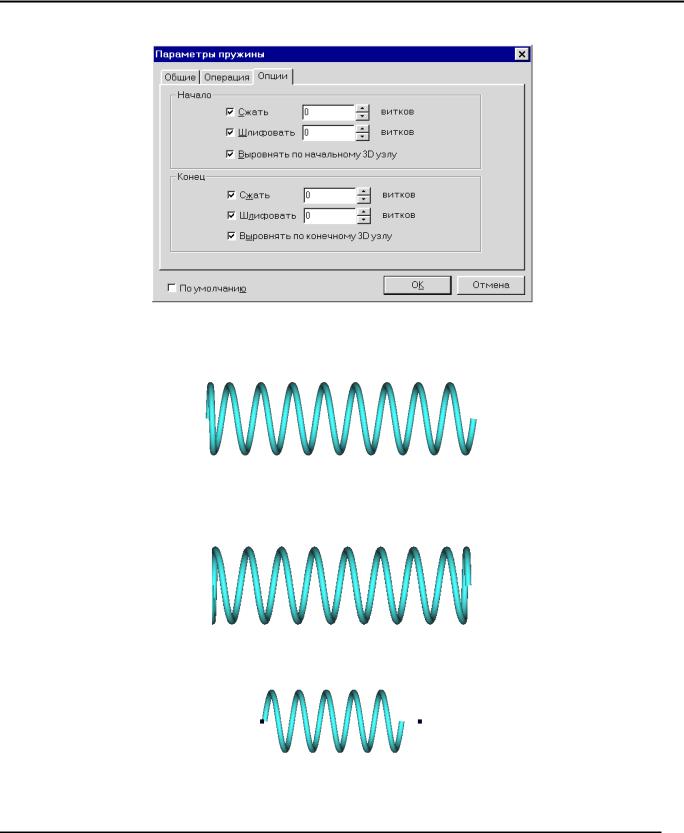

Закладка «Опции»

Установка параметра “Сжать”, открывает поле, где можно задать количество витков пружины, которые необходимо сжать. На рисунке представленном ниже показана пружина, у которой поджато

¾ витка с начала пружины.

Установка параметра “Шлифовать”, открывает поле, где можно задать количество витков пружины, которые необходимо зашлифовать. На рисунке представленном ниже показана пружина, у которой

поджато ¾ витка и зашлифовано ¾ дуги окружности с начала пружины.

Для того чтобы выровнять пружину по начальной или конечной точке, устанавливаются следующие параметры: “Выровнять по начальному 3D узлу”

или “Выровнять по конечному 3D узлу”

364
