Рабочие плоскости

проекционных связей с двумя другими видами. Для задания этих связей служит проекционная прямая. Она построена как прямая, проходящая через узел (Узел_1) под углом 45 градусов к горизонтальной прямой. Если выбрать начальной точкой всех рабочих плоскостей Узел_1, то такой способ построения изображения видов гарантирует правильность проекционных связей. Выбрав в качестве начальных точек Узел_2, Узел_3 и Узел_4 можно построить изображения видов без непосредственной проекционной связи. Главное, чтобы соответствовали размеры изображения на различных видах.

Особенности создания первой стандартной рабочей плоскости

В окне диалога, вызванном опцией <S> “Создать стандартную рабочую плоскость”, присутствуют

еще две дополнительные опции в виде графических кнопок: [



Спереди и сверху] и [



Спереди и слева]. Используя эти опции, вы можете построить сразу две стандартные рабочие плоскости, в этом случае достаточно указать общее начало координат в виде 2D узла. Так как при создании моделей обычно используются несколько стандартных плоскостей, то эти опции позволяют ускорить процесс их построения. Вы можете еще раз повторить пройденный пример, где, вместо последовательного создания рабочих плоскостей использовать описанные опции.

Построение стандартной рабочей плоскости в 3D окне

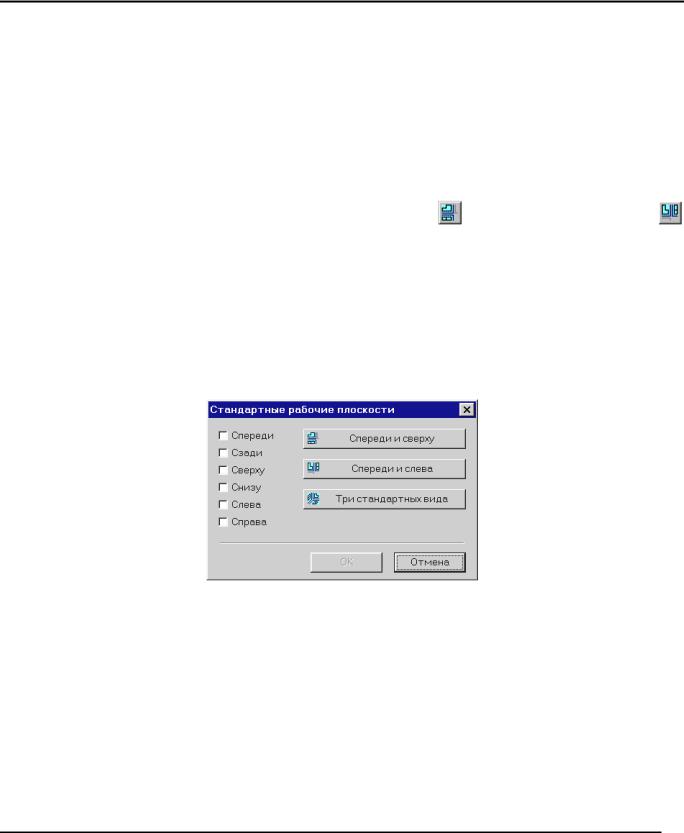

Активизируйте 3D окно и выберите опцию “Создать стандартную рабочую плоскость”. На экране появляется следующее окно диалога:

Здесь вы можете выбрать сразу несколько стандартных видов, перечисленных слева. Подтверждение выбора кнопкой [OK], приведет к автоматическому созданию рабочих плоскостей, указанных видов. Созданные таким образом рабочие плоскости на текущей странице чертежа не отображаются, в этом случае каждая рабочая плоскость будет располагаться на отдельной странице, которая создается одновременно с рабочей плоскостью. Отображение страниц в 2D окне можно подключить с помощью команды “Сервис/Страницы”, установив параметр “Показать скрытые страницы”. Отображение таких рабочих плоскостей в 3D виде, установлено по умолчанию. Их расположение в трехмерном пространстве определяется мировой системой координат, которая служит общим началом координат для всех создаваемых таким образом рабочих плоскостей. Начало координат каждой рабочей плоскости находится в центре прямоугольника, которым обозначается рабочая плоскость в 3D окне. Изменить начало координат стандартной рабочей плоскости можно только при редактировании (в этом случае выбор начала координат осуществляется также как и при создании рабочих плоскостей по 2D виду, при этом следует пользоваться той страницей, которая принадлежит данной рабочей

105
