Трёхмерное моделирование

Необходимо выбрать 2D узел, который совместится с 3D узлом, и контур займет окончательное положение в пространстве. Если выберите 2D узел – Узел_2, то контур займет положение Контур_3.

Двумя операциями перемещения можно придать контуру любое положение в пространстве. При этом его плоскость всегда остается параллельной выбранной на первом этапе рабочей плоскости.

В автоменю присутствуют еще две опции

Они отменяют соответствующее действие по перемещению контура.

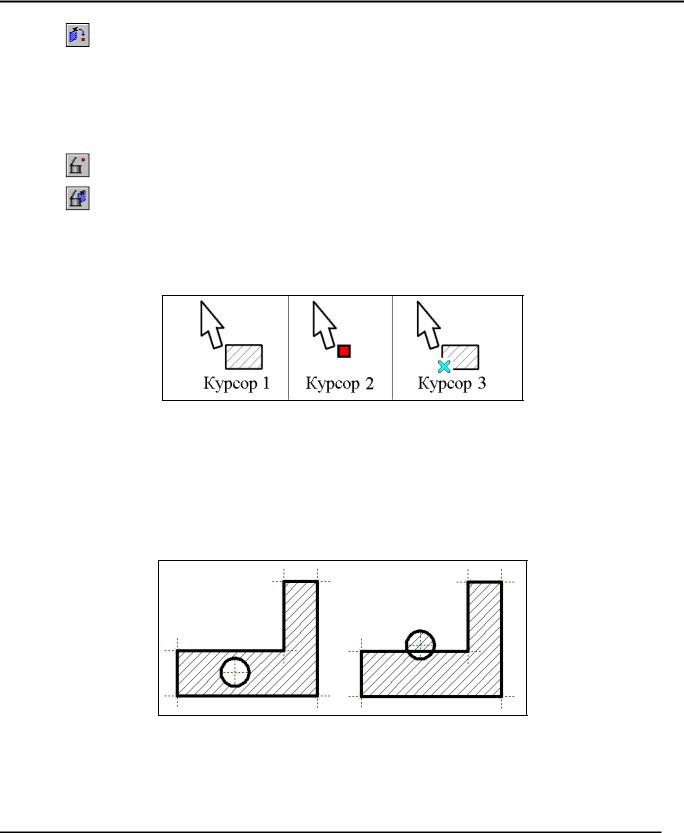

В общем случае система автоматически производит переключение активных опций. О том, какая опция установлена в данный момент, информирует графический курсор. Когда включена опция “Выбрать штриховку” курсор принимает вид “Курсор 1”.

Опции “Выбрать 3D узел для привязки плоскости контура” соответствует вид “Курсор 2”. Опции “Выбрать 2D узел контура для совмещения с 3D узлом ” соответствует вид “Курсор 3”. Выбор опции необходимо делать тогда, когда вы меняете обычный порядок действий.

Самопересекающиеся контуры

Для создания 3D профиля не допускается использование самопересекающихся контуров штриховки. Например, если штриховка состоит из двух контуров, то ситуация показанная на левом рисунке является правильной, а на правом – ситуация, при которой возникает ошибочный контур.

В начальный момент, 3D профиль может быть создан на основе контура штриховки, когда тот находится в правильном состоянии. Но затем при редактировании 2D элементов построения, может возникнуть ошибочная ситуация – самопересекающийся контур. В таком случае выдается сообщение об ошибке в окне диагностики и 3D профиль пропадает. Также исчезают и все элементы,

152

3D профили

построенные на его базе. Все эти элементы не удаляются, а только не перерисовываются. Они вновь появятся, как только контур штриховки будет исправлен.

Создание 3D профиля на основе контура текста

Профили можно создавать на базе других двухмерных элементов - текстов. Элемент текст – это набор символов, где каждый символ можно рассматривать как замкнутый контур, и, таким образом, сам текст – как набор замкнутых контуров. В основном меню команды надо вызвать опцию

и выбрать в 2D окне текст. В остальном данный способ создания профиля ничем не отличается от предыдущего. Существует одно ограничение - шрифт, которым выполнен текст, должен быть формата TrueType.

Определенные сочетания букв некоторых шрифтов могут образовывать самопересекающиеся контуры, что может привести к ошибке создания профиля.

Создание 3D профиля на основе трёхмерных объектов

Для того чтобы создавать профиль с помощью трёхмерных объектов, необходимо выбрать в основном меню команды опцию

Создаваемые первыми двумя способами профили полностью определяются выбранным элементом трёхмерного тела: гранью или циклом. Такой профиль будет изменяться в соответствии с изменениями геометрии тела.

Остальные способы создания профиля с использованием трёхмерных объектов рассмотрим далее в отдельных параграфах.

Проецирование профиля на грань или тело

Если создается профиль как проекция другого профиля на грань, то доступны следующие действия:

<В> Выбрать операцию.

153

Трёхмерное моделирование

Сначала требуется указать тело или грань, на которую должен проецироваться выбираемый на следующем шаге 3D профиль. Если выбрано тело, то новый профиль строится на наборе граней указанного тела. При выборе элементов следует помнить о следующем ограничении: проекция выбранного профиля должна целиком умещаться на выбранных поверхностях.

На следующем шаге задаётся вектор проецирования, либо с помощью двух 3D узлов, либо с помощью локальной системы координат, ось X которой будет являться вектором проецирования. Если вектор проецирования не задан, то проекция строится по нормали к выбранной грани или набору граней.

При выборе элементов в указанной последовательности система автоматически переключается опции для перехода в следующее состояние. Можно производить выбор элементов в произвольной последовательности, но при этом придётся выбирать соответствующие опции самостоятельно.

Копирование 3D профиля

К дополнительным возможностям относится возможность создания 3D профиля как копии уже существующего 3D профиля. Для этого надо выбрать опцию:

Для создания копии надо выполнить следующие действия:

- выбрать исходный 3D профиль.

В параметрах на закладке “Преобразование” на этом этапе можно установить необходимые значения смещений и поворотов. Повороты в данном случае выполняются относительно мировой системы координат. Этого достаточно для создания копии. Дальнейшие действия не являются обязательными.

- выбрать исходную систему координат.

154

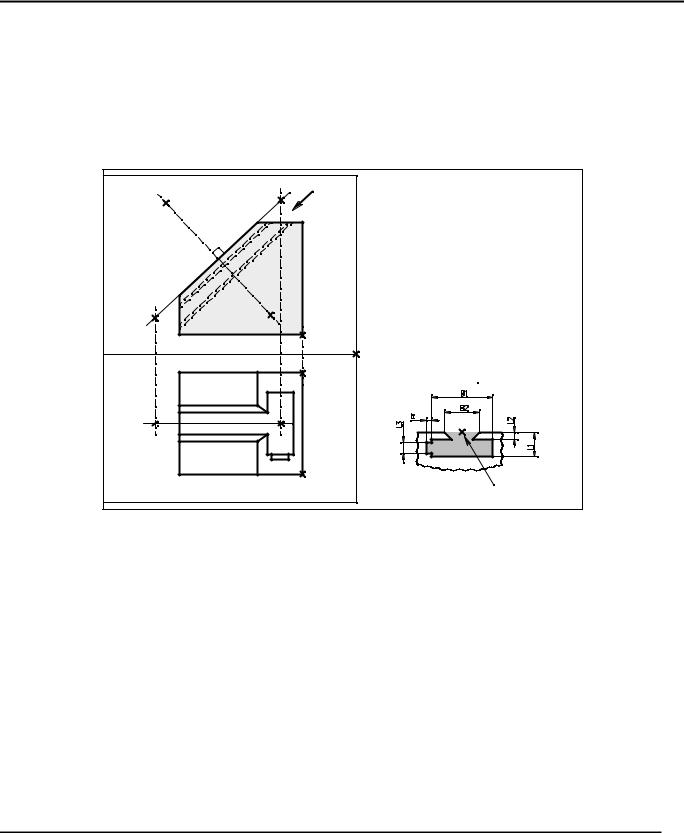

Приведённый на рисунке чертёж находится в директории

“Примеры для документации\ Трёхмерное моделирование\ Рабочие плоскости\ Дополнительные\ Чертёж 1”. Можно использовать его для выполнения необходимых построений.

Последовательность действий должна быть следующей:

Построить 3D узел, используя Узел_3 в качестве единственной проекции. По умолчанию эта проекция принадлежит рабочей плоскости “Вид сверху”. Вторая проекция не нужна, 3D узел будет расположен на нулевом расстоянии от рабочей плоскости “Вид спереди”.

Построить 3D профиль на базе штриховки, задающей форму паза. По умолчанию эта штриховка принадлежит рабочей плоскости “Вид сверху”. Нет необходимости привязывать профиль к 3D узлу, пусть он также располагается на нулевом расстоянии от рабочей плоскости “Вид спереди”.

Построить локальную систему координат на базе двух 3D узлов. Первый узел (А) задаёт начальную точку системы координат, второй (В) – направление оси X.

Построить вторую систему координат. В качестве начальной точки выбрать 3D узел, построенный на первом шаге. Для правильной ориентации системы координат надо выполнить необходимые операции поворота вокруг осей.

155
