Внешняя модель

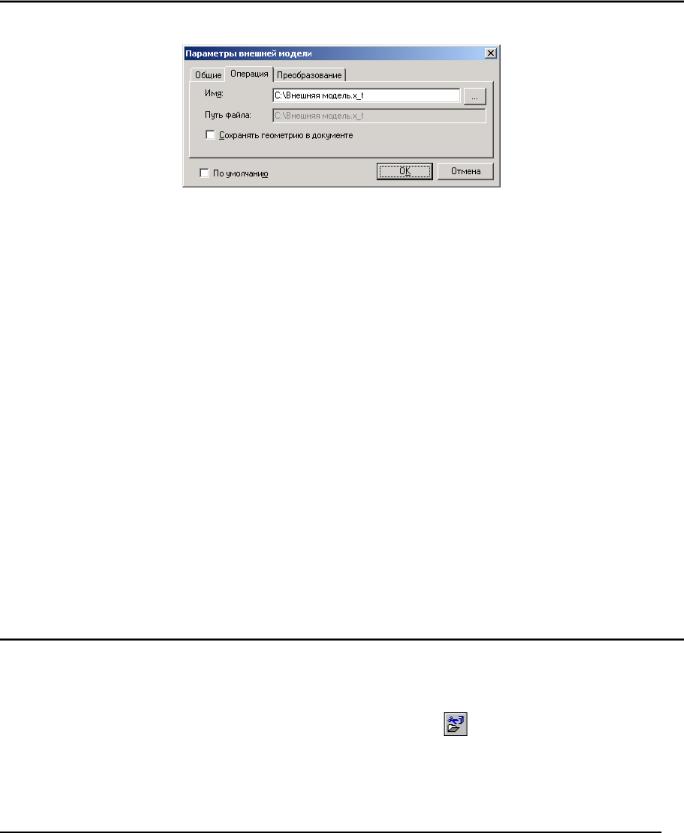

Закладка «Операция»

Имя файла. Воспользоваться данным параметром можно в процессе построения и при редактировании модели, вставленной из внешнего файла. В поле данного параметра автоматически или вручную заносится имя файла, в котором хранится модель Parasolid или путь к нему. Если имя файла не известно, то можно воспользоваться кнопкой с тремя точками. Если задать имя без пути, то следует указать расширение и в команде "SO: Задать установки системы" (“Настройка|Установки…”) закладка “Папки” установить директорию, в которой будет искаться файл.

Путь файла. Этот параметр является информационным и показывает путь на файл, в котором хранится модель Parasolid.

Сохранять геометрию в документе. Позволяет сохранять геометрию внешней модели на момент её вставки непосредственно в документе. Геометрия в этом случае сохраняется без ссылок на файл внешней модели, что не позволяет изменяться вставленной модели при изменениях в ее файле, при этом увеличивается место, занимаемое документом на диске, но не требуется увеличения памяти. Данный параметр перебивает значение параметра "Сохранять данные о геометрии операции в файле документа", который установлен по умолчанию в статусе документа и позволяет сохранять ссылки на файл внешней модели. Оба параметра обеспечивают работу с документом, в котором вставлена внешняя модель, в других директориях и на других компьютерах при отсутствии файла внешней модели.

Закладка «Преобразование»

С помощью параметров этой закладки можно легко исправить положение внешней модели относительно целевой системы координат формата GRB. Данная закладка подробно описана в главе

3D фрагменты”.

Редактирование внешней модели

Редактирование внешней модели выполняется с помощью команды “3EMO:Изменить внешнюю модель”. Вызов команды осуществляется одним из следующих способов:

Клавиатура

Текстовое меню

Пиктограмма







<3EMO>

«Правка|Операции|Вставка



внешней модели»







После вызова команды, модель, вставленную из внешнего файла, можно выбрать с помощью мыши. Выбор осуществляется в 3D окне.

315

Трёхмерное моделирование

Редактирование такой модели происходит аналогично редактированию многих операций системы. Подробно ознакомиться с этой возможностью можно в главе “Редактирование 3D элементов”.

При изменении параметров можно выбрать другой файл, содержащий внешнюю модель. В этом случае, новая внешняя модель может занять положение, не соответствующее координатам изменяемой модели, так как системой координат привязки внешних моделей служит глобальная система координат этих моделей. Исправить положение внешней модели можно с помощью параметров закладки “Преобразование”.
