Глава 102. Дополнительные конструктивные элементы

Если среди параметров выбранного отверстия в эскизе есть общая глубина H, становят! ся доступными переключатели группы Способ построения. Они позволяют указать, ка! ким способом определяется глубина отверстия).

Если активизирован переключатель На глубину, то глубина отверстия будет равна за! данному в списке параметров значению. Если активизирован переключатель До вер шины или Через все, то параметр H исчезает из списка параметров, а глубина отверс! тия определяется автоматически. Принцип автоматического определения глубины такой же, как при вырезании элемента выдавливания. Если активизирован переключатель До вершины, требуется указать эту вершину.

Фантом отверстия с заданными параметрами отображается в окне детали. Точка привяз! ки отверстия (она помечена на эскизе красным цветом) по умолчанию располагается в начале локальной системы координат грани, на которой создается это отверстие.

Чтобы разместить отверстие в нужном месте грани, расфиксируйте поля ввода коорди! нат точки привязки. Для этого щелкните мышью по полю т. Перекрестие в этом поле сменится «галочкой». Укажите положение отверстия мышью или введите координаты центра отверстия.

Если вы работаете с многотельной деталью, то кроме настройки параметров может по! надобиться задание области применения операции. Для этого служит вкладка Панели свойств Результат операции. Подробно об области применения операций и способах ее задания рассказано в разделе 100.4 на с. 147.

После задания всех параметров отверстия нажмите кнопку Создать на Панели специ! ального управления.

Деталь с отверстием на указанной грани будет показана в окне, а пиктограмма отверстия появится в Дереве модели.

Если отверстие полностью пересекает тело, то результатом построения будет тело, со! стоящее из нескольких частей (см. главу 99).

Вы можете создать собственную библиотеку отверстий или дополнить системную биб! лиотеку отверстий (см. раздел 148.3 на с. 602).

102.4. Ребро жесткости

Перед построением ребра жесткости детали требуется создать эскиз, определяющий форму этого ребра.

102.4.1. Требования к эскизу ребра жесткости

▼В эскизе должен быть один контур.

▼Контур в эскизе должен быть разомкнутым.

▼Касательные к контуру в его конечных точках должны пересекать тело детали.

▼Контур в эскизе ребра жесткости может не доходить до тела детали. Система продолжит контур до пересечения с ближайшей гранью. Криволинейные контуры продолжаются по касательным к ним в крайних точках.

165

Часть XX. Приемы моделирования деталей

102.4.2. Формирование ребра жесткости

Чтобы построить ребро жесткости, вызовите команду Ребро жесткости.

Команда Ребро жесткости доступна, если выделен один эскиз (эскиз ребра).

Если деталь состоит из нескольких тел, то для построения ребра жесткости необходимо указать то из них, к которому будет приклеено создаваемое ребро. Чтобы выбрать тело, укажите в окне модели любую грань, вершину или ребро этого тела, либо выделите в Де! реве модели принадлежащий телу объект одного из следующих типов:

▼первый формообразующий элемент,

▼приклеенный формообразующий элемент,

▼приклеенное листовое тело,

▼приклеенная зеркальная копия тела,

▼булева операция.

Выбранный объект будет подсвечен.

Удобнее всего указывать в окне модели грань (или одну из граней), к которой будет не! посредственно примыкать создаваемое ребро жесткости.

Если вы случайно ошиблись при указании тела, нажмите кнопку Указать заново на Па! нели специального управления. Подсветка с ранее выбранного объекта будет снята, и вы сможете указать другое тело.

С помощью элементов управления Панели свойств настройте параметры ребра:

▼положение (см. раздел 102.4.3),

▼уклон граней (см. раздел 102.4.4),

▼толщину (см. раздел 102.4.5).

После подтверждения выполнения операции в окне детали появится ребро жесткости, а в Дереве — соответствующая ему пиктограмма.

102.4.3. Положение ребра

Ребро жесткости может быть перпендикулярно или параллельно плоскости эскиза. Для выбора варианта построения активизируйте соответствующий переключатель в группе Положение (см. табл. 102.4).

166

Глава 102. Дополнительные конструктивные элементы

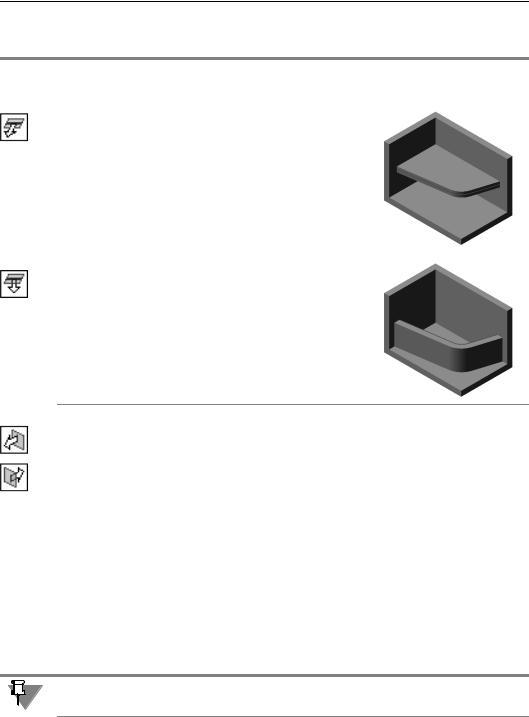

Табл. 102.4. Возможные положения ребра жесткости

Ортогонально Ребро жесткости перпендикулярно плоскости эскиза плоскости эскиза ребра. Поверхность

ребра образуется выдавливанием контура в эскизе.

Если тело детали расположено по одну сторону от эскиза, система автоматически рас! познает направление выдавливания ребра (в сторону детали). Это — Прямое направ ление. Чтобы изменить направление формирования ребра жесткости, активизируйте переключатель Обратное направление в группе Направление. Направление постро! ения ребра показывается на фантоме в окне модели в виде стрелки.

102.4.4. Уклон граней ребра

Если требуется, чтобы грани элемента имели уклон, введите его значение в поле Угол уклона. Боковые грани ребра жесткости будут уклонены наружу под заданным углом.

Если эскиз ребра жесткости состоит из нескольких сегментов (например, отрезков), вы можете указать сегмент, задающий направление уклона. Для этого используйте кнопку Следующий. При нажатии на нее подсвечивается один из сегментов эскиза. Нажимайте кнопку, пока не будет подсвечен нужный сегмент. Торцевая грань ребра жесткости, со! ответствующая этому сегменту, будет принята за основание уклона. Боковые грани реб! ра будут наклонены по отношению к ней на заданный угол (рис. 102.6).

Выбор сегмента, задающего направление уклона, имеет смысл только при построении ребра в плоскости эскиза (когда выключена опция Ортогонально эскизу).

167

Часть XX. Приемы моделирования деталей

Рис. 102.6. Ребро жесткости с уклоном. Эскиз ребра состоит из трех сегментов. Сегмент, задающий направление уклона, выделен.

102.4.5. Толщина ребра

При формировании ребра жесткости материал добавляется к плоскости его эскиза или к поверхности, образованной выдавливанием эскиза ортогонально его плоскости.

Укажите направление добавления слоя материала. Для этого выберите нужный вариант в списке Тип построения тонкой стенки на вкладке Панели свойств Толщина (см. табл. 102.5).

Табл. 102.5. Возможные варианты построения тонкой стенки

После выбора направления требуется задать толщину ребра жесткости.

▼Если материал добавляется в направлении наружу, введите толщину в поле Толщина стенки 1.

▼Если материал добавляется в направлении внутрь, введите толщину в поле Толщина стенки 2.

168
