Часть XX. Приемы моделирования деталей

Для выбора первого варианта включите опцию Сохранять кромку на вкладке Пара метры Панели свойств. В этом случае будет сохранена форма ребер соседних граней (рис. 102.4, б).

Если эта опция выключена, то скругление будет построено с сохранением поверхности. Форма ребер соседних граней может измениться (рис. 102.4, в).

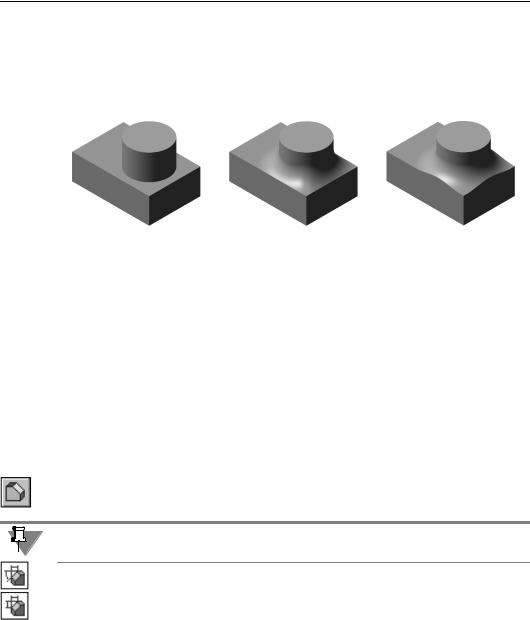

Рис. 102.4. Скругление: а) исходные элементы, б) скругление с сохранением кромки, в) скругление без сохранения кромки

Иногда взаимное расположение скругляемых поверхностей и заданный радиус скругле! ния не позволяют сохранить кромку. Если при этом включена опция Сохранять кром ку, то при попытке построить скругление система выдаст сообщение об ошибке.

Чтобы избежать такой ошибки, включите опцию Автоопределение. В этом случае сис! тема построит «комбинированное» скругление. Везде, где это возможно, будут сохране! ны кромки соседних граней. Там, где сохранение кромок невозможно, будут сохранены поверхности соседних граней.

Если включено автоопределение, опция Сохранять кромку недоступна и ее состояние не учитывается при построении скругления.

102.2. Фаска

Чтобы создать фаску на ребрах детали, вызовите команду Фаска.

Команда не выполняется для ребер, образованных гладко сопряженными гранями.

Выберите способ построения фаски — По стороне и углу или По двум сторонам, ак! тивизировав соответствующий переключатель в группе Способ построения.

▼Если фаска строится по стороне и углу, введите в поле Длина 1 длину стороны фаски, а в поле Угол — угол между этой стороной и поверхностью фаски. В справочном поле Длина 2 появится вычисленное значение длины второго катета фаски.

▼Если фаска строится по двум сторонам, введите их длины в поля Длина 1 и Длина 2. В справочном поле Угол появится вычисленное значение угла фаски.

Укажите в окне детали ребра, на которых требуется построить фаску. Если требуется построить фаски на всех ребрах какой!либо грани, укажите эту грань.

После указания первого ребра в окне детали возникает фантом — стрелка, направлен! ная вдоль одной из граней. Стрелка указывает направление, в котором будет отклады!

162

Глава 102. Дополнительные конструктивные элементы

ваться сторона фаски с длиной Длина 1. Относительно этого же направления будет от! кладывается угол фаски.

Если требуется изменить направление, в котором откладывается первая сторона, акти! визируйте нужный переключатель (Первое направление или Второе направление) в группе Направление первой стороны. При этом направление стрелки!фантома (а значит, и направление первой стороны фаски) изменится.

Если стороны фаски равны, то результат ее построения не будет зависеть от направле! ния первой стороны.

Не стройте фаску для каждого ребра в отдельности. Если это возможно, указывайте при создании фаски как можно большее количество ребер, параметры фаски для которых одинаковы.

Выполнение предыдущего совета может быть затруднено, если фаска неравносторон! няя. Если ребра, выбранные для построения такой фаски, относятся не к одной грани, то выбор единого направления фаски для всех ребер может привести к неверному резуль! тату построения. В этом случае рекомендуется указывать для построения фаски ребра, относящиеся к одной грани, и создавать отдельную фаску для каждой грани.

Если несколько ребер, на которых строится фаска, гладко соединяются (имеют общую касательную в точке соединения), укажите одно из них и включите опцию По касатель ным ребрам. В этом случае система автоматически определит другие ребра, на кото! рые требуется продолжить фаску.

После подтверждения выполнения операции на ребрах детали появится фаска, а в Дере! ве модели — пиктограмма фаски.

Создавайте фаски и скругления по возможности в конце процесса построения детали, а не сразу после возникновения формообразующих элементов, на ребрах которых требу! ется образовать фаски и скругления. В этом случае расчеты при выполнении формооб! разующих операций будут производиться быстрее.

102.3. Круглое отверстие

Чтобы создать круглое отверстие со сложным профилем, выделите грань, на которой оно должно расположиться. Затем вызовите команду Отверстие.

163

Часть XX. Приемы моделирования деталей

Рис. 102.5. Панель свойств отверстия

После вызова команды на Панели свойств появятся элементы управления для выбора профиля отверстия и ввода его геометрических размеров (рис. 102.5).

Выберите из списка тип (форму) отверстия. Эскиз профиля выбранного типа отверстия отображается в окне просмотра снизу от списка типов.

Этот эскиз — параметрический. Параметры отверстия управляются значениями соот! ветствующих им размеров в эскизе. Список переменных параметров отверстия отобра! жается ниже окна просмотра.

Чтобы изменить какой!либо параметр отверстия, введите нужное значение в соответс! твующее поле таблицы параметров.

Не все значения размеров можно менять в произвольном порядке. Например, нельзя сделать диаметр резьбы больше номинального диаметра отверстия. Если требуется уве! личить диаметр отверстия, сначала измените номинальный диаметр, а затем — диаметр резьбы.

Введите нужные значения всех параметров отверстия.
