Глава 93.

Работа со свойствами документа

Свойства документа используются для просмотра информации о документе!модели и ее составных частях и представления этой информации в виде отчетов.

Свойства документа делятся на системные и дополнительные.

Для каждого документа!модели формируется один список свойств, который использу! ется для всех составных частей модели. При работе с документом!деталью список свойств документа используется как для самой детали, так и для тел, созданных в ней. При работе с документом!сборкой — для сборки, компонентов и тел.

Свойства сборки не передаются в файлы ее компонентов.

По умолчанию список свойств документа содержит только системные свойства. Эти свойства автоматически назначаются документу при его создании.

В процессе работы с документом вы можете редактировать список его свойств: созда! вать новые свойства, изменять и удалять существующие, добавлять свойства из библи! отек свойств или из файлов компонентов (при работе со сборкой). Указанные действия описаны в разделе 93.2.2 на с. 86.

Вы можете заранее настроить список свойств новых документов, включив в него все не! обходимые свойства. Для этого используются библиотеки свойств. Подключение библи! отек описано в разделе 93.1.1.

В комплект поставки системы КОМПАС!3D входит библиотека свойств properties.lpt. Вы можете создать собственные библиотеки, как описано в разделе 93.2.1 на с. 85.

Чтобы свойства из списка отображались в документе, необходимо включить их отобра! жение. Данная настройка может быть выполнена как для новых документов (см. раздел 93.1.1), так и для текущего (см. раздел 93.1.2 на с. 83).

Значения свойств документа задаются во время работы с ним. Задание значений свойств описано в разделе 93.3 на с. 91.

93.1.Настройка списка свойств

Настройка списка свойств выполняется для новых документов!моделей или для текуще! го.

Для новых документов вы можете настроить подключение нужных библиотек свойств и отображение свойств в документе. Для текущего документа — только отображение свойств в документе.

93.1.1.Настройка списка свойств новых документов

Чтобы настроить список свойств новых документов (деталей или сборок), вызовите ко! манду Сервис — Параметры... — Новые документы — Модель — Деталь/ Сборка — Настройка списка свойств. На экране появится диалог, показанный на рис. 93.1.

80

Глава 93. Работа со свойствами документа

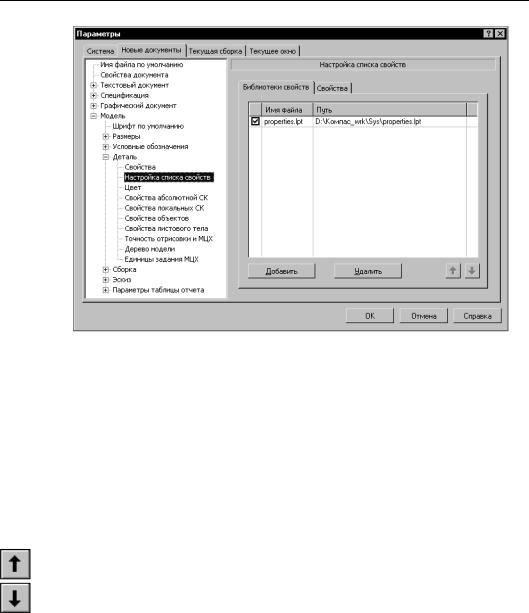

Рис. 93.1. Настройка списка свойств новых документов, подключение библиотеки свойств

Диалог содержит две вкладки: Библиотеки свойств и Свойства.

Вкладка Библиотеки свойств позволяет подключить библиотеки, свойства из которых могут использоваться в новых документах.

Чтобы подключить библиотеку, выполните следующие действия.

1.Добавьте библиотеку свойств в список библиотек. Для этого нажмите кнопку Добавить и укажите нужную библиотеку (файл с расширением lpt) в стандартном диалоге Windows открытия файлов. В список библиотек добавится строка, содержащая имя файла библи! отеки и путь к нему.

2.Включите опцию слева от имени файла библиотеки в списке. Свойства из библиотеки будут добавлены в список свойств новых документов.

Вы можете редактировать список библиотек, перемещая или удаляя элементы списка. Для изменения положения библиотеки в списке используются кнопки Переместить вверх и Переместить вниз. Кнопка Удалить позволяет удалить библиотеку из списка.

Список свойств новых документов содержится на вкладке Свойства. Чтобы настроить отображение свойств в новых документах, активизируйте эту вкладку (рис. 93.2).

81

Часть XIX. Особенности работы с трехмерными моделями

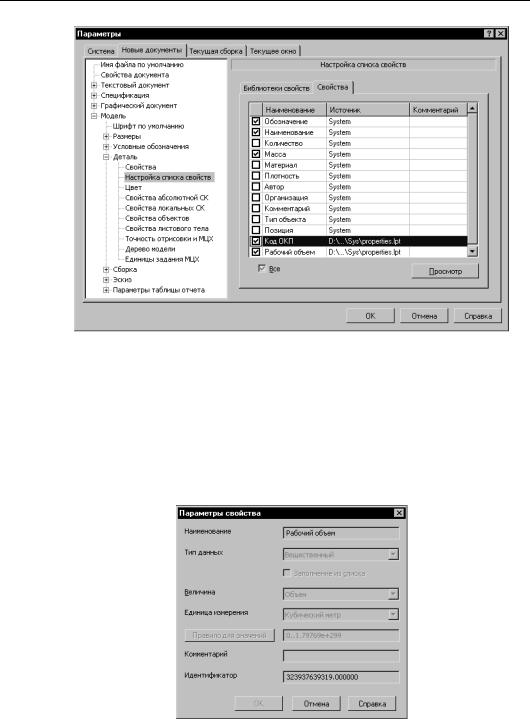

Рис. 93.2. Настройка списка свойств новых документов, настройка отображения свойств

В список входят системные свойства и свойства из подключенных библиотек. Опция сле! ва от наименования свойства позволяет включить или отключить отображение этого свойства в новых документах.

Опция Все позволяет включить/отключить отображение всех свойств.

Чтобы просмотреть параметры свойства, выделенного в списке, нажмите кнопку Про смотр. На экране появится диалог Параметры свойства (рис. 93.3). В режиме про! смотра данные, содержащиеся в диалоге, недоступны для редактирования.

Рис. 93.3. Просмотр параметров свойства
