17.Основные весовые и геометрические характеристики ла
Вес «полезной нагрузки», состоящий из веса боевого заряда, приборов системы управления, а также из их оболочки силовой конструкции.
Вес топлива, расходуемого i-ой ступенью.
«Сухой вес» i-го блока, вес конструкции блока, который отделяется в полете, израсходовав рабочий запас топлива.
Полный начальный вес i-ой ступени.
G01=G0 – полный начальный вес ракеты.
Коэффициент весового совершенства конструкции i-го блока .
Относительный «сухой» вес i-ой ступени
;; - зависит от вида БЧ.
18. Основные конструктивные схемы гибридных, турбореактивных, ракетно-прямоточных двигателей, комбинированных ракетно-прямоточных двигателей. Основные узлы и элементы.
/-диффузор;2 - центробежный компрессор; 3 - камера сгорания; 4 -турбина; 5-сопло
Турбореактивный двигатель состоит из следующих основных элементов- диффузора (входного устройства), компрессора, камеры сгорания, газовой турбины и реактивного выходного сопла. В турбореактивных двигателях применяются два типа компрессоров- осевые и центробежные. Центробежный компрессор (рис 5 29) наиболее прост и надежен в работе. Однако в связи с тем что он имеет только одну ступень, максимальная степень повышения давления невелика и обычно не превышает 4 ... 5. В осевом компрессоре (рис. 5.30) степень повышения давления в одной ступени колеблется в пределах от 1,15 до 1,5 (в перспективе можно достичь даже 2), однако применение многоступенчатых компрессоров с 5 ... 7 и более рядами лопаток позволяет получить большие дивления в камере сгорания. Осевые компрессоры имеют более высокий коэффициент полезного действия и меньшую лобовую площадь, чем центробежные. При работе турбин основные трудности состоят в уменьшении нагрева лопаток.
/-диффузор; 2 -осевой компрессор; 3 - камера сгорания; 4 - турбина, 5 - форсажная камера; 6 — сопло
Прямоточные воздушно-реактивные двигатели (ПВРД) могут быть дозвуковыми и сверхзвуковыми. На ЛЛ применяют только последние схемы, центральное тело в таких диффузорах профилируется из нескольких конусов с малыми углами раствора. Обычно применяют двух- или трехскачковые воздухозаборники, так как дальнейшее увеличение скачков не дает положительного эффекта из-за усложнения конструкции и технологии производства. ПВРД с постоянной геометрией диффузора и сопла имеет оптимальные характеристики только при каком-то одном режиме полета. Поэтому при изменении скорости полета и давления потока обычно регулируются проходные сечения диффузора и сопла двигателя.

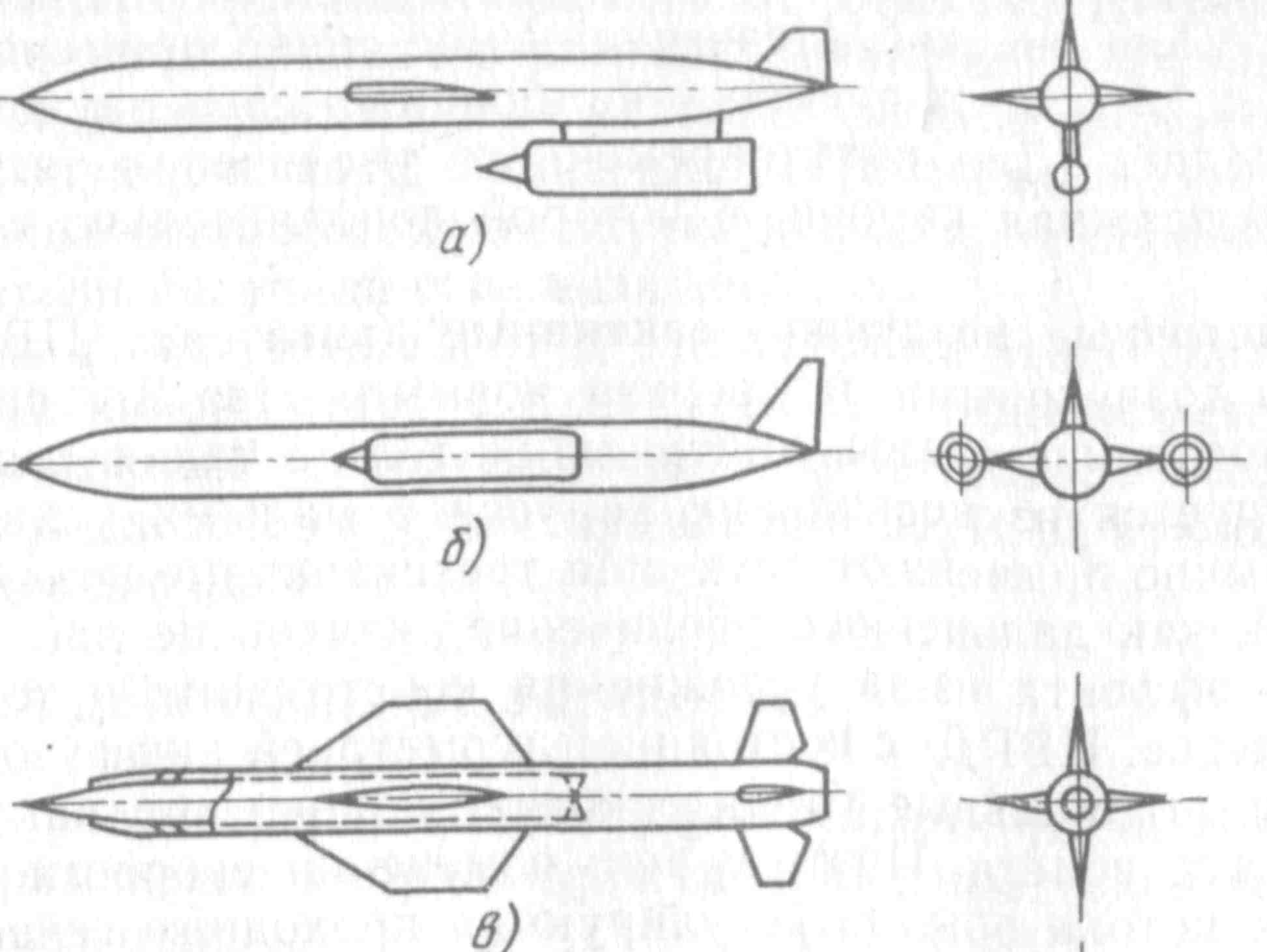

На рис. 5приведены схемы размещения ПВРД и воздухозаборников на ЛА. Наибольшее применение на ЛА получили лобовые воздухозаборники(рис. в), кольцевые(рис. д) и боковые(секторные) (рис. 5, г, е, ж). ПВРД, установленные на пилонах(рис. а, б), могут использоваться в качестве ДУ одной из ступеней ЛА и после отработки двигателя сбрасываются с целью уменьшения лобового сопротивления ЛА. В компоновках, представленных на рис. в, г, д, е, ж, двигатель является частью корпуса ЛА. Как правило, камера сгорания располагается в кормовой части корпуса, а воздухозаборники могут размещаться по-разному, в зависимости от назначения ЛА и формы траектории полета.
Пульсирующий ВРД является конструктивно наиболее простым, но малоэкономичным воздушно-реактивным двигателем, применение которого целесообразно только на дозвуковых ЛА. Принцип работы пульсирующего ВРД (ПуВРД) следующий: горючее, попадающее в камеру сгорания 5, воспламеняется запальной свечой 4 и сгорает в кислороде воздуха, поступающего через входной диффузор 1 и клапанные решетки 2. Продукты сгорания под давлением закрывают клапаны, и газывыбрасываются через цилиндрическое сопло, создавая тягу. После истечения продуктов сгорания давление в камере сгорания падает, в результате чего клапаны вновь открываются, пропуская воздух в камеру. Такие циклы (пульсации тяги) повторяются через некоторые промежутки времени, на основании чего эти двигатели получили свое название.
Так как для работы ПуВРД требуется на входе достаточный скоростной напор, старт ЛЛ с ПуВРД осуществляется с помощью разгонных ускорителей либо путем сброса с самолета-носителя. В настоящее время применение ПуВРД возможно для малоразмерных ДПЛА.
Гибридные двигатели на твердожидком топливе (РДТЖТ)
достоинствами РДТЖТ является их простота и надежность по сравнению с ЖРД, а также-возможность охлаждения камеры сгорания жидким компонентом, что невозможно в РДТТ.
Основным принципом, лежащим в основе выбора твердожидких топлив, является использование богатого горючим твердого топлива и способного к хранению жидкого окислителя. В таком двигателе твердое топливо воспламеняется обычным способом с помощью воспламенителя, а образующиеся при этом горячие газы дожигаются жидким окислителем, поступающим в камеру сгорания через форсунки.
Вкачестве примера смешанного топлива можно привести жидкую перекись водорода и твердый полиэтилен, размещенныйв камере сгорания в виде шашек. Перекись водорода до поступления в камеру разлагается с помощью катализатора. Изменяя расход жидкого окислителя, можно регулировать тягу двигателя в широких пределах.
На рис. 5.34 показана принципиальная схема ракетного двигателя на твердожидком топливе, в котором заряд твердого топлива / поджигается воспламенителем 4. Образующиеся продукты горения направляются в камеры дожигания 3, в которые также поступает окислитель 2, вытесняемый продуктами горения твердого топлива через трубопровод с мембраной 5.
Турборакетные двигатели представляют собой комбинацию ТРД и ракетного двигателя твердого или жидкого топлива. На рис. 5.35 показана схема ТРДЖТ. В таком двигателе жидкоетопливо через форсунки подается в кольцевую камеру ЖРД, где происходит неполное сгорание горючею. Полное сгорание горючего происходит в камере сгорания ВРД. По сравнению с ТРД такой двигатель обладает следующими преимуществами: использование для вращения турбины газа, истекающего ИЗ ЖРД подбольшим напором, позволяет с турбины малых размеров и массы снимать большие мощности, кроме того, по сравнению с ЖРД или РДТТ такой двигатель имеет значительно больший удельный импульс тяги
/- диффузор;2 -осевой компрессор;3 -камера ракетного двигателя; 4- топливные форсунки; 5 - турбина; 6 -камера сгорания; 7 - сопло
Ракетно-прямоточные двигатели (РПД) представляют собой комбинацию ПВРД и ракетного двигателя на жидком или твердом топливе, называемого газогенератором. Существенный недостаток ПВРД — невозможность самостоятельного старта ЛА с таким двигателем и низкая эффективность при дозвуковых и небольших сверхзвуковых скоростях полета из-за малой степени сжатия, что в РПД частично устраняется за счет работы ракетного двигателя.
а — РПДЖТ; б — РПДТТ; в — РПДГТ; / — воздухозаборник; 2 — бак окислителя; 3 — бак горючего; 4 — газогенератор жидкого топлива; 5 — сопло; 6 — камера смешения и дожигания; 7 — сопло РПД; 8 — пилоны; 9 — силовые шпангоуты камеры сгорания; 10 — ВАД; // — газогенератор твердого топлива; 12 — сопла газогенератора; 13 — обтекатель газогенератора; 14 — газогенератор; 15 — сопло ГД; 16 — насос; 17 — бак жидкого компонента
В последнее время нашли применение комбинированные РПД (КРПД), объединяющие стартовый и маршевый двигатели, что приводит к уменьшению общей длины ЛА. Компоновка современных КРПД проводится с использованием объема камеры сгорания, в которой располагается заряд стартового ускорителя. Классификация КРПД приведена на рис. 5.38. В стартовом ускорителе используется твердое топливо, а маршевый двигатель может работать как на жидком, так и на твердом топливе.
КРПД начинает работать после подачи электрического импульса на воспламенительное устройство ускорителя. После окончания работы ускорителя сбрасываются сопло и заглушки, закрывающие воздухозаборники, и одновременно воспламеняется горючее, поступающее в камеру сгорания. Необходимость сброса сопла вызвана тем, что давление в камере сгорания при работе ускорителя превышает в 20 ...25 раз рабочее давление в камере дожигания ПВРД, что вынуждает увеличивать площадь критического сечения в несколько раз. Стадии работы КРПД на жидком топливе со сбрасываемым соплом показаны на рис. 5.39. Недостатком конструкции таких КРПД является то, что толщина стенки камеры сгорания выбирается исходя из максимального давления, создаваемого стартовым ускорителем, хотя время его работы составляет всего от десятых долей до нескольких секунд. Указанного недостатка не имеет схема с размещением стартового ускорителя в камере дожигания (рис. 5.40). После окончания работы ускорителя он под давлением набегающего потока выбрасывается из камеры дожигания вместе со сбрасываемым соплом.

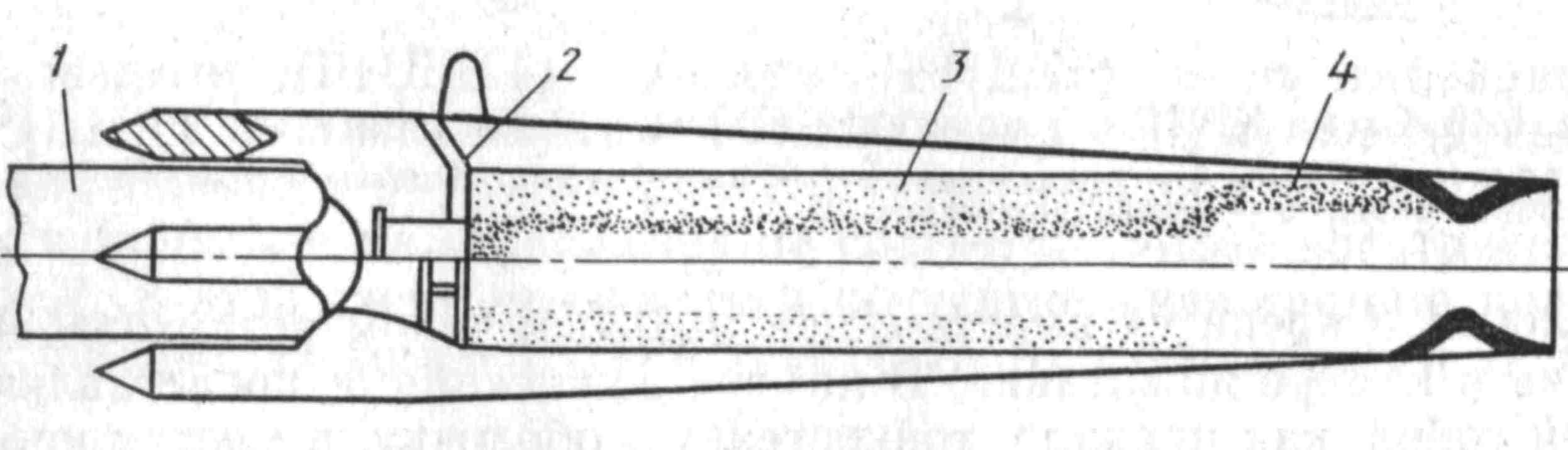

/ — топливо газогенератора; 2 — воздухозаборник; 3 — камера смешения; 4 — заряд твердого топлива ускорителя
/ — отсек полезного груза; 2 — перепускной клапан; 3 — топливо маршевой ступени* 4 — заряд твердого топлива ускорителя
/ — канал поступления воздуха и заглушки; 2 — заряд твердого топлива маршевой ступени; 3 — диафрагма; 4 — заряд твердого топлива ускорителя; 5 — сопло ПВРД; 6 — сбрасываемое сопло; 7 — воспламенитель; 8 — заглушка перепускного воздушного канала; 9 — перепускной воздушный канал; 10 — воздухозаборник

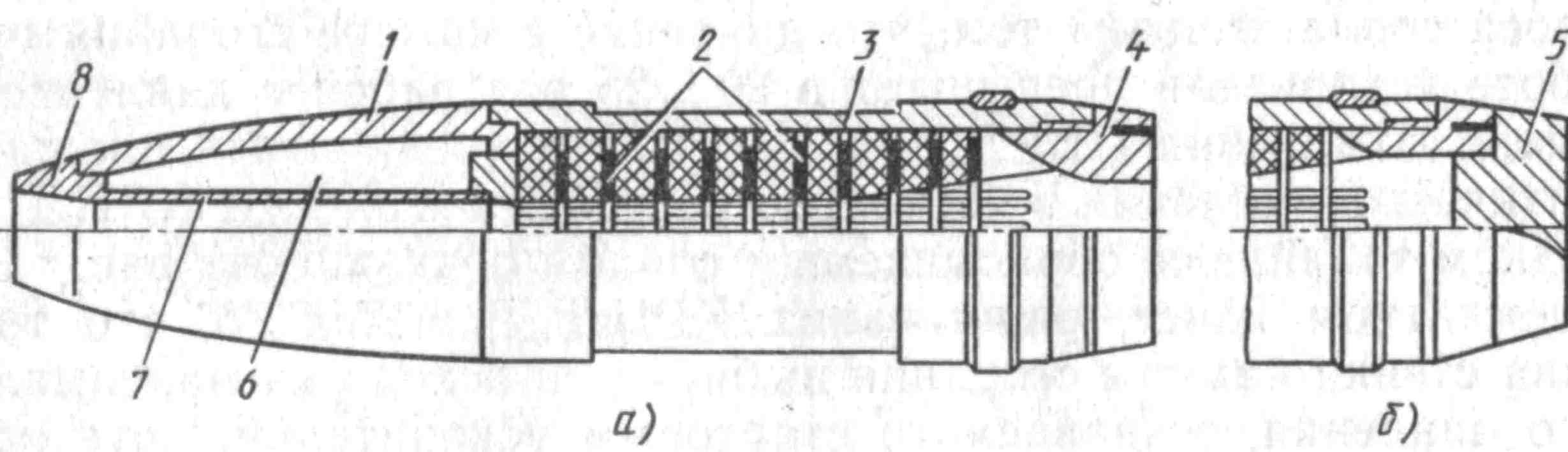

Схема КРПД активно-реактивного снаряда:
я — АРС; б — АРС с заглушкой; / — боевая часть; 2 — топливные элементы; 3 — корпус ЛРС; 4 — сопло; 5 — заглушка; 6 — полость для размещения специального вещества; 7 —воздушный канал; 8 — воздухозаборник
Схемы КРПД на твердом топливе показаны. В схеме на рис. 5.41 топливо газогенератора содержит небольшое количество окислителя. Генераторный газ через сопло попадает в камеру смешения, где перемешивается с воздухом и догорает. Конструкция такого КРПД достаточно проста, но она может применяться на ЛА, летящих по определенным траекториям, обеспечивающим постоянное поступление воздуха для догорания генераторного газа.
В КРПД совмещенной схемы (рис. 2) также имеется твердотопливный газогенератор, но расход воздуха регулируется с помощью перепускного клапана 2, что позволяет изменять тягу в полете.
В КРПД открытой схемы (рис. 3) заряды расположены соосно и соединены между собой технологически. После выгорания стартового заряда продолжает гореть маршевый заряд, что сводит к минимуму время переходного процесса.
Возможное применение КРПД на активно-реактивных снарядах (ЛРС) показано на рис. 4. После выстрела снаряда из ствола набегающим потоком воздуха выбивается заглушка 5, и топливный заряд воспламеняется за счет нагрева при торможении воздуха внутри снаряда. Заряд выполняется многосекционным с каналом, расширяющимся к соплу.
