6. Типы зарядов и их основные характеристики. Требования, предьявляемые к зарядам. Выбор требуемой поверхноси горения .Расчет заряда канально-щелевой формы.

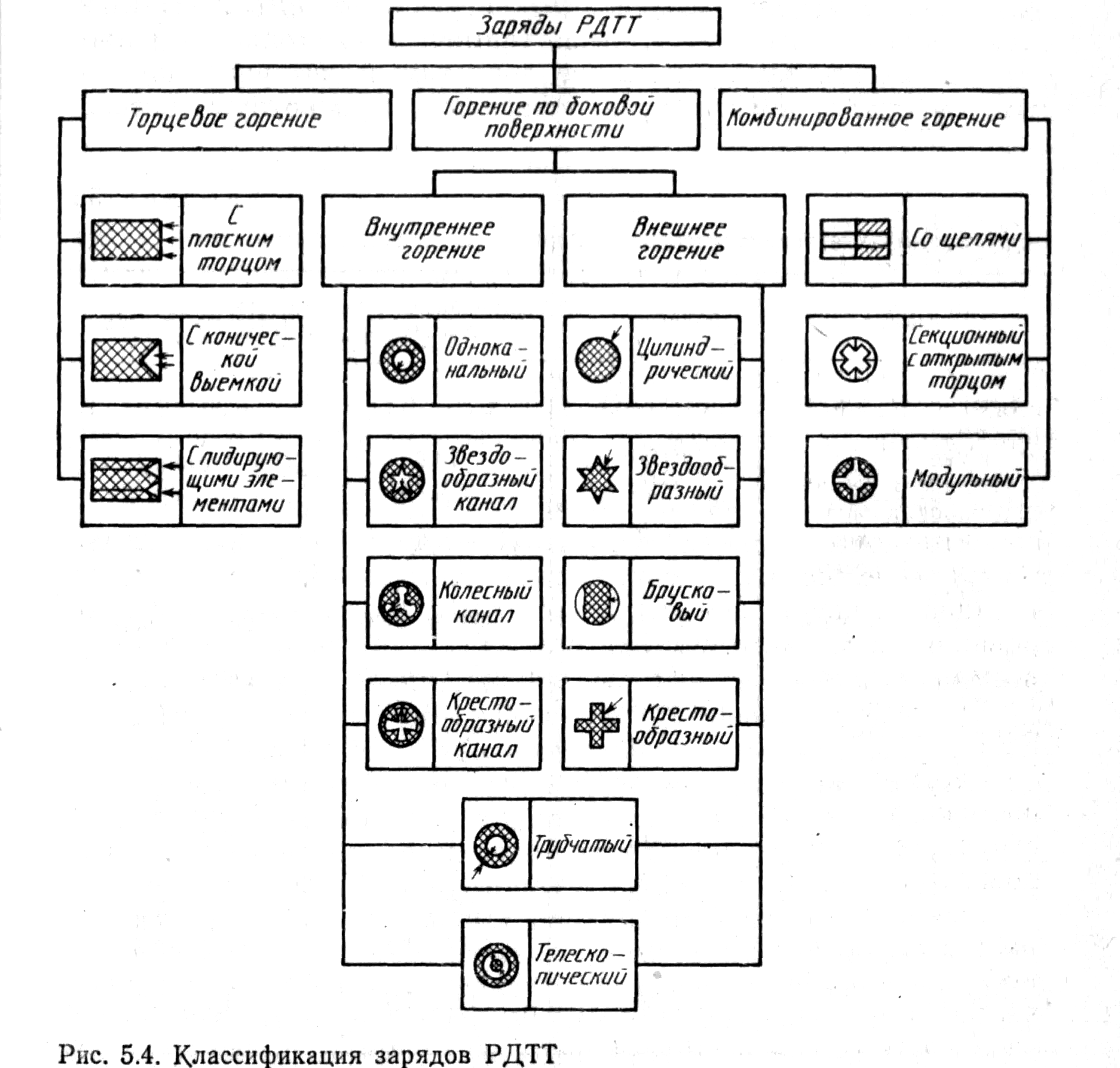

Заряды твердого топлива обычно классифицируют по поверхностям горения, так как от этого зависит выходная диаграмма тяги по времени. Наиболее распространенные формы зарядов твердого топлива приведены на рис. Заряды изготовляются в виде отдельных шашек, которые после остывания могут механически обрабатываться до требуемых размеров или получаются непосредственной заливкой в камеру сгорания. Некоторые поверхности шашек могут бронироваться негорючими материалами, чем достигается изменение поверхности горения для получения заданного закона изменения тяги по времени.Заряды с открытым плоским торцом обычно жестко скреплены с внутренней поверхностью камеры сгорания и пригорении дают постоянную тягу. Заряды, горящие по боковым поверхностям, могут обеспечивать . постоянную тягу только при соответствующей формеканалов (со звездообразным, колесным или крестообразным каналами, а также при трубчатом или телескопическом заряде). Увеличивающуюся повремени тягу можно получить при одноканальном или крестообразном заряде; уменьшающуюся - при звездообразном или цилиндрическом заряде.
Жестко скреплены со стенкой камеры сгорания только заряды, горящие по внутренней поверхности.
В зарядах со щелями горение может осуществляться по внешней, внутренней цилиндрической поверхностям и по поверх поверхности пропилов, которые могут быть расположены у торца илив средней части шашки. При горении по внутренней поверхности шашки и по щелям получается постоянный расход газов, чем обычно достигается постоянная тяга; при горении по обеим боковым поверхностям и по поверхности щелей могут быть обеспечены две ступени тяги.
Секционные заряды используются для крупногабаритных РДТТ и состоят из отдельных продольных секций, которые могут быть армированы для прочности продольными и поперечными пластинами. Разделение на секции позволяет устранить концентрацию напряжений в вершинах звездообразных каналов при жестком скреплении зарядов с камерой сгорания.
Модульные заряды изготовляются отдельно от корпуса РДТТ и могут склеиваться со стенкой камеры сгорания или прикрепляться к ней механическим путем.
Для исключения горения на нерасчетных поверхностях на зарядах применяются бронирующие покрытия: для коллоидных порохов - ацетат или этилцеллюлоза, для смесевых - синтетический каучук в смеси с газовой сажей.

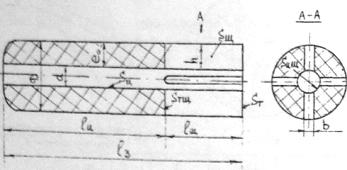

Расчетная схема приведена на , где 1Ц- длина цилиндрической части заряда; 1Щ- длина щели; ео - начальный свод заряда; D - диаметр заряда; d
-диаметр канала; Su - поверхность горения цилиндрической части;
Sm - поверхность горения щелей; ST - поверхность горения торца; Бцщ - поверхность горения цилиндрической части щели; Srm - поверхность горения торцев щели
Полную поверхность горения Sможно определить по формуле
,где Kкоеффициент торца:K- торец забронирован;K- торец горит
Расчет поверхности горения заряда с канально-щелевой формой заключается в определении оптимального количества щелей с точки зрения минимального значения среднеквадратичного отклонения поверхности горения 6S от средней величины при выгорании заряда.
Порядок расчета следующий:Задаются значениями параметров: d=0,33D;h= ео;b= 0,2-0,4 м.,Задаются количеством щелейn=4.Вводится безразмерный параметр,е=е/ео. который при выгорании заряда меняется от 0 до 1,и свод разбивается на 10 равномерных отрезков Тогда относительные значения сводаeiбудут соответственно равны значениям 0,1 ... 1,0 с шагом 0,1.,В 11 точках рассчитывается значение поверхности горенияSj(е) по формуле , гдеR=D/2;K=
относительная длинна щели зависит от числа щелейnи определяется по формуле
Значения функций A(n,),B(),C(), приведены в табл.
Определяется ср. арифметическое значение поверхности горения S:(m=11)
Определяется среднее квадратичное отклонение поверхности горения ;
Задается новое значение n, пункты 2-5 повторяются. Расчет прекращается при при=min
Массив значений Sjпри выбранномnявляется исходным для расчета внутрибаллистических характеристик двигателя. Окончательно определяются геометрические параметры заряда: - из начального объема зарядаWTопределяется длина заряда
Необходимо, чтобы выполнялось условие l3li( 1i, - длина блока)
- определяется длина щели: 1Ш= 13(n) .
Таким образом, на этапе проектировочного расчета РДТТ известными становятся оптимальное количество щелей и основные геометрические характеристики заряда. В дальнейшем, при непосредственном проектировании заряда, производится уточнение его геометрической формы и выбранных размеров (передний и задний торцы, щелевая область, переходные зоны).
7. МЕХ-М ГОРЕНИЯ БТТ.ОСОБЕННОСТИ ГОРЕНИЯ СТТ.ВНУТРЕННЯЯ БАЛЛИСТИКА КАМЕРЫ.ОСНОВНЫЕ УРАВНЕНИЯ.ПРОЦЕСС ВОСПЛАМЕНЕНИЯ ЗАРЯДА:РАСЧЕТ МАССЫ ВОСПЛАМЕНИТЕЛЬНОГО УСТР-ВА.РАСЧЕТ КРИВОЙ ДАВЛЕНИЕ-ВРЕМЯ:ВЫХОД ДВ. НА РЕЖИМ, СТАЦИОНАРНЫЙ РЕЖИМ, ВЫКЛЮЧЕНИЕ ДВ.
Механизм горения БТТ–представляет последовательность физико-химических процессов протекающих в твердой фазе и ее поверхностных слоях, и в газовой фазе

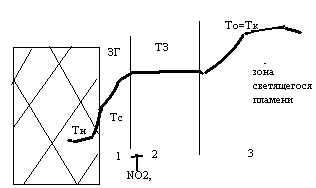

Тн-нач.темпер., Тс-темп.поверхности, Зг-зона газификации, ТЗ-темная зона
При подводе тепла из газ. фазы к поверхности топлива в его поверхностных слоях начинаются различные физико-химич. процессы разложения топлива с выделением тепла-экзотермические.При нагреве связи разрушаются O-NO2=> происходит отщиплениеNO2 –основной продукт в ЗГ. Выделившиеся газы реагируют др.с др. с выделением теплаNO2, СО, Н2О. в конце зоны газификации основной продуктNO
Тs=300-330С (600-700К) и дальше в ЗГ увелич до 1300-1400 К
ТЗ-зона с низкой химич. активностью-реакций почти нет Т=1300-1400К
В третьей зоне NOвосстанавливается доN2:реакции характерные для этой зоны:
СО+2 NO->CO2+N2, 2H2+ 2NO->N2+2Н2О, получение продуктов полного окисления Н2О,CO2
В зоне светящегося пламени образуется равновесная смесь
Механизм горения СТТ
Тс-будет выше чем у БТТ, Тк=3500-4000К
При горении СТТ к горящей поверхности примыкает зона в кот. идут хим. реакции в различных режимах протекания:
1.диффузионный режим 2.кинетический, 3.смешанный
Кинетический режим-при горении СТТ в зоне светящегося пламени возможно кинетич. горение. Характеризуется небольшими скоростями горения . Значительное влияние на скорость оказывает температура
Диффузионный режим-другой предельный режим. Скорость хим. реагирования мах. возможная, кот. определяется условиями подвода окислительных компонентов газовой среды в зону реакции. Концентрация окислительных компонентов в зоне реакции =0 .Сколько окислителя подводится столько и расходуется поэтому нет его избытка.
По горению СТТ в газ.фазе наблюдаются участки кинетич.. диффузионного, смешанного горения
Поверхность горения СТТ чаще волнистая:
газы окислителя и горючего перемешиваются .
При дальнейшем горении участки горючего начинабт разлогаться раньше и по времени и по температуре-200-250 С. Окислитель разлагается с температуры 500.
Внутренняя баллистика камеры. основные уравнения
Под расчетом ВБХ понимаем определение характера изменения давления в камере двигателя , тяги и импульса во времени при стационарных и нестационарных процесах, который учитывает время пребывания ПС в сопле в зависимости от свободного объема, которое на 2 порядка меньше времени пребывания ПС в камере=>нестац. процесс считаем как стационарный. Для этого пользуемся 3-мя уравнениями (сохранения массы, сохранения количества движения, сохранения энергии) и уравнением состояния и уравнением газоприхода с горящей поверхности.
Уравнение состояния
Уравнение неразрывности-закон сохранения массы
Процесс воспламенения заряда:расчет массы воспламенителя
При воспламенении основного заряда вначале на пов-ти горения образуются горячие очаги. затем происходит локальное воспламенение в окрестностях этих очагов и пламя распростроняется по всей пов-ти горения. Если будет передано недостаточное кол-во тепла, воспламенения не произойдет совсем или горение заряда будет происходить сначала при небольшом давлении, а затем дв. выйдет на расчтный режим (рис 1).Возможно неустановившееся прерывистое горение (2).Если масса воспламенительного устр-ва завышена происходит резкое нарастание давления-пик (3)=> необходимость увеличения толщины стенок=>увеличение масы. Правильно подобранное воспламенит. устр-во обеспечивает плавное и быстрое нарастание давления.(4).
На процесс воспламенения влияет начальная температ. заряда, химич. состав, шероховатость пов-ти и т.д. Для воспламенения зарядов раньше применяли дымный порох.Для сокращения времени задержки воспламенителя применяют спец. пиротехнические составы( смеси на основе титанового порошка и нитрата бария), у которых высокая темпер. ПС(3000 К) поэтому более быстрый локальный прогрев пов-ти. Сущ. много эмпирических зависимостей для определения массы заряда воспламенительного устройства. m=q*S/Q, гдеq-кол-во тепла необходимое для надежного воспламенения единицы пов-ти зарядаq=(125-335)*104Вт/м2,Sначальная площадь поверхности горения,Q-калорийность воспламенительного состава. Вторая формула:m=Pw/(RT(1-g)),
где Р-начальный уровень давления=0,2-0,5 Мпа, w-свободный объем,RT-сила пороха,g-доля конденсированной фазы в ПС.Масса воспламенит. состава для БТТ-0,0012-0,002 кг дымного пороха на 1 литр свободного объема КС,для СТТ-0,15-0,2 кг на 1 м2поверхности заряда.
Расчет кривой давление-время:выход на режим стационарный режим,выключение
т.0-1-время задержки воспламенения заряда
т. 1-2-время до момента начала устойчивого загорания заряда
т.2-момент достижения Р 300-400Кпа- вылет зглушки
т.2-3-время выхода на режим
т.3-4-время работы на установившемся режиме
т.4-5 время спада до Р=300-400Кпа.
Каждый участок кривой расчитывается на основании уравнений сохранения d(ro*W)/dt=roтSU-m.c(*)
