64.Расчетные траектории – телеуправляемые, самонаводящиеся, с комбинированной системой управления.
Командные телеуправляемые системы - В данной системе управление полётом ракеты осуществляется путём команд формирования на пункте управления и передачи их на ракету по командной радиолинии управления.

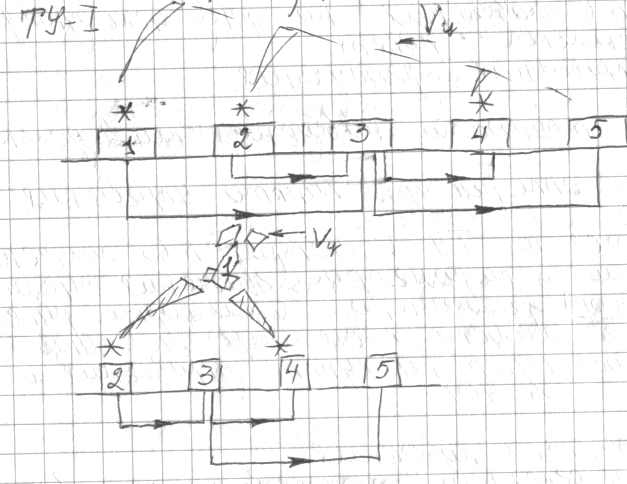

ТУ – I – координата цели измеряется устройством находящимся на наземном пункте управления т.к. по сравнению с ТУ – IIданные прибора измерения расположены на ракете.
Данный метод по координатам поступающим с УФК определяется момент пуска ракеты, а затем захват цели на автоматическом сопровождении и измерении его текущих координат с УФК.
Данная информация поступает на рули и автопилот ракеты управляет её положением в пространстве.
«+»: -достаточная точность наведения при стрельбе на малые и средние дальности; -возможность наведения на одну цель одновременно нескольких ракет; -простая приборная реализация.
«-»: -ухудшение точности наведения при больших дальностях стрельбы; -большая скорость аппаратуры пункта управления.
устройство сопровождения цели
устройство сопровождения ракеты
устройство формирования команд управления (УФК)
командная радиолиния управления (КРУ)
пусковые устройства

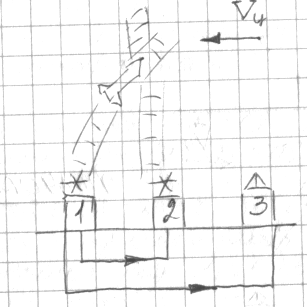

ТУ – II– отличается от ТУ –Iустройством получения информации о параметрах движения цели (координатор). Координатор размещен на борту ракеты. Данные о цели после передачи информации поступают на пункт управления и вводятся в УФК.
«+»: -высокая точность наведения; -возможность селекции и распознавания цели; -возможность наведения на одну цель одновременно несколько ракет.
«-»: -сложная бортовая аппаратура.

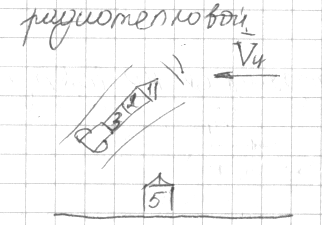

Система теленаведения– команда управления полётом формируется на борту ракеты.
1. Однолучевая 2. Двух лучевая
1 – устройство сопровождения ракет 1 – устройство наведения
2 – пусковое устройство 2 устройствосопровождения
3 - пусковое устройство
Система
самонаведения– в данной системе
управление полётом ракет осуществляется
командами управления формируемыми на
борту ракеты.
Активная – источник облучения цели находится на борту ракеты и отражённые от цели сигналы принимаются бортовым координатором
2.Полуактивная – источник управления находится на пункте управления
3.Пассивная
– используется энергия излучаемая
целью. Эта энергия может быть тепловой,
световой, радиотепловой.
Комбинированная
система управления
На начальном участке траектории применяется система теленаведения. На конечном участке траектории система самонаведения.
На начальном участке применяется направление по радиолучу. На конечном участке траектории система самонаведения.
65.Классификация крылатых ракет. Типы траекторий крылатых ракет. Траектория пикирования крылатой ракеты.
Крылатые ракеты предназначены для стрельбы по наземным неподвижным целям, для обеспечения заданной дальности полета используется аэродинамическая сила. Отсутствие пилота, упровляется автоматически, одноразовое боевое использование.
Классификация
крылатых ракет по признакам: 1.по
виду траектории:а) Самолеты
– снаряды (большая часть траектории
проходит на постоянной высоте); б)
Планирующая ракета (представляет собой
промежуточный тип м\д самолетом-снарядом
и баллистической ракетой на начальном
участке полета. Далее КР летит как
свободно брошенное тело.); в) КР с
переменной высотой полета (Аэродинамические
силы используются непрерывно для
обеспечения заданной траектории). 2.по
числу двигателей: а) один двигатель; б)
два двигателя (стартовый(РДТТ или ЖРД)
и маршевый(пульсирующий, турбореактивный,
ПВРД)); 3.по аэродинамической схеме: а)
Упровляющие поверхности расположены
в 1 и 2-х перпендик. Плоскостях; б) От
способа управления по высоте и курсу
(нормальная схема, утка, поворотное
крыло, летающее крыло). 4.по виду СУ: а)
автономные СУ; б) навигационные СУ; в)
телеуправление; г) самонаведение. 5.по
боевому назначению: а) поверхность –
поверхность; б) воздух – поверхность.
Типы траекторий крылатых ракет:ОП-огнеой пункт; Т.В.ДУ-точка выкл. ДУ.
1 – Баллистическая траектория.
2 – траектория планирующей ракеты.
3 – траектория с переменной высотой полета.
4 – траектория самолета-снаряда.
Самолеты – снаряды, траектория делится на 3 участка:
а) стартовый (наклонный старт 15-30 град. к горизонту).
б) маршевый (самый продолжительный).
в) участок планирования (ДУ выкл., аэродинамические силы могут не использоваться).
Планирующая ракета: а) стартовый (реактивный); б) планирующий.
КР с переменной высотой полета: -С самого начала траектории используются аэродинамические силы. Траектория пикирования крылатой ракеты:

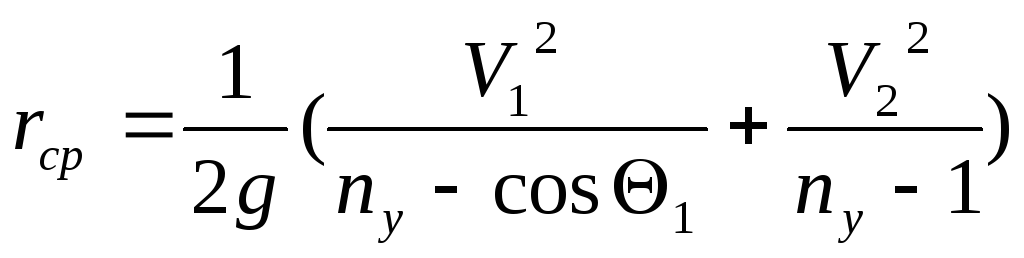

В первом приближении радиус кривизны траектории постоянный:
(1),V2-скорость
полета в момент выхода из пикирования
(2=0).
(2)
1 2
1 – полная энергия ЛА, отнесенная к его весу, в какой-либо точке траектории.

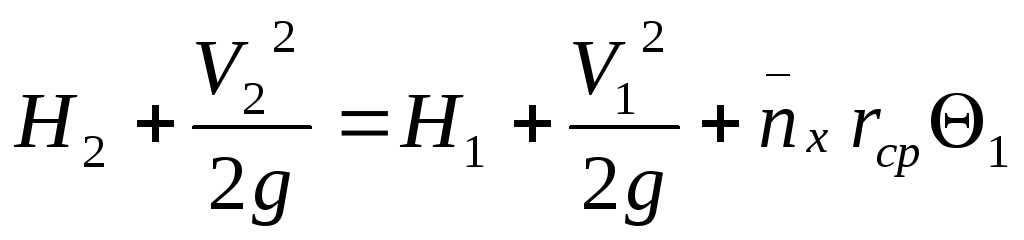

2 – полная энергия, отнесенная к весу в начальной точке траектории + работа внешних сил на пути, пройденном ЛА от нач. точки.
(3)

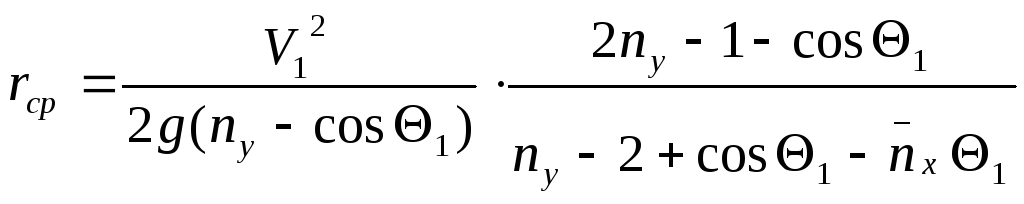

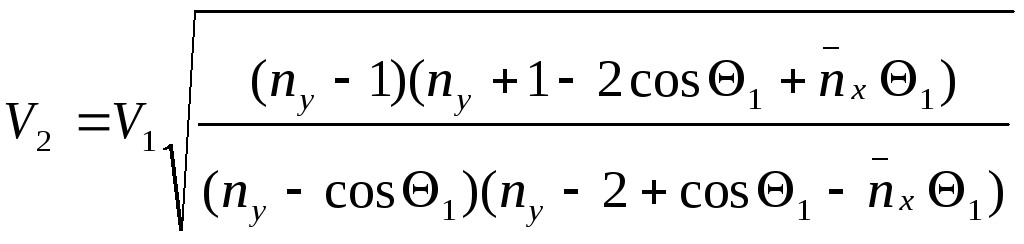

Подставив в уравнение (2) выражения (1) и (3) получим:
,
тогда

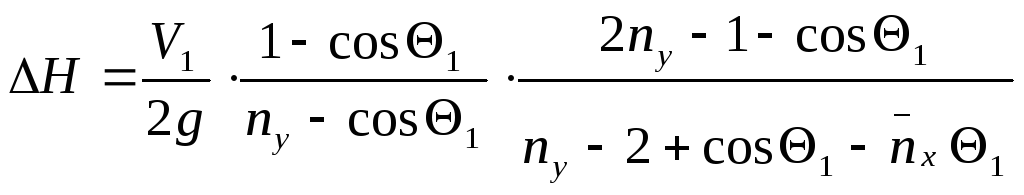

Время, затраченное на выход из пикирования:
