64. Методи пониження потенціалу електродів підсилювальних елементів в підсилювачах постійного струму.
Найпростіший спосіб – це використання резистивного дільника напруги. Проте в даному випадку буде зменшуватись і корисний сигнал.
Найбільш ефективне використання додаткового джерела напруги має місце в схемі, представленій на рис. 86:
Рис. 86
Видно, що в даному випадку величина U2 буде меншою від U1 на величину Е:
U2 = U1 – Е
Як зміщуючий елемент можна використати стабілітрон, величина напруги стабілізації якого і буде задавати напругу зміщення.
Значно більша ефективність пониження потенціалу забезпечується при використанні транзисторів протилежного типу провідності (рис.87.).
Рис. 87
У даному випадку спад напруги на R4 дорівнює:
UR4 = U1 – Uбк2 – Uбе3.
Як правило, Uбк співрозмірна із Uке. Отже,
Uбк2 ~ Uке1.
Враховуючи, що Uбе менше Uбк та Uке, маємо підстави вважати напругу Ue3 якщо не меншою Ue1, то принаймні співрозмірною з нею. Тобто введення транзистора VT2 практично повністю компенсує підвищення потенціалів електродів VT3.
У випадку польових транзисторів ця схема має дещо простіший вигляд (рис. 88).
Рис. 88
65. Підсилювачі постійного струму з перетворенням сигналу.
Розглянута вище схема диференційного підсилювача забезпечує дрейф нуля на рівні десятків-сотень мікровольт на градус Цельсія. В ряді випадків вказана величина дрейфу є неприпустимо великою. Так, наприклад, у схемах прецизійного регулювання температури, у високоточних цифрових вимірювальних приладах виникає потреба забезпечити дрейф нуля на рівні десятих і навіть сотих долей мкВ.
Підсилювачі постійного струму з такою величиною дрейфу можуть бути реалізовані лише за схемою модулятор–демодулятор (МДМ). На структурному рівні схема матиме вигляд:
Рис. 95

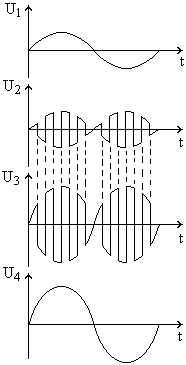

Вхідний постійний або повільнозмінний сигнал U1 (рис. 96) за допомогою модулятора (М) перетворюється на сигнал меандрової форми U2.
У принципі модуляція може бути синусоїдної форми, проте схемотехнічно простіше реалізувати модуляцію меандрової форми. Вхідний сигнал характеризується певною амплітудою та миттєвим значенням полярності сигналу (фазою коливань). Амплітуда модульованих коливань буде відповідати амплітуді вхідного сигналу, а фаза коливань буде містити інформацію про миттєве значення полярності вхідного сигналу.
Рис. 96
Модульовані коливання підсилюються “бездрейфовим” підсилювачем перемінного струму U3. Після підсилення сигнали в блоці ДМ демодулюються, формуючи тим самим U4. Частота модулюючих коливань повинна бути, принаймні, на порядок вищою від частоти підсилюваного сигналу. В противному разі форми вхідного та вихідного сигналів можуть не збігатися. Схема найбільш простого модулятора (рис. 97) містить механічний контакт, який перемикається з частотою сигналу опорного генератора.
Рис. 97

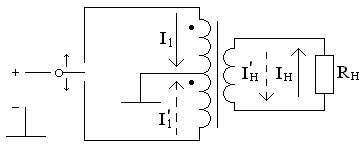

Дана схема має той недолік, що містить механічний контакт, проте наявність трансформатора дозволяє (шляхом добору коефіцієнта трансформації) отримувати напругу, більшу від вхідної. Оскільки вхідний сигнал, як правило, має малу величину, то необхідно ефективно екранувати весь блок модулятора від зовнішніх електричних та магнітних полів. У сучасних МДМ підсилювачах використовується принцип заряду-розряду конденсатора. Ключами служать польові транзистори.
Принцип роботи модуляторів такого типу проілюстровано за допомогою схем, наведених на рис. 98.
Рис. 98
Коли ключ S (рис. 98, а) знаходиться в положенні І, то відбувається заряд конденсатора. Протікання зарядного струму конденсатора І1 через резистор R зумовить виникнення на ньому спаду напруги додатної полярності відносно спільного провідника. Перехід ключа в положення ІІ зумовить розряд конденсатора. Внаслідок протікання розрядного струму ІІІ через резистор R виникне напруга, але вже протилежної полярності.
Якщо полярність вхідного сигналу зміниться на протилежну, то фаза коливань на резисторі R відносно фази положення ключа зміниться на протилежну. Таким чином, фаза модульованих коливань, при незмінній фазі коливань опорного генератора, залежить від миттєвого значення полярності вхідного сигналу.
У реальному МДМ-підсилювачі (рис. 98, б) принцип заряду-розряду залишається в силі, але самі ключі на польових транзисторах частіше ввімкнені за мостовою схемою, що збільшує ефективність модулятора. Для демодуляції підсиленого бездрейфовим підсилювачем сигналу можна було б використати звичайний випрямляч. Проте в цьому випадку втрачаємо інформацію про полярність вхідного сигналу, оскільки полярність напруги на виході буде незмінною і визначатиметься полярністю ввімкнення діода.

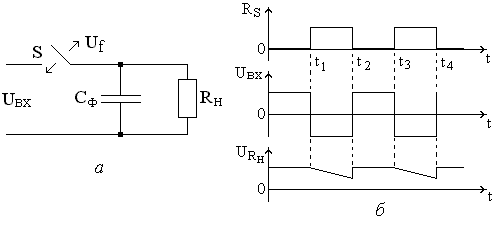

Для відтворення інформації про полярність вхідного сигналу необхідно використовувати демодулятори, чутливі до фази модульованих коливань, тобто використати схему синхронного детектора. Принцип роботи такого пристрою можна пояснити схемою, зображеною на рис. 99, а:
Рис. 99
Низькому рівню опору ключа RS (рис. 99, б) відповідає замкнений стан. Отже, в інтервалі 0 – t1 конденсатор СФ швидко заряджається до амплітудного значення вхідної напруги. В інтервалі t1– t2 полярність вхідного сигналу змінюється на протилежну, а ключ переходить у розімкнений стан (високий рівень RS). Отже, полярність напруги на RН залишиться незмінною, спостерігатиметься лише зменшення амплітуди з постійною часу = RНСФ. В інтервалах часу t2 – t3 та t3 – t4 процеси повторюються. Неважко бачити, що зміна фази стану S чи фази вхідного сигналу на протилежну приведе до зміни полярності вихідного сигналу. Якщо ж різниця фаз відмінна від n ( де n – натуральний ряд чисел), то на виході синхронного детектора ми отримаємо середнє значення напруги, значно менше від амплітудного значення вхідного сигналу. На рис. 100 наведені осцилограми напруги при і Сф = 0.
Рис. 100
Відмінний від нульового зсув фази виникає в МДМ- підсилювачі внаслідок затримки сигналу на час t3 при проходженні його через підсилювач.

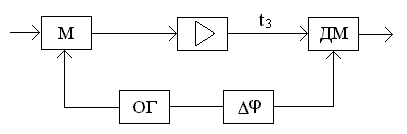

Компенсація виникаючого при цьому зсуву фази досягається введенням блока зсуву фази коливань опорного генератора (рис. 101).
Рис. 101

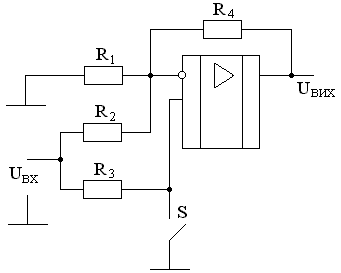

Схема синхронного детектора на операційному підсилювачі (ОП) приведена на рис. 102.
Шляхом добору номіналів резисторів даної схеми вдається реалізувати ситуацію, коли зміна положення ключа S переводить дану схему з інвертуючого режиму підсилення до неінвертуючого і навпаки. При замкненому ключі схема буде інвертуючою, при розімкненому – неінвертуючою. Характерною особливістю даної схеми є те, що модуль коефіцієнта передачі за напругою схеми зберігається незмінним при зміні режиму підсилення.
Рис. 102

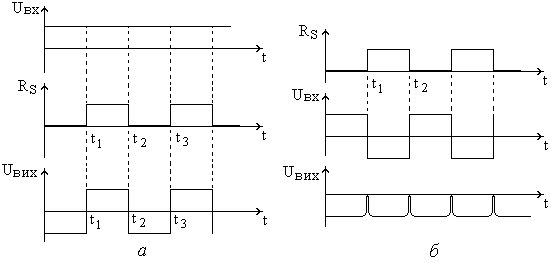

Наведена схема, в залежності від виду вхідного сигналу, може виконувати функцію модулятора або синхронного детектора. На рис. 103 зображені осцилограми основних сигналів при використанні схеми як модулятора (випадок а) або синхронного детектора (випадок б).
Рис. 103
