26/1 Генератор із зовнішнім збудженням
Генератор із зовнішнім збудженням являє собою перетворювач енергії джерела постійного струму в енергію змінного струму необхідної частоти й одночасно підсилювачем потужності високочастотних коливань.
Електронна лампа (транзистор) в схемі генератора виконує роль приладу, що керує поступанням енергії від джерела постійного струму в коливальну систему в точній відповідності з виникшими коливаннями, тобто здійснює прямий зв’язок джерела з контуром. Для того, щоб ці коливання були незатухаючі, необхідне періодичне поповнення енергії в контурі. Переносчиком енергії джерела постійного струму є потік електронів в лампі, тобто періодично змінюючийся анодний струм.
Основні кола: 1. Кола керуючої сітки
2. Анодні кола
3. Кола катоду
Кола керуючої сітки.
Має два участка - внутрішній - міжелектродний простір сітка - катод Cgk .
Зовнішній - створений зовнішніми підключеними елементами.
У зовнішньому колі діють дві напруги - змінна напруга збуджувача, що змінюється по закону косинуса яка називається напругою збудження та напруга (постійна) зміщення (звичайно від’ємна).

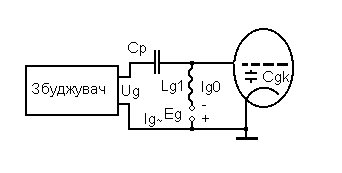

Схема, що приведена на рис. називається паралельною. Зміщення подається через дросель Lg .
Таким чином на сітці лампи
Якщо eg < 0, то сіткові струми відсутні. При eg >0, з’являється сітковий струм (конвекційний). Крім того існує реактивний струм, який визначається Cgk . Частота слідування імпульсів сіткового струму відповідає частоті збудження.
Анодне коло

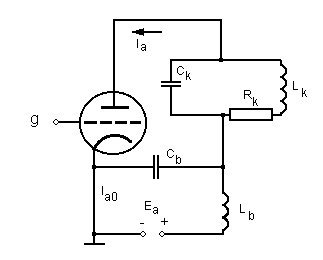

Анодне коле - вихідне.
Також має внутрішній та зовнішній участок.
Призначення елементів.
На відміну від ПНЧ навнтаження резонансне.
В статичному режимі I = I0 P0 = EaI0 - нагрів аноду
анодний струм
Потужність
- рівняння енергетичного балансу.
Режими
А - коливання 1-го роду - малопотужні каскади з аперіод навантаженням
B i C -коливання 2-го роду
B - струм протікає на протязі половини періода
С - струм протікає менше половини періода

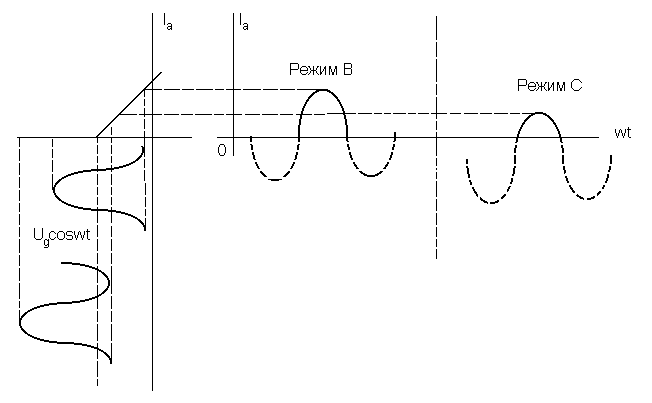

Косинусоїдні імпульси
Імпульс, огинаюча якого є частиною косинусоїди: називається косинусоїдним. Він симетричний.
Форма косиносоїдного імпульсу повністю визначається двома його параметрами: амплітудою iа мах і кутом відсічки .
Кут відсічки являє собою частину періода коливань, виражену в градусах (або радіанах), заключену між віссю симетрії імпульсу і моментом зникнення (відсічки) анодного струму лампи. Подвійне значення кута відсічки 2 характеризує ту частину періода, на протязі якого проходить один повний імпульс струму. Наприклад:
= 60о - то анодний струм є 120 о , а немає 240о.
Періодична послідовність симетричних косинусоїдних імпульсів струму може бути представлена у вигляді нескінченого гармонічного ряду Фурьє, що є суммою постійного струму Ia0 і змінних складових косинусоїдних струмів (гармонік) з амплітудами Ia1, Ia2, ... , Ian і частотами кратними основній частоті імпульсів w, тобто w, 2w ,3w,... nw:
Вираз для постійної складової і амплітуд гармонік, згідно математичної теорії розкладання симетричних періодичних функцій в ряд Фурьє, має слідуючий вигляд:
(1)
(2)
Миттєве значення струму:
(3)
В момент t=0
(4)
або
підставимо в (3)
(5)
Підставивши (5) в (1) і (2) та проінтегрувавши, отримаємо:
(6)
. . . . . . . . . . . .
де - коефіціент розкладу косинусоїдного імпульсу, що залежить від кута відсічки.
(6)
. . . . . . . . . . . . . . . . . . .
Таблиці цих коефіціентів, досить зручні для розрахунку складових косинусоїдного імпульса, складені академіком А?І? Бергом і широко застосовуються в розрахунках радіопередавачів.
Криві для мають максимум
при = 120o
при = 60o
при = 40о
при
Вибираючи можна отримати максимум потрібної гармоніки.
ККД генератора залежить від співвідношення Ia0 та Ia1 .
(7) -коефіціент форми косинусоїдного імпульса.
При зміні кута відсічки від 180 до 0 g змінюється від 1 до 2
Таким чином зменшення викликає ріст g і ККД
Зменшення зміщення приводить до збільшення
Якщо < 90о то - клас С
=90о то - клас В
= 180о - клас А
Зміна амплітуди збудження впливає на
В класі С збільшення збудження викликає збільшення
В класі B кут відсічки не залежить від амплітуди збудження
В класі AB збільшення амплітуди збудження веде до зменшення
