- •СОДЕРЖАНИЕ
- •ПРЕДИСЛОВИЕ
- •ВВЕДЕНИЕ
- •ГЛАВА 1. ЭЛЕКТРИЧЕСКОЕ ПОЛЕ
- •§1.1. Определение и изображение электрического поля
- •§ 1.2. Закон кулона. Напряженность электрического поля
- •§ 1.3. Потенциал. Электрическое напряжение
- •§ 1.4. Проводники в электрическом поле. Электростатическая индукция
- •§1.5. Диэлектрики в электрическом поле. Поляризация диэлектрика
- •§ 1.6. Электроизоляционные материалы
- •Газообразные диэлектрики.
- •Жидкие диэлектрики.
- •Твердые диэлектрики.
- •Твердеющие диэлектрики.
- •§ 1.7. Электрическая емкость. Плоский конденсатор
- •§ 1.8. Соединение конденсаторов. Энергия электрического поля
- •Параллельное соединение.
- •Последовательное соединение.
- •ГЛАВА 2 .ЭЛЕКТРИЧЕСКИЕ ЦЕПИ ПОСТОЯННОГО ТОКА
- •§ 2.1. Электрическая цепь
- •§ 2.2. Электрический ток
- •§ 2.3. ЭДС и напряжение
- •§ 2.4. Закон ОМА
- •§ 2.5. Электрическое сопротивление и проводимость
- •§ 2.6. Основные проводниковые материалы и проводниковые изделия
- •§ 2.7. Зависимость сопротивления от температуры
- •§ 2.8. Способы соединения сопротивлений
- •Параллельное соединение.
- •Последовательное соединение.
- •Смешанное соединение.
- •§2.9. Электрическая работа и мощность. Преобразование электрической энергии в тепловую.
- •§ 2.10. Токовая нагрузка проводов и защита их от перегрузок
- •§ 2.11. Потери напряжения в проводах
- •§ 2.12. Два режима работы источника питания
- •§ 2.13. Расчет сложных электрических цепей
- •Метод узловых и контурных уравнений.
- •Метод контурных токов.
- •Метод узлового напряжения.
- •§ 2.14. Нелинейные электрические цепи
- •Последовательное соединение.
- •Параллельное соединение.
- •ГЛАВА 3 ЭЛЕКТРОМАГНЕТИЗМ
- •§ 3.1. Характеристики магнитного поля
- •§ 3.2. Закон полного тока
- •§ 3.3. Магнитное поле прямолинейного тока
- •§3.4. Магнитное поле кольцевой и цилиндрической катушек.
- •§ 3.5. Намагничивание ферромагнитных материалов
- •§ 3.6. Циклическое перемагничивание
- •§ 3.7. Расчет магнитной цепи
- •Первый закон Кирхгофа.
- •Второй закон Кирхгофа.
- •Закон Ома.
- •§ 3.8. Электрон в магнитном поле
- •§3.9. Проводник с током в магнитном поле. Взаимодействие параллельных проводников с током
- •§ 3.10. Закон электромагнитной индукции
- •§ 3.11. ЭДС индукции в контуре
- •§ 3.12. Принцип Ленца
- •§ 3.13. Преобразование механической энергии в электрическую
- •§ 3.14. Преобразование электрической энергии в механическую
- •§3.15. Потокосцепление и индуктивность катушки
- •§ 3.16. ЭДС самоиндукции. Энергия магнитного поля
- •§ 3.17. ЭДС взаимоиндукции. Вихревые токи
- •ГЛАВА 4. ОСНОВНЫЕ ПОНЯТИЯ ПЕРЕМЕННОГО ТОКА
- •§4.1. Определение, получение и изображение переменного тока
- •§ 4.2. Параметры переменного тока
- •§ 4.3. Фаза переменного тока. Сдвиг фаз
- •§ 4.4. Изображение синусоидальных величин с помощью векторов
- •§ 4.5. Сложение и вычитание синусоидальных величин
- •§ 4.6. Поверхностный эффект. Активное сопротивление
- •ГЛАВА 5. ОДНОФАЗНЫЕ ЭЛЕКТРИЧЕСКИЕ ЦЕПИ
- •§ 5.1. Особенность электрических цепей
- •§ 5.2. Цепь с активным сопротивлением
- •Мгновенная мощность.
- •Средняя мощность.
- •§ 5.3. Цепь с индуктивностью
- •Мгновенная мощность.
- •Реактивная мощность.
- •§5.4. Цепь с активным сопротивлением и индуктивностью
- •Мгновенная мощность.
- •Средняя мощность.
- •Реактивная мощность.
- •Полная мощность.
- •§5.5. Цепь с емкостью
- •Мгновенная мощность.
- •Реактивная мощность.
- •§ 5.6. Цепь с активным сопротивлением и емкостью
- •Мгновенная мощность.
- •Средняя мощность.
- •Реактивная мощность.
- •§5.7. Цепь с активным сопротивлением, индуктивностью и емкостью
- •§ 5.8. Резонансный режим работы цепи
- •§ 5.9. Резонанс напряжений
- •§ 5.10. Разветвленная цепь. Метод проводимостей
- •§ 5.11. Резонанс токов
- •§ 5.12. Коэффициент мощности.
- •ГЛАВА 6. ТРЕХФАЗНЫЕ ЭЛЕКТРИЧЕСКИЕ ЦЕПИ
- •§6.1. Принцип получения трехфазной ЭДС. Основные схемы соединения трехфазных цепей
- •§6.2. Соединение трехфазной цепи звездой. Четырех и трехпроводная цепи
- •§ 6.3. Cоотношения между фазными и линейными напряжениями и токами при симметричной нагрузке в трехфазной цепи, соединенной звездой
- •§6.4. Назначение нулевого провода в четырехпроводной цепи
- •§6.5. Соединение нагрузки треугольником. Векторные диаграммы, соотношения между фазными и линейными токами и напряжениями
- •§6.6. Активная, реактивная и полная мощности трехфазной цепи. коэффициент мощности
- •§ 6.7. Выбор схем соединения осветительной и силовой нагрузок при включении их в трехфазную сеть
- •ГЛАВА 7. ТРАНСФОРМАТОРЫ
- •§7.1. Назначение трансформаторов и их применение
- •§7.2. Устройство трансформатора
- •§7.3. Формула трансформаторной ЭДС
- •§7.4. Принцип действия однофазного трансформатора. Коэффициент трансформации
- •§7.5. Трехфазные трансформаторы
- •§7.6. Aвтотрансформаторы и измерительные трансформаторы
- •§ 7.7. Cварочные трансформаторы
- •ГЛАВА 8. ЭЛЕКТРИЧЕСКИЕ МАШИНЫ ПЕРЕМЕННОГО ТОКА
- •§8.1. Вращающееся магнитное поле
- •Вращающееся магнитное поле двухфазного тока.
- •Графическое пояснение процесса образования вращающегося магнитного поля.
- •Вращающееся магнитное поле трехфазного тока.
- •§ 8.2. Устройство асинхронного двигателя
- •§ 8.3. Принцип действия асинхронного двигателя. Физические процессы, происходящие при раскручивании ротора
- •§8.4. Скольжение и частота вращения ротора
- •§8.5. Влияние скольжения на ЭДС в обмотке ротора
- •§8.6. Зависимость значения и фазы тока от скольжения и ЭДС ротора
- •§8.7. Вращающий момент асинхронного двигателя
- •§8.8. Влияние активного сопротивления обмотки ротора на форму зависимости вращающего момента от скольжения
- •§ 8.9. Пуск асинхронного двигателя
- •§8.10. Регулирование частоты вращения асинхронного двигателя
- •§8.11. КПД и коэффициент мощности асинхронного двигателя
- •§8.12. Однофазный асинхронный двигатель
- •§8.13. Синхронный генератор
- •§8.14. Синхронный двигатель
- •ГЛАВА 9. ЭЛЕКТРИЧЕСКИЕ МАШИНЫ ПОСТОЯННОГО ТОКА
- •§9.1. Устройство электрических машин постоянного тока. Обратимость машин
- •§9.2. Принцип работы машины постоянного тока
- •Генератор постоянного тока.
- •Двигатель постоянного тока.
- •§9.3. Понятие об обмотке якоря. Коллектор и его назначение
- •§9.4. ЭДС, индуцируемая в обмотке якоря
- •§9.5. Реакция якоря
- •§9.6. Коммутация и способы ее улучшения. Дополнительные полюсы
- •§9.7. Генераторы постоянного тока независимого возбуждения
- •§ 9.8. Генераторы с самовозбуждением
- •Генератор параллельного возбуждения.
- •Генератор последовательного возбуждения.
- •Генераторы смешанного возбуждения.
- •§9.9. Двигатели постоянного тока независимого и параллельного возбуждения. Вращающий момент
- •§9.10. Механическая и рабочие характеристики двигателей постоянного тока независимого и параллельного возбуждения
- •§9.11. Регулирование частоты вращения двигателей постоянного тока независимого и параллельного возбуждения
- •§9.12. Двигатели постоянного тока последовательного и смешанного возбуждения
- •ГЛАВА 10. ЭЛЕКТРИЧЕСКИЕ И МАГНИТНЫЕ ЭЛЕМЕНТЫ АВТОМАТИКИ
- •§10.1. Автоматы и автоматика
- •§10.2. Структура системы автоматического регулирования
- •§10.3. Устройства для измерения сигналов в автоматических системах
- •§10.4. Реле
- •§10.5. Магнитные усилители, их назначение и классификация
- •§10.6. Принцип действия дроссельного магнитного усилителя
- •§10.7. Принцип действия трансформаторного магнитного усилителя
- •§10.8. Влияние обратной связи на коэффициент усиления магнитного усилителя
- •§10.9. Дифференциальный магнитный усилитель с обмотками смещения
- •§10.10. Дифференциальный магнитный усилитель с обратной связью
- •§10.11. Магнитный усилитель, собранный по мостовой схеме
- •§10.12. Ферромагнитные стабилизаторы напряжения
- •ГЛАВА 11. ЭЛЕКТРИЧЕСКИЕ ИЗМЕРЕНИЯ И ПРИБОРЫ
- •§11.1. Сущность и значение электрических измерений
- •§11.2. Основные единицы электрических и магнитных величин в международной системе единиц
- •§11.3. Производные и кратные единицы
- •§11.4. Основные методы электрических измерении. Погрешности измерительных приборов
- •§11.6. Электроизмерительные приборы непосредственной оценки
- •§11.7. Приборы магнитоэлектрической системы
- •§11.8. Приборы электромагнитной системы
- •§11.9. Приборы электродинамической системы
- •§11.10. Цифровые приборы
- •§11.12. Расширение пределов измерения приборов непосредственной оценки
- •§11.13. Измерение мощности в трехфазных цепях
- •§11.14. Индукционный счетчик электрической энергии. Учет энергии в однофазных и трехфазных цепях
- •§11.15. Измерение сопротивлений
- •§11.16. Измерение сопротивлений с помощью моста постоянного тока
- •§11.17. Магнитоэлектрический осциллограф
- •ГЛАВА 12. ПЕРЕДАЧА И РАСПРЕДЕЛЕНИЕ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- •§12.1. Назначение и классификация электрических сетей, их устройство и графическое изображение
- •§12.2. Провода, кабели, электроизоляционные материалы в сетях напряжением до 1000В
- •§12.3. Электроснабжение промышленных предприятий
- •§12.4. Падение и потеря напряжения в линиях электроснабжения
- •§12.5. Расчет проводов по допустимой потере напряжения в линиях постоянного, однофазного и трехфазного тока
- •§12.6. Сопоставление двухпроводной однофазной системы передачи энергии с трехфазными системами по расходу цветного металла
- •§12.7. Расчет проводов по допустимому нагреву
- •§12.8. Плавкие предохранители
- •§12.9. Выбор плавких вставок
- •§12.10. Выбор площади сечения проводов в зависимости от установленных предохранителей
- •§12.11. Действие электрического тока на организм человека. Понятие о напряжении прикосновения. допустимые значения напряжения прикосновения
- •§12.12. Защитное заземление трехпроводных цепей трехфазного тока
- •§12.13. Защитное заземление четырехпроводных цепей трехфазного тока
- •§12.14. Устройство и простейший расчет заземлителей
- •ГЛАВА 13. ОСНОВЫ ЭЛЕКТРОПРИВОДА
- •§13.1. Понятие об электроприводе
- •§13.2. Нагревание и охлаждение электродвигателей
- •§13.3. Режимы работы электродвигателей. Выбор мощности
- •Длительный режим.
- •Кратковременный режим.
- •§13.4. Релейно-контакторное управление электродвигателями
- •Назначение релейно-контакторного управления.
- •Изображение схем релейно-контакторного управления.
- •Схема управления и защиты асинхронного двигателя с помощью реверсивного магнитного пускателя.
- •Схема автоматического пуска асинхронного двигателя с контактными кольцами.
- •§14.1. Общие сведения
- •§ 14.2. Электронная эмиссия
- •§14.3. Катоды электронных ламп
- •§14.4. Движение электронов в электрическом и магнитном полях
- •§14.5. Диоды
- •Параметры диодов.
- •Типы ламповых баллонов и система обозначений электронных ламп.
- •§14.6. Триоды
- •Устройство и принцип работы.
- •Характеристики триодов.
- •Параметры триодов.
- •Понятие о динамическом режиме работы триода.
- •Недостатки триода.
- •§14.7. Тетроды
- •§14.8. Пентоды. Лучевые тетроды
- •§14.9. Многоэлектродные и комбинированные лампы
- •ГЛАВА 15. ГАЗОРАЗРЯДНЫЕ ПРИБОРЫ
- •§15.1. Основные разновидности электрических разрядов в газе
- •§ 15.2. Газотрон
- •§ 15.3. Тиратрон
- •§15.4. Стабилитрон
- •§15.5. Газосветные сигнальные лампы и индикаторы
- •§15.6. Условные обозначения и маркировка газоразрядных приборов
- •ГЛАВА 16. ПОЛУПРОВОДНИКОВЫЕ ПРИБОРЫ
- •§16.1. Атомы
- •§16.2. Энергетические уровни и зоны
- •§16.3. Проводники, изоляторы и полупроводники
- •§16.4. Электропроводность полупроводников
- •§16.5. Электронно-дырочный переход
- •§16.6. Полупроводниковые диоды
- •§16.7. Биполярный транзистор
- •§16.8. Полевые транзисторы
- •№ 16.9. Тиристоры
- •§16.10. Области применения транзисторов и тиристоров
- •ГЛАВА 17. ФОТОЭЛЕКТРИЧЕСКИЕ ПРИБОРЫ
- •§17.1. Основные понятия и определения
- •§17.2. Электронные фотоэлементы с внешним фотоэффектом
- •§17.3. Фотоэлектронные умножители
- •§17.4. Фоторезисторы
- •§ 17.5. Фотодиоды
- •§17.6. Фототранзисторы
- •ГЛАВА 18ЭЛЕКТРОННЫЕ ВЫПРЯМИТЕЛИ
- •§18.1. Основные сведения о выпрямителях
- •§18.2. Однополупериодный выпрямитель
- •§18.3. Двухполупериодный выпрямитель
- •§18.4. Трехфазный выпрямитель
- •§18.5. Выпрямитель на тиристоре. Стабилизатор напряжения
- •§18.6. Сглаживающие фильтры. выпрямление с умножением напряжения
- •§19.1. Общие сведения
- •Классификация усилителей.
- •Основные технические характеристики усилителей.
- •§19.2. Предварительный каскад УНЧ
- •§19.3. Выходной каскад УНЧ
- •§19.4. Обратная связь в усилителях
- •§19.5. Межкаскадные связи. усилители постоянного тока
- •§19.6. Импульсные и избирательные усилители
- •ГЛАВА 20. ЭЛЕКТРОННЫЕ ГЕНЕРАТОРЫ И ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
- •§20.1. Общие сведения
- •§20.2. Транзисторный автогенератор типа
- •§20.3. Транзисторный автогенератор типа
- •§20.4. Генераторы линейно изменяющегося напряжения
- •§20.5. Мультивибратор
- •§20.6. Электронно-лучевые трубки
- •ЭЛТ с электростатическим управлением.
- •ЭЛТ с электромагнитным управлением.
- •§20.7. Электронный осциллограф
- •§20.8. Аналоговый электронный вольтметр
- •§20.9. Цифровой электронный вольтметр
- •§21.1. Общие сведения
- •§21.2. Гибридные интегральные микросхемы
- •§21.3. толстопленочные микросхемы
- •§21.4. Тонкопленочные микросхемы
- •§21.5. Фотолитография
- •§21.6. Полупроводниковые интегральные микросхемы
- •§21.7. Планарно-эпитаксиальная технология изготовления ИМС
- •§21.8. Элементы полупроводниковых микросхем и их соединение
- •§21.9. Применение интегральных микросхем
- •ГЛАВА 22. ЦИФРОВЫЕ ЭЛЕКТРОННЫЕ ВЫЧИСЛИТЕЛЬНЫЕ МАШИНЫ. МИКРОПРОЦЕССОРЫ И МИКРОЭВМ
- •§22.1. Системы счисления
- •§22.2. Перевод чисел из одной системы в другую
- •§22.3. Арифметические операции с двоичными числами
- •§22.4. Структурная схема цифровой электронной вычислительной машины
- •§22.5. Принцип действия ЦЭВМ
- •§22.6. Триггеры
- •§22.7. Логические элементы
- •§22.8. Счетчики импульсов
- •§22.9. Регистры
- •§22.10. Сумматор
- •§22.11. Арифметическое устройство
- •§22.12. Оперативное запоминающее устройство
- •§22.13. Внешние запоминающие устройства
- •§22.14. Устройство управления
- •§22.15. Устройство ввода информации
- •§22.17. Понятие о программировании
- •§22.18. Технические характеристики и применение ЦЭВМ
- •§22.19. Микропроцессоры
- •§22.20. Микрокалькуляторы
- •§22.21. Микроэвм
- •§22.22. Робототехника
- •КОНСУЛЬТАЦИИ
- •Консультации к главе 1
- •Консультации к главе 2
- •Консультации к главе 3
- •Консультации к главе 4
- •Консультации к главе 5
- •Консультации к главе 6
- •Консультации к главе 7
- •Консультации к главе 8
- •Консультации к главе 9
- •Консультации к главе 10
- •Консультации к главе 11
- •Консультации к главе 12
- •Консультации к главе 13
- •Консультации к главе 14
- •Консультации к главе 15
- •Консультации к главе 16
- •Консультации к главе 17
- •Консультации к главе 18
- •Консультации к главе 19
- •Консультации к главе 20
- •Консультации к главе 21
- •Консультации к главе 22
Карточка № 9.1 (269).
Устройство электрических машин постоянного тока. Обратимость машин
Укажите основные конструктивные детали машины |
Индуктор, |
якорь, |
|
коллектор, |
107 |
||||
постоянного тока |
|
|
вентилятор |
|
|
|
|
|
|
|
|
|
Индуктор, якорь, коллектор, |
175 |
|||||
|
|
|
щетки |
|
|
|
|
|
|
|
|
|
Статор, |
главные |
|
полюсы, |
32 |
||
|
|
|
дополнительные полюсы, якорь, |
|
|||||
|
|
|
коллектор |
|
|
|
|
|
|
Что называют якорем? |
|
|
Вращающуюся часть машины |
85 |
|||||
|
|
|
|
|
|||||
|
|
|
Часть машины, в которой |
25 |
|||||
|
|
|
индуцируется ЭДС |
|
|
|
|
||
|
|
|
|
|
|||||
Почему сердечник вращающегося якоря набирают из |
Из |
|
конструктивных |
6 |
|||||
тонких листов электротехнической стали, изолированных |
соображений |
|
|
|
|
||||
друг от друга? |
|
|
|
|
|
|
|
|
|
|
|
Для |
уменьшения |
|
магнитного |
41 |
|||
|
|
|
|
||||||
|
|
|
сопротивления |
|
|
потоку |
|
||
|
|
|
возбуждения |
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
Для |
уменьшения |
|
тепловых |
174 |
||
|
|
|
потерь в машине |
|
|
|
|
||
|
|
|
|
|
|||||
На заводском щитке машины серии П |
указано |
ее |
Двигатель постоянного тока |
23 |
|||||
номинальное напряжение, равное 220 В. |
Какая |
это |
|
|
|||||
Генератор постоянного тока |
158 |
||||||||
машина? |
|
|
|
|
|
|
|
|
|
|
|
Для |
ответа |
на |
вопрос |
58 |
|||
|
|
|
|||||||
|
|
|
недостаточно данных |
|
|
||||
|
|
|
|
|
|
|
|
||
С какой целью применяют принудительное |
охлаждение |
Во |
избежание |
|
|
перегрева |
40 |
||
машины постоянного тока? |
|
|
машины |
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
Для уменьшения потерь энергии |
18 |
|||||
|
|
|
в машине |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
Для |
уменьшения |
|
размеров и |
172 |
||
|
|
|
массы машины |
|
|
|
|
§9.2. Принцип работы машины постоянного тока
Для понимания сущности работы электрической машины необходимо вспомнить физические законы,, которыми описываются основные электромагнитные явления: закон электромагнитной индукции, закон Био — Савара, закон Ампера. Эти законы вместе с законами Кирхгофа и Ома позволяют описать основные процессы, происходящие в электрических машинах.
Работа любой электрической машины (генератора или двигателя постоянного и переменного тока) характеризуется взаимодействием двух направленных навстречу друг другу вращающих моментов, один из которых создается механическими, а другой — электромагнитными силами. Кроме того, работа двигателя и генератора характеризуется взаимодействием напряжения сети и ЭДС, возникающей в обмотке якоря.
Генератор постоянного тока.
В генераторе энергия механического движения преобразуется в электрическую энергию. Двигатель, в качестве которого обычно используют турбину, или двигатель внутреннего сгорания, вращает якорь в магнитном поле возбуждения. Вследствие этого вращения изменяется магнитный поток, пронизывающий витки обмотки якоря. При этом индуцируется ЭДС, пропорциональная
скорости изменения магнитного потока: e =ϖ ddtФ , где ϖ — число витков, пронизываемых
изменяющимся магнитным потоком Ф; dФ/dt— производная магнитного потока по времени, или скорость изменения магнитного потока.
Приведенная формула, выражающая закон электромагнитной индукции, показывает, что для индуцирования постоянной ЭДС Е необходимо равномерно с (с постоянной скоростью)
увеличивать или уменьшать магнитный поток Ф. Однако равномерное увеличение или
уменьшение магнитного потока в течение длительного времени технически осуществить невозможно. Поэтому получение постоянной ЭДС в устройствах, основанных на законе электромагнитной индукции, невозможно*.
В реальном генераторе постоянного тока магнитный поток, пронизывающий каждый виток обмотки якоря, периодически изменяется. Соответственно изменяется и ЭДС в каждом витке обмотки по значению и направлению.
Для получения постоянной ЭДС используют различные выпрямители, в частности генератор постоянного тока снабжается механическим выпрямителем — коллектором. Коллектор автоматически переключает концы витков обмотки при изменении направления ЭДС.

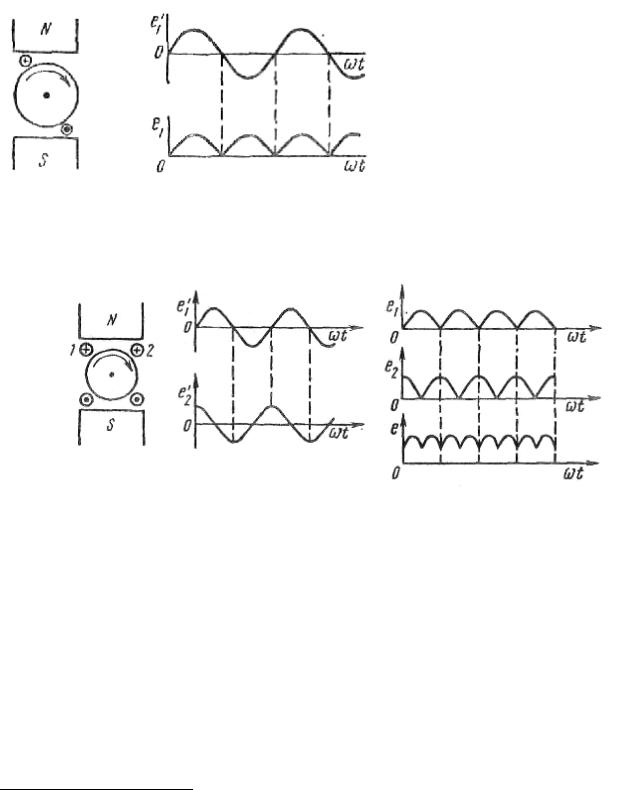

Рис. 9.5. Зависимость ЭДС, индуцируемой в одном витке обмотки, от ωt
На рис. 9.5 изображена синусоидальная ЭДС, которая индуцируется в одном витке обмотки якоря. С помощью коллектора эта ЭДС преобразуется в пульсирующую ЭДС е1.
Рассмотрим второй виток обмотки генератора, сдвинутый относительно первого на угол 90°. Индуцируемая во втором витке ЭДС e2′ опережает по фазе на 90° ЭДС e1′ . Форма e1′, e2′ , а также выпрямленных ЭДС е1 и е2 показана на рис. 9.6.
Рис. 9.6. Уменьшение пульсаций при сложении ЭДС, сдвинутых по фазе
К выходным зажимам генератора подводится ЭДС, равная сумме ЭДС е1 и е2. Из рис. 9.6 видно, что результирующая ЭДС е имеет значительно меньшие пульсации, чем ЭДС е1 и е2. При большом числе витков, сдвинутых по окружности якоря на небольшие углы, пульсации результирующей ЭДС на зажимах генератора становятся пренебрежимо малыми. В этом случае машина вырабатывает напряжение, практически постоянное по значению и направлению.
Для повышения уровня вырабатываемой ЭДС поверх первого ряда витков обмотки могут быть уложены без смещения (в те же самые пазы якоря) второй и последующие ряды витков.
При разомкнутых выходных зажимах генератора ток в обмотке якоря равен нулю. При этом генератор работает вхолостую, а приводной двигатель преодолевает только моменты трения, затрачивая минимальную механическую энергию. При подключении к генератору электрической нагрузки по обмотке якоря начинает проходить ток.
Проводники обмотки находятся в магнитном поле. В соответствии с законом Ампера возникают механические силы, направление которых определяется правилом левой руки.
* Высокоскоростные униполярные машины позволяют получить постоянную ЭДС порядка нескольких вольт. Однако теоретически такие машины следует рассматривать как генераторы переменного тока, имеющие коллектор с бесконечно большим числом пластин.
Нетрудно убедиться, что эти силы создают вращающий момент, направленный противоположно моменту приводного двигателя.
Чем больше мощность потребителей электрической энергии, подключенных к генератору, тем больше ток в обмотке якоря и больше силы, препятствующие его вращению. Соответственно увеличиваются и затраты механической энергии на вращение якоря генератора.
Двигатель постоянного тока.
Если подключить машину постоянного тока к электрической сети, через обмотку якоря потечет ток. В соответствии с законом Ампера на проводники обмотки якоря, находящиеся в магнитном поле возбуждения, действуют механические силы. Эти силы создают вращающий момент, под действием которого якорь начинает раскручиваться.
Вращающийся вал якоря используют для привода в действие различных механизмов: подъемных и транспортных средств, станков, швейных машин и т. д.
Исходя из закона сохранения энергии можно считать, что мощность, потребляемая двигателем из сети, тем больше, чем больше механическая нагрузка на его валу. Однако для понимания сущности работы электрического двигателя важно проследить, каким образом изменение механической нагрузки сказывается на электрической мощности, потребляемой двигателем.
Разберемся в этом. Обмотка якоря двигателя вращается в магнитном поле возбуждения. В
этих условиях в соответствии с законом электромагнитной индукции в обмотке якоря возникает ЭДС. Применяя правило правой руки, нетрудно установить, что она направлена навстречу приложенному напряжению сети. Поэтому ее назвали противо-ЭДС. Именно противо-ЭДС является фактором, регулирующим потребление электрической мощности из сети.
По закону электромагнитной индукции, противо-ЭДС прямо пропорциональна скорости изменения магнитного потока, пронизывающего витки обмотки якоря. Следовательно, с уменьшением частоты вращения якоря уменьшается и противо-ЭДС.
Если механическая нагрузка на валу двигателя отсутствует (двигатель работает вхолостую),
вращающему моменту двигателя препятствуют только моменты трения и частота вращения якоря достигает максимального значения. При этом противо-ЭДС почти полностью компенсирует напряжение сети и через обмотку якоря проходит минимальный ток. Соответственно электрическая мощность, потребляемая из сети, минимальна.
При подключении механической нагрузки частота вращения якоря уменьшается, а следовательно, уменьшится и значение противо-ЭДС. Ток и электрическая мощность, потребляемые двигателем из сети, возрастут.
Таким образом, противо-ЭДС в двигателе выполняет функции дросселя, регулирующего поступление мощности из сети.
